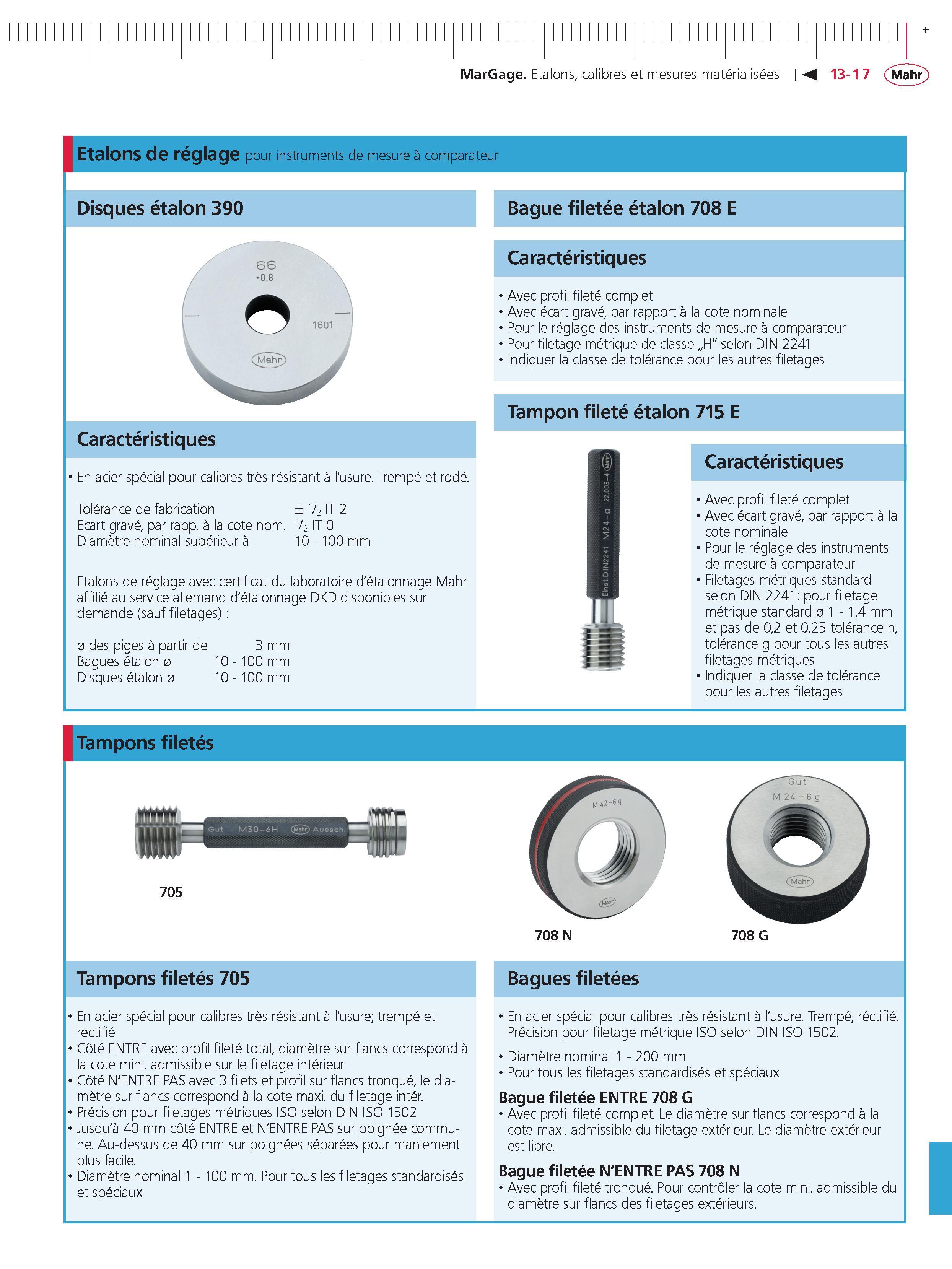

MarGage. Etalons calibres et mesures materialisees M Etalons de reglage pour instruments de mesure a comparateur Disques etalon 390 Bague filetee etalon 708 e caracteristiques Avec profil filete complet Avec ecart grave par rapport a la cote nominale Pour le reglage des instruments de mesure a comparateur Pour filetage metrique de classe H" selon DIN 2241 Indiquer la classe de tolerance pour les autres filetages caracteristiques tampon filete etalon 715 E En acier special pour calibres tres resistant a l'usure. Trempe et rode. 1 2 IT 2 Tolerance de fabrication Ecart grave par rapp. a la cote nom Diametre nominal superieur a 10 - 100 mm Etalons de reglage avec certificat du laboratoire d'etalonnage Mahr affilie au service allemand d'etalonnage DKD disponibles sur demande (sauf filetages) 0 des piges a partir de 3 mm Bagues etalon 0 10 - 100 mm Disques etalon 0 10 - 100 mm caracteristiques Avec profil filete complet Avec ecart grave par rapport a la cote nominale Pour le reglage des instruments de mesure a comparateur Filetages metriques standard selon DIN 2241: pour filetage metrique standard 0 1 - 14 mm et pas de 02 et 025 tolerance h tolerance g pour tous les autres filetages metriques Indiquer la classe de tolerance pour les autres filetages tampons filetes 705 708 N 708 G tampons filetes 705 Bagues filetees En acier special pour calibres tres resistant a l'usure; trempe et rectifie Cote ENTRE avec profil filete total diametre sur flancs correspond a la cote mini. admissible sur le filetage interieur Cote N'ENTRE PAS avec 3 filets et profil sur flancs tronque le diametre sur flancs correspond a la cote maxi. du filetage inter. Precision pour filetages metriques ISO selon DIN ISO 1502 Jusqu'a 40 mm cote ENTRE et N'ENTRE PAS sur poignee commune. Au-dessus de 40 mm sur poignees separees pour maniement plus facile. Diametre nominal 1 - 100 mm. Pour tous les filetages standardises et speciaux En acier special pour calibres tres resistant a l'usure. Trempe rectifie. Precision pour filetage metrique ISO selon DIN ISO 1502. Diametre nominal 1 - 200 mm Pour tous les filetages standardises et speciaux Bague filetee entre 708 G Avec profil filete complet. Le diametre sur flancs correspond a la cote maxi. admissible du filetage exterieur. Le diametre exterieur est libre. Bague filetee N'ENTRE PAs 708 N Avec profil filete tronque. Pour controler la cote mini. admissible du diametre sur flancs des filetages exterieurs. 2 IT 0
