328 Каталог MAHR 2011 Измерительный инструмент и приборы для линейно-угловых измерений Стр.13-12

Каталог MAHR 2011 Измерительный инструмент и приборы Стр. 13-12 0328 FRA Lab2u

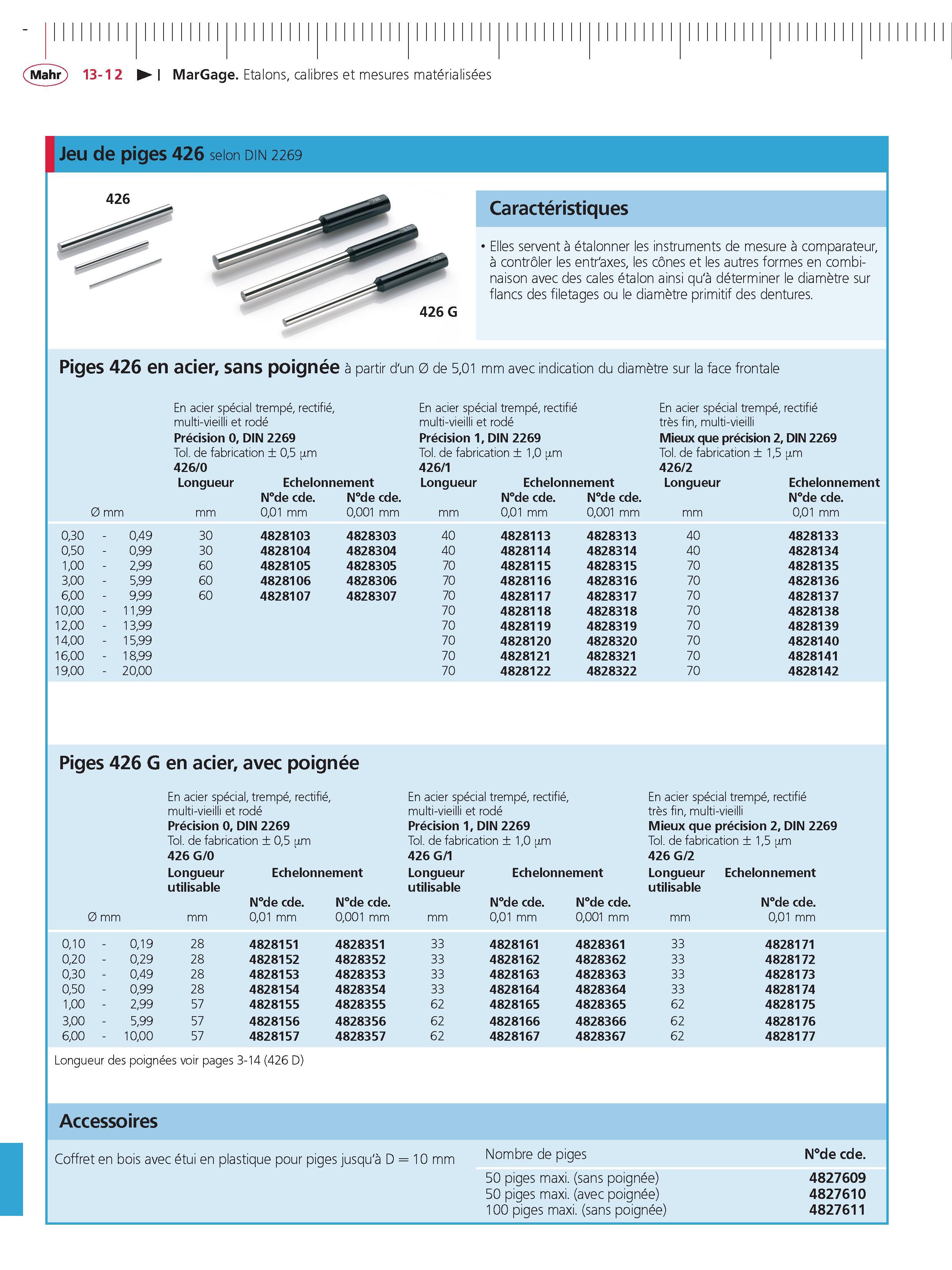

MarGage. Etalons calibres et mesures materialisees Jeu de piges 426 selon din 2269 426 caracteristiques Elles servent a etalonner les instruments de mesure a comparateur a controler les entr'axes les cones et les autres formes en combinaison avec des cales etalon ainsi qu'a determiner le diametre sur flancs des filetages ou le diametre primitif des dentures. 426 G Piges 426 en acier sans poignee a partir d'un 0 de 501 mm avec indication du diametre sur la face frontale En acier special trempe rectifie multi-vieilli et rode Precision 0 DIN 2269 Tol. de fabrication 05 um En acier special trempe rectifie multi-vieilli et rode Precision 1 DIN 2269 Tol. de fabrication 10 um En acier special trempe rectifie tres fin multi-vieilli Mieux que precision 2 Din 2269 Tol. de fabrication 15 um 426 0 426 1 426 2 Longueur Echelonnement Longueur Echelonnement Longueur Echelonnement Nde cde. Nde cde. Nde cde. Nde cde. Nde cde. 0 mm 001 mm 0001 mm 001 mm 0001 mm 001 mm 030 - 049 30 4828103 4828303 40 4828113 4828313 40 4828133 050 - 099 30 4828104 4828304 40 4828114 4828314 40 4828134 100 - 299 60 4828105 4828305 70 4828115 4828315 70 4828135 300 - 599 60 4828106 4828306 70 4828116 4828316 70 4828136 600 - 999 60 4828107 4828307 70 4828117 4828317 70 4828137 1000 - 1199 70 4828118 4828318 70 4828138 1200 - 1399 70 4828119 4828319 70 4828139 1400 - 1599 70 4828120 4828320 70 4828140 1600 - 1899 70 4828121 4828321 70 4828141 1900 - 2000 70 4828122 4828322 70 4828142 Piges 426 G en acier avec poignee En acier special trempe rectifie En acier special trempe rectifie En acier special trempe rectifie multi-vieilli et rode multi-vieilli et rode tres fin multi-vieilli Precision 0 DIN 2269 Precision 1 DIN 2269 Mieux que precision 2 DIN 2269 Tol. de fabrication 05 um Tol. de fabrication 10 um Tol. de fabrication 15 um 426 G 0 426 G 1 426 G 2 Longueur Echelonnement Longueur Echelonnement Longueur Echelonnement utilisable utilisable utilisable Nde cde. Nde cde. Nde cde. Nde cde. Nde cde. 0 mm 001 mm 0001 mm 001 mm 0001 mm 001 mm 010 - 019 28 4828151 4828351 33 4828161 4828361 33 4828171 020 - 029 28 4828152 4828352 33 4828162 4828362 33 4828172 030 - 049 28 4828153 4828353 33 4828163 4828363 33 4828173 050 - 099 28 4828154 4828354 33 4828164 4828364 33 4828174 100 - 299 57 4828155 4828355 62 4828165 4828365 62 4828175 300 - 599 57 4828156 4828356 62 4828166 4828366 62 4828176 600 - 1000 57 4828157 4828357 62 4828167 4828367 62 4828177 Longueur des poignees voir pages 3-14 (426 D) Accessoires Coffret en bois avec etui en plastique pour piges jusqu'a D 10 mm Nombre de piges 50 piges maxi. (sans poignee) 50 piges maxi. (avec poignee) 100 piges maxi. (sans poignee) Nde cde. 4827609 4827610 4827611
