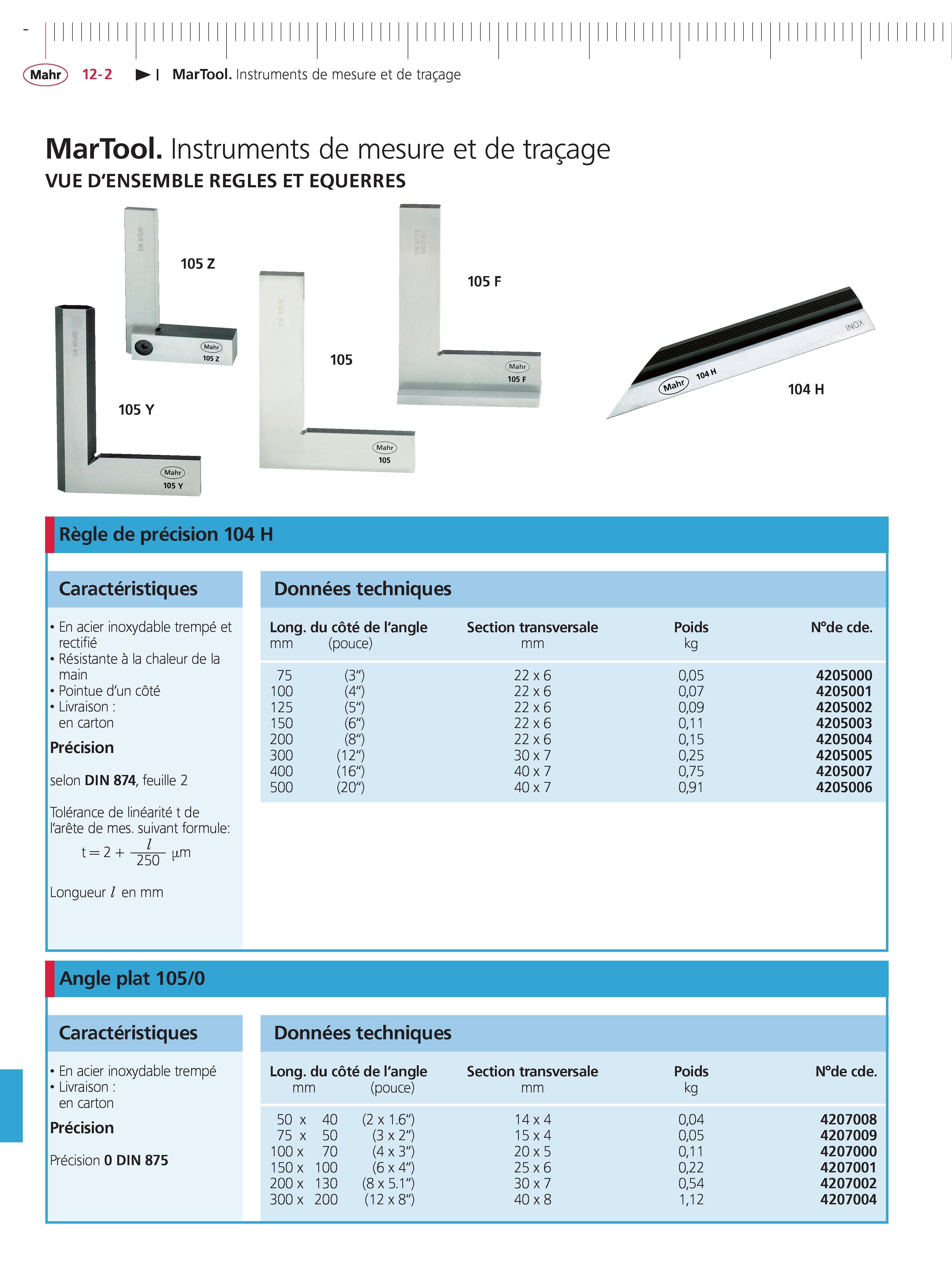

MarTool. Instruments de mesure et de tracage MarTool. Instruments de mesure et de tracage VUE D'ENSEMBLE REGLES ET EQUERRES 105 F 105 (Mahr) 105 F (Mahr) 105 104 H Regle de precision 104 H Caracteristiques Donnees techniques En acier inoxydable trempe et rectifie Resistante a la chaleur de la main Pointue d'un cote Livraison en carton Precision selon DIN 874 feuille 2 Tolerance de linearite t de l'arete de mes. suivant formule: t 2 + 250 m Longueur l en mm Long. du cote de l'angle Section transversale Poids Nde cde. mm (pouce) mm kg 75 (3") 22 x 6 005 4205000 100 (4") 22 x 6 007 4205001 125 (5") 22 x 6 009 4205002 150 (6") 22 x 6 011 4205003 200 (8") 22 x 6 015 4205004 300 (12") 30 x 7 025 4205005 400 (16") 40 x 7 075 4205007 500 (20") 40 x 7 091 4205006 Angle plat 105 0 Donnees techniques Long. du cote de l'angle Section transversale Poids Nde cde. mm (pouce) mm kg 50 x 40 (2 x 1.6") 14 x 4 004 4207008 75 x 50 (3 x 2") 15 x 4 005 4207009 100x 70 (4 x 3") 20 x 5 011 4207000 150 x 100 (6 x 4") 25 x 6 022 4207001 200 x 130 (8 x 5.1") 30 x 7 054 4207002 300 x 200 (12 x 8") 40 x 8 112 4207004
