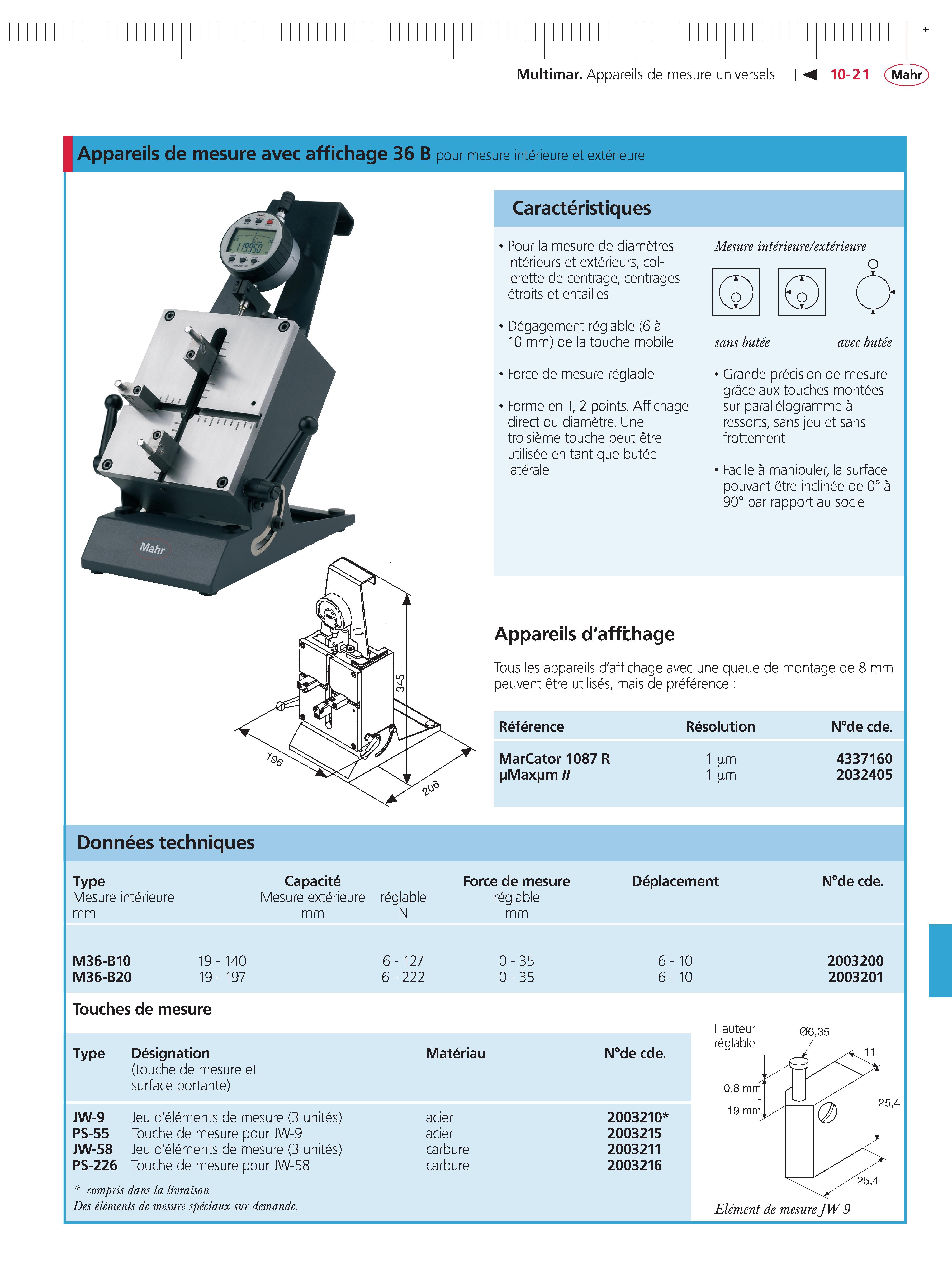

Multimar. Appareils de mesure universels Appareils de mesure avec affichage 36 B pour mesure interieure et exterieure Caracteristiques 1 Pour la mesure de diametres interieurs et exterieurs collerette de centrage centrages etroits et entailles 1 Degagement reglable (6 a 10 mm) de la touche mobile 1 Force de mesure reglable 1 Forme en T 2 points. Affichage direct du diametre. Une troisieme touche peut etre utilisee en tant que butee laterale Mesure interieure exterieure sans butee avec butee Grande precision de mesure grace aux touches montees sur parallelogramme a ressorts sans jeu et sans frottement Facile a manipuler la surface pouvant etre inclinee de 0 a 90 par rapport au socle Appareils d'affchage Tous les appareils d'affichage avec une queue de montage de 8 mm peuvent etre utilises mais de preference Reference MarCator 1087 R pMaxpm II Resolution 1 m 1 m Nde cde. 4337160 2032405 Donnees techniques Type Mesure interieure mm M36-B10 M36-B20 Capacite Mesure exterieure mm 19 -19 - 140 197 Force de mesure reglable reglable N mm 6 - 127 0 - 35 6 - 222 0 - 35 Deplacement 6 - 10 6 - 10 Nde cde. 2003200 2003201 Touches de mesure Type JW-9 PS-55 JW-58 PS-226 Designation (touche de mesure et surface portante) Jeu d'elements de mesure (3 unites) Touche de mesure pour JW-9 Jeu d'elements de mesure (3 unites) Touche de mesure pour JW-58 Materiau acier acier carbure carbure Nde cde. 2003210 2003215 2003211 2003216 Hauteur 0635 reglable 08 mm 19 mm compris dans la livraison Des elements de mesure speciaux sur demande. 254 Element de mesure JW-9
