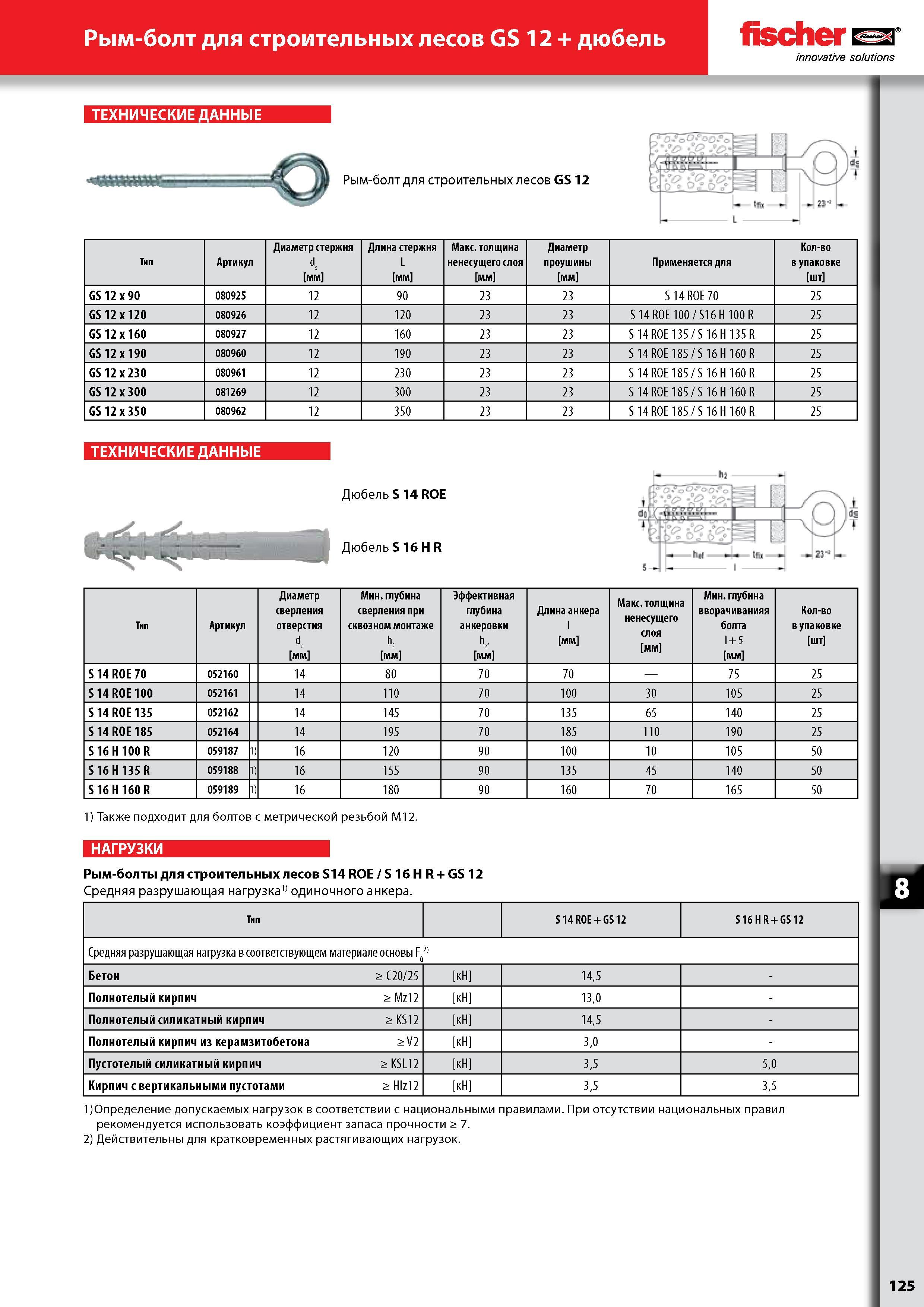

Рым-болт для строительных лесов GS 12 + дюбель fischer innovative solutions Технические данные Рым-болт для строительных лесов GS 12 Тип Артикул Диаметр стержня d s мм Длина стержня L мм Макс. толщина ненесущего слоя мм Диаметр проушины мм Применяется для Количество в упаковке шт GS12x90 080925 12 90 23 23 S 14 ROE 70 25 GS12x120 080926 12 120 23 23 S 14 ROE 100 / S16 H 100 R 25 GS12x160 080927 12 160 23 23 S 14 ROE 135 / S 16 H 135 R 25 GS12x190 080960 12 190 23 23 S 14 ROE 185 / S 16 H 160 R 25 GS12x230 080961 12 230 23 23 S 14 ROE 185 / S 16 H 160 R 25 GS12x300 081269 12 300 23 23 S 14 ROE 185 / S 16 H 160 R 25 GS12x350 080962 12 350 23 23 S 14 ROE 185 / S 16 H 160 R 25 Тип Артикул Диаметр сверления отверстия do мм Минимальная глубина сверления при сквозном монтаже мм Эффективная глубина анкеровки h, ef мм Длина анкера l мм Макс. толщина ненесущего слоя мм Минимальная глубина вворачиванияя болта l + 5 мм Количество в упаковке шт S 14 ROE 70 052160 14 80 70 70 75 25 S 14 ROE 100 052161 14 110 70 100 30 105 25 S 14 ROE 135 052162 14 145 70 135 65 140 25 S 14 ROE 185 052164 14 195 70 185 110 190 25 S 16 H 100 R 059187 1) 16 120 90 100 10 105 50 S16H135R 059188 1) 16 155 90 135 45 140 50 S 16 H 160 R 059189 1) 16 180 90 160 70 165 50 1) Также подходит для болтов с метрической резьбой M12. НАГРУЗКИ Рым-болты для строительных лесов S14 ROE / S 16 H R + GS 12 Средняя разрушающая нагрузка11 одиночного анкера. Тип S 14 ROE + GS 12 S 16 H R + GS 12 Средняя разрушающая нагрузка в соответствующем материале основы F_2) Бетон > C20/25 кН 14,5 - Полнотелый кирпич > Mz12 кН 13,0 - Полнотелый силикатный кирпич > KS12 кН 14,5 - Полнотелый кирпич из керамзитобетона > V2 кН 3,0 - Пустотелый силикатный кирпич > KSL12 кН 3,5 5,0 Кирпич с вертикальными пустотами > Hlz12 кН 3,5 3,5 1)Определение допускаемых нагрузок в соответствии с национальными правилами. При отсутствии национальных правил рекомендуется использовать коэффициент запаса прочности > 7. 2) Действительны для кратковременных растягивающих нагрузок. 125
