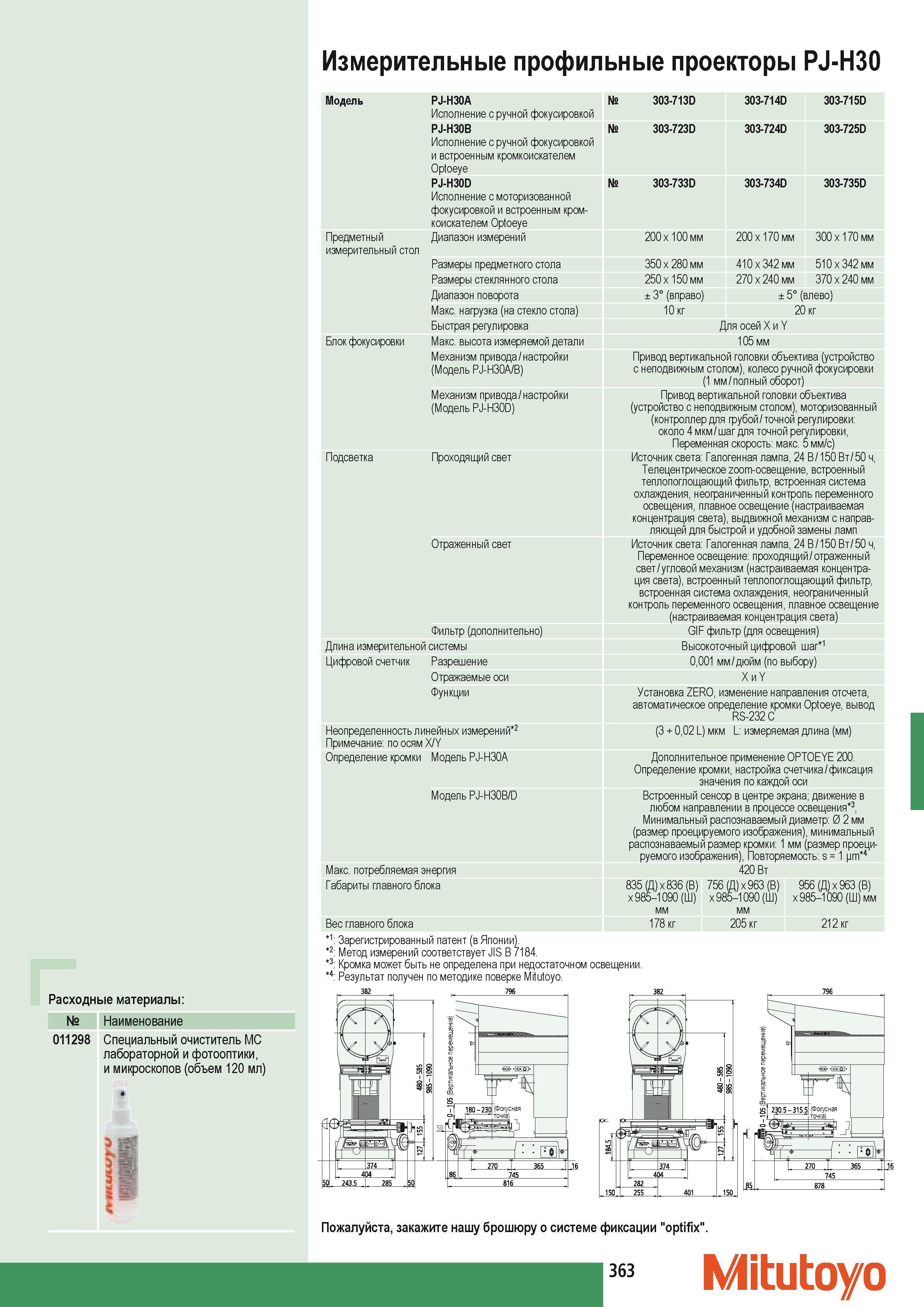

Измерительные профильные проекторы Mitutoyo PJ-H30 Расходные материалы Наименование 011298 Специальный очиститель МС лабораторной и фотооптики и микроскопов

Измерительные профильные проекторы Mitutoyo PJ-H30 Расходные материалы Наименование 011298 Специальный очиститель МС лабораторной и фотооптики и микроскопов (объем 120 мл) Mодель PJ-H30A Исполнение с ручной фокусировкой 303-713D 303-714D 303-715D PJ-H30B Исполнение с ручной фокусировкой 303-723D 303-724D 303-725D и встроенным кромкоискателем ОрЬеуе PJ-H30D Исполнение с моторизованной фокусировкой и встроенным кромкоискателем Optoeye 303-733D 303-734D 303-735D Предметный Диапазон измерений 200 x 100 мм 200 x 170 мм 300 x 170 мм измерительный стол Размеры предметного стола 350 x 280 мм 410 x 342 мм 510 x 342 мм Размеры стеклянного стола 250 x 150 мм 270 x 240 мм 370 x 240 мм Диапазон поворота 3 (вправо) 5 (влево) Макс. нагрузка (на стекло стола) 10 кг 20 кг Быстрая регулировка Для осей X и Y Блок фокусировки Макс. высота измеряемой детали Механизм привода настройки Модель PJ-H30A B) Механизм привода настройки Модель PJ-H30D) 105 мм Привод вертикальной головки объектива (устройство с неподвижным столом) колесо ручной фокусировки (1 мм полный оборот) Привод вертикальной головки объектива (устройство с неподвижным столом) моторизованный (контроллер для грубой точной регулировки около 4 мкм шаг для точной регулировки Переменная скорость макс. 5 мм с) Подсветка Проходящий свет Отраженный свет Фильтр (дополнительно) Источник света Галогенная лампа 24 В 150 Вт 50 Телецентрическое zoom-освещение встроенный теплопоглощающий фильтр встроенная система охлаждения неограниченный контроль переменного освещения плавное освещение (настраиваемая концентрация света) выдвижной механизм с направляющей для быстрой и удобной замены ламп Источник света Галогенная лампа 24 В 150 Вт 50 Переменное освещение проходящий отраженный свет угловой механизм (настраиваемая концентрация света) встроенный теплопоглощающий фильтр встроенная система охлаждения неограниченный контроль переменного освещения плавное освещение (настраиваемая концентрация света) GIF фильтр (для освещения) Длина измерительной системы Высокоточный цифровой шаг 1 Цифровой счетчик Разрешение 0001 мм дюйм (по выбору) Отражаемые оси X и Y Функции Установка ZERO изменение направления отсчета автоматическое определение кромки Optoeye вывод RS-232 C Неопределенность линейных измерений 2 Примечание по осям X Y (3 + 002 L) мкм L измеряемая длина (мм) Определение кромки Mодель PJ-H30A Дополнительное применение OPTOEYE 200. Определение кромки настройка счетчика фиксация значения по каждой оси Mодель PJ-H30B D Встроенный сенсор в центре экрана; движение в любом направлении в процессе освещения 3 Минимальный распознаваемый диаметр 0 2 мм (размер проецируемого изображения) минимальный распознаваемый размер кромки 1 мм (размер проецируемого изображения) Повторяемость s 1 pm 4 Макс. потребляемая энергия 420 Вт Габариты главного блока 835 (Д) x 836 (В) 756 (Д) x 963 (В) 956 (Д) x 963 (В) x 985-1090(Ш) x 985-1090(Ш) x 985-1090(Ш) мм Вес главного блока 178 кг 205 кг 212 кг 1 Зарегистрированный патент (в Японии). 2 Метод измерений соответствует JIS B 7184. 3 Кромка может быть не определена при недостаточном освещении. 4 Результат получен по методике поверке Mitutoyo. 363 Mitutoyo
