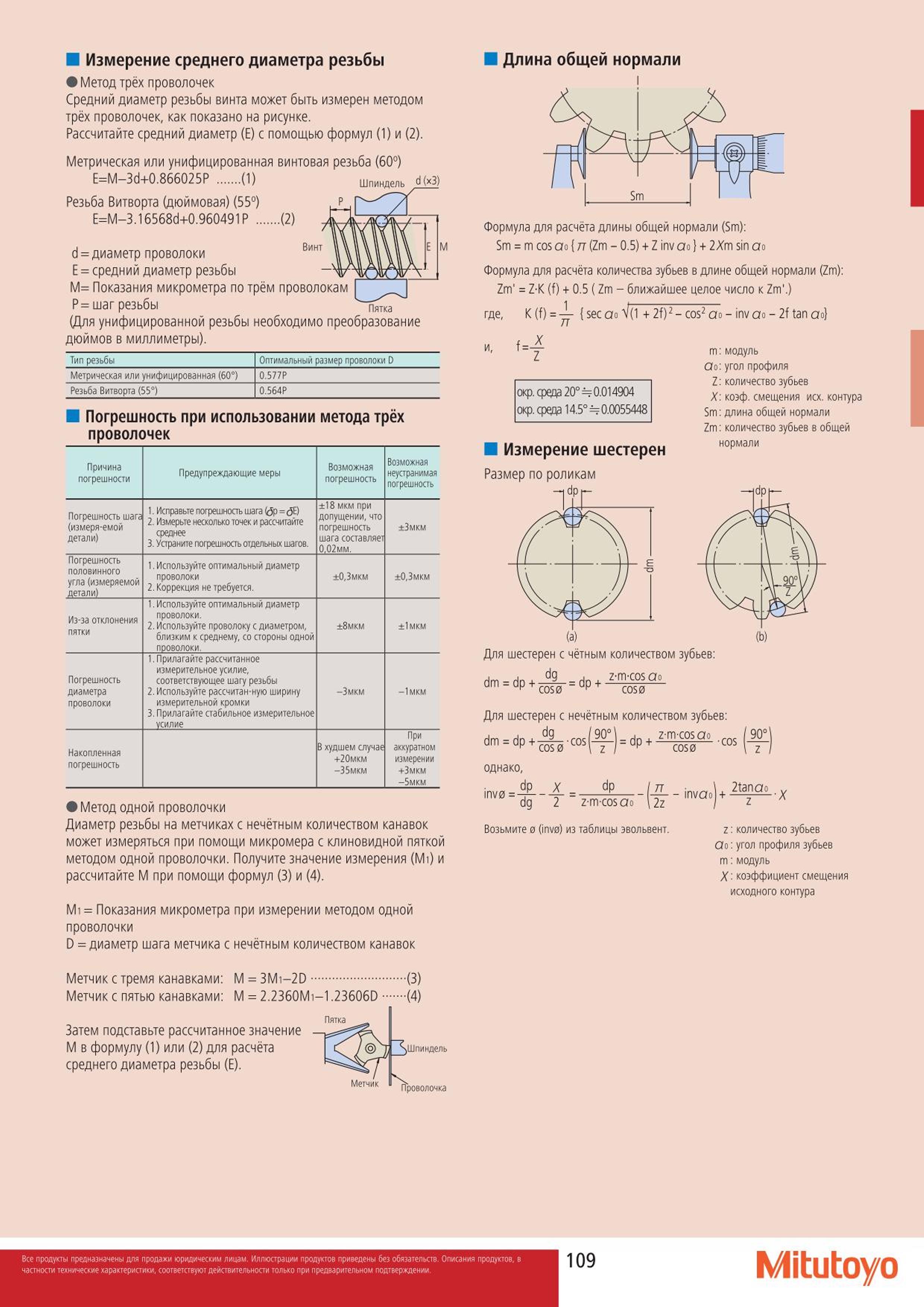

Измерение среднего диаметра резьбы Метод трёх проволочек Средний диаметр резьбы винта может быть измерен методом трёх проволочек как показано на рисун

Измерение среднего диаметра резьбы Метод трёх проволочек Средний диаметр резьбы винта может быть измерен методом трёх проволочек как показано на рисунке. Рассчитайте средний диаметр (Е) с помощью формул (1) и (2). Метрическая или унифицированная винтовая резьба (60) EM-3d+0.866025P ..(1) шпиндель d(x3) Резьба Витворта (дюймовая) (55) ЕМ 3.16568d+0.960491Р (2) Винт d диаметр проволоки средний диаметр резьбы М Показания микрометра по трём проволокам Р шаг резьбы пятка (Для унифицированной резьбы необходимо преобразование дюймов в миллиметры). Тип резьбы Оптимальный размер проволоки D Метрическая или унифицированная (60) 0.577Р Резьба Витворта (55) 0.564Р Погрешность при использовании метода трёх проволочек Причина погрешности Предупреждающие меры Возможная погрешность Возможная неустранимая погрешность Погрешность шага (измеря-емой детали) 1. Исправьте погрешность шага фр5Е) 2. Измерьте несколько точек и рассчитайте среднее 3. Устраните погрешность отдельных шагов. 18 мкм при допущении что погрешность шага составляет 0.02 мм. 3мкм Погрешность половинного угла (измеряемой детали) 1. Используйте оптимальный диаметр проволоки 2. Коррекция не требуется. 03 мкм 03мкм Из-за отклонения пятки 1. Используйте оптимальный диаметр проволоки. 2. Используйте проволоку с диаметром близким к среднему со стороны одной проволоки. 8мкм 1мкм Погрешность диаметра проволоки 1. Прилагайте рассчитанное измерительное усилие соответствующее шагу резьбы 2. Используйте рассчитан-ную ширину измерительной кромки 3. Прилагайте стабильное измерительное усилие -Змкм -1мкм Накопленная погрешность В худшем случае +20мкм -35мкм При аккуратном измерении +3мкм -5мкм Метод одной проволочки Диаметр резьбы на метчиках с нечётным количеством канавок может измеряться при помощи микромера с клиновидной пяткой методом одной проволочки. Получите значение измерения (Mi) и рассчитайте М при помощи формул (3) и (4). Mi Показания микрометра при измерении методом одной проволочки D диаметр шага метчика с нечётным количеством канавок Формула для расчёта длины общей нормали (Sm): Sm m cos ao n (Zm 0.5) + Z inv ao + 2Xm sin ao Формула для расчёта количества зубьев в длине общей нормали (Zm): Zm' Z-K (f) + 0.5 (Zm ближайшее целое число к Zm'.) где К (f)- sec ao V(1 +2f)2-cos2 ao inv ao 2f tan ao TT f4 окр. сред 200.014904 окр. среда 14.50.0055448 Измерение шестерен m: модуль а о: угол профиля Z: количество зубьев X: коэф. смещения исх. контура Sm: длина общей нормали Zm: количество зубьев в общей нормали Метчик с тремя канавками: М 3Mi 2D .(3) Метчик с пятью канавками: М 2.2360Mi-1.23606D ...(4) Затем подставьте рассчитанное значение М в формулу (1) или (2) для расчёта среднего диаметра резьбы (Е). Пятка Метчик Шпиндель Ч'гГр080Л0чка Длина общей нормали Размер по роликам Ь) Для шестерен с чётным количеством зубьев: Для шестерен с нечётным количеством зубьев: однако Возьмите о (invo) из таблицы эвольвент. z: количество зубьев ao: угол профиля зубьев m: модуль X: коэффициент смещения исходного контура Mitutoyo
