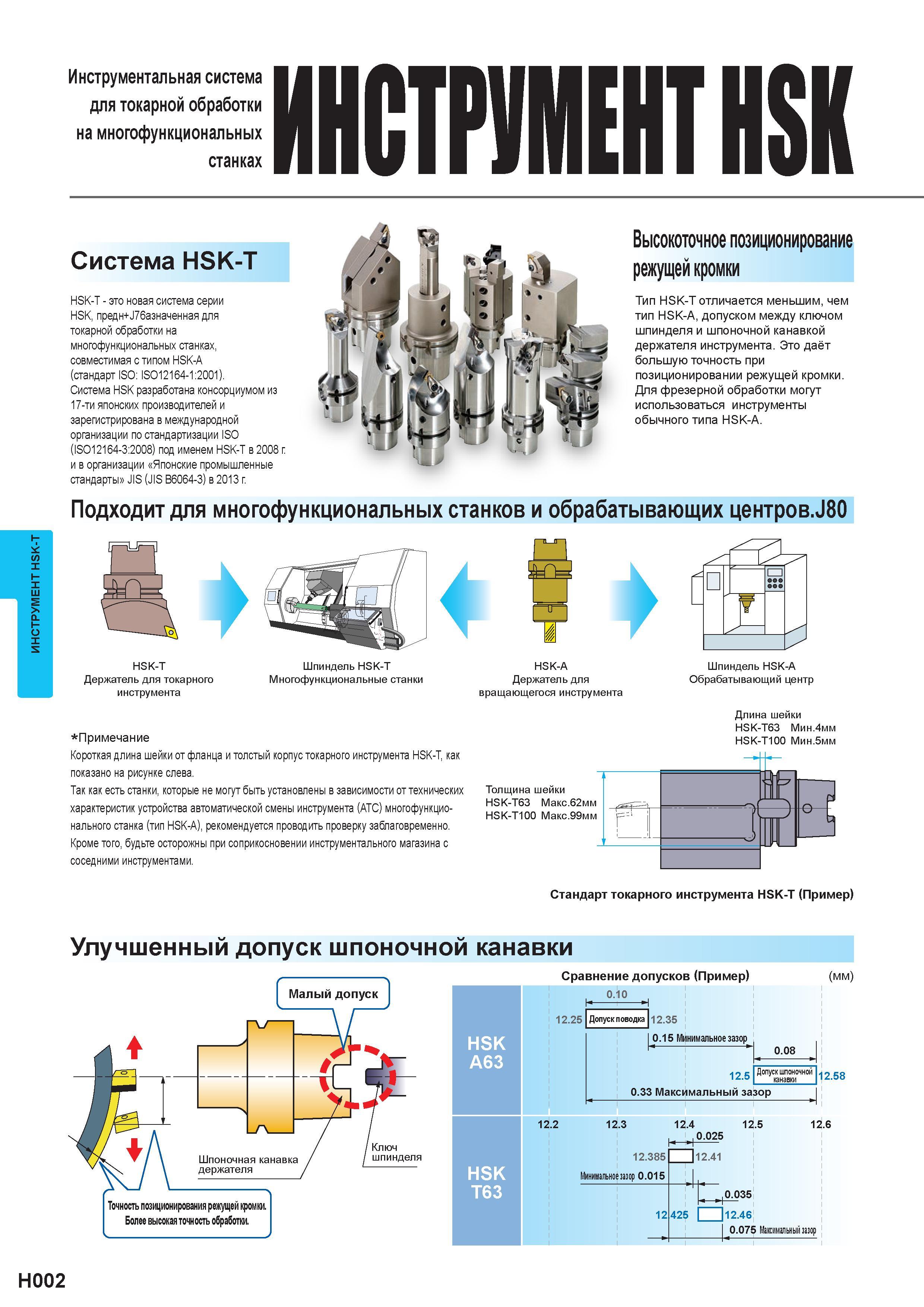

Инструментальная система с разъемом HSK-T Система серии HSK, предназначенная для токарной обработки на многофункциональных металлообрабатывающих станках с ЧПУ, совместимая с типом HSK-A (стандарт ISO: ISO12164-1:2001). Система HSK разработана консорциумом из 17-ти японских производителей и зарегистрирована в международной организации по стандартизации ISO (ISO12164-3:2008) под именем HSK-T в 2008 г и в организации Японские промышленные стандарты JIS (JIS B6064-3) в 2013 г Высокоточное позиционирование режущей кромки Тип HSK-T отличается меньшим, чем тип HSK-A, допуском между ключом шпинделя и шпоночной канавкой держателя инструмента. Это даёт большую точность при позиционировании режущей кромки. Для фрезерной обработки могут использоваться инструменты обычного типа HSK-A. Подходит для многофункциональных станков и обрабатывающих центровой < О £2 га я а HSK-T Держатель для токарного инструмента Шпиндель HSK-T Многофункциональные станки HSK-A Держатель для вращающегося инструмента Примечание Короткая длина шейки от фланца и толстый корпус токарного инструмента HSK-T, как показано на рисунке слева. Так как есть станки, которые не могут быть установлены в зависимости от технических характеристик устройства автоматической смены инструмента (ATC) многофункционального станка (тип HSK-A), рекомендуется проводить проверку заблаговременно. Кроме того, будьте осторожны при соприкосновении инструментального магазина с соседними инструментами. Шпиндель HSK-А Обрабатывающий центр Длина шейки HSK-T63 Мин.4мм HSK-T100 Мин.5мм Толщина шейки HSK-T63 Макс.62мм HSK-T100 Макс.99мм и - j Г j 4 i iP о 1 Стандарт токарного инструмента HSK-T (Пример) Улучшенный допуск шпоночной канавки Точность позиционирования режущей кромки. Более высокая точность обработки. HSK A63 Сравнение допусков (Пример) 0.10 (мм) И 12.25 Допуск поводка 1> 12.35 I 0.15 Минимальное зазор 0.08 12.5 Допуск шпоночной канавки 12.58 0.33 Максимальный зазор i i 12.2 12.3 12.4 12.5 12.6 HSK T63 Минимально 12.385 зазор 0.015 < 10.025 12.41 1 1 12 ,0.035 425 1 112.46 0.075 Максимальный зазор H002 Станочный инструмент с хвостовиком HSK-T Инструментальная система для токарной обработки
