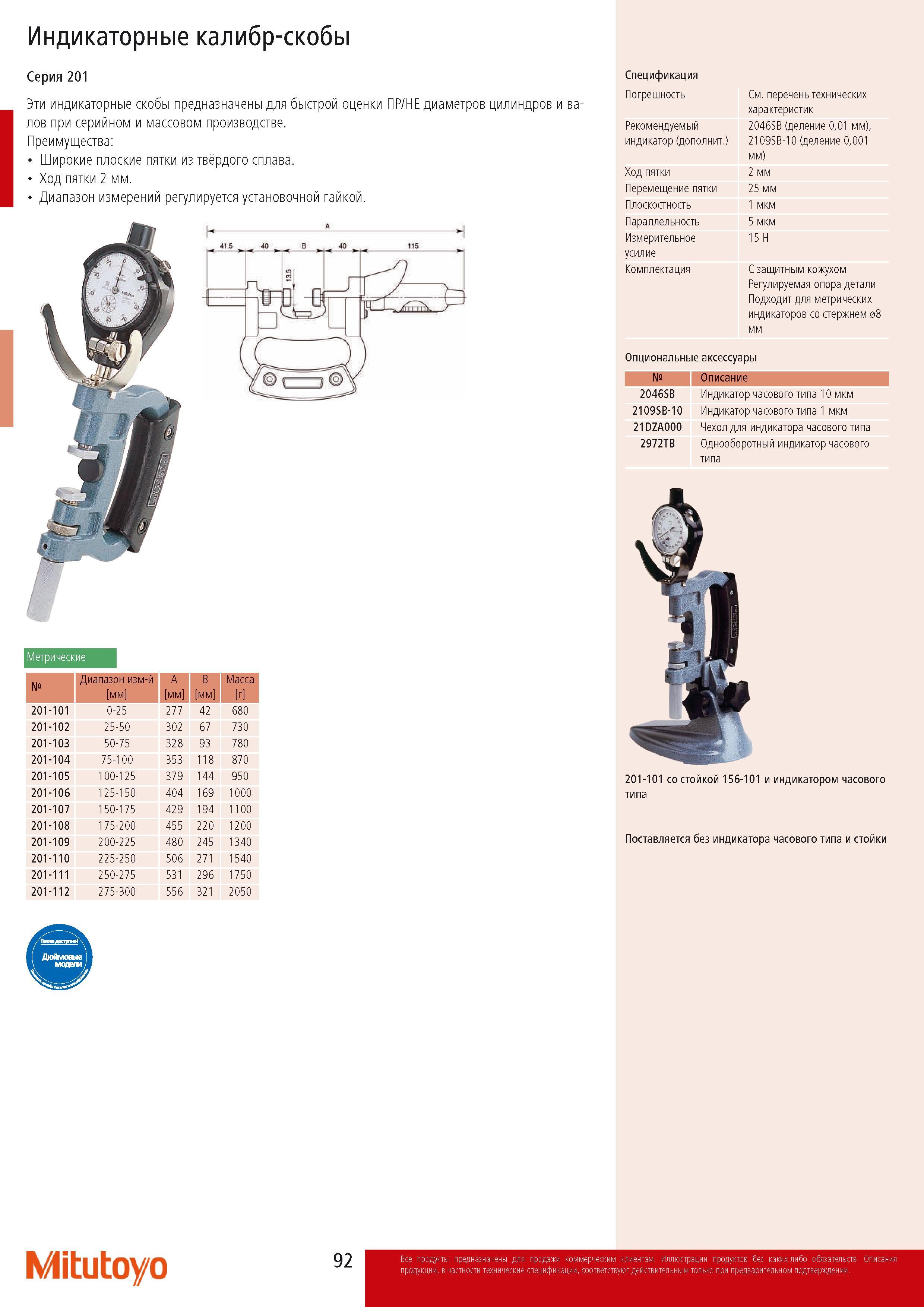

94 Каталог MITUTOYO 2014 Измерительный инструмент приборы оборудование Стр.92 |
|||||
Индикаторные калибр-скобы Mitutoyo Серия 201 предназначены для быстрой оценки ПР/НЕ диаметров цилиндров и валов при серийном и массовом производстве ПреимуществИндикаторные калибр-скобы Mitutoyo Серия 201 предназначены для быстрой оценки ПР/НЕ диаметров цилиндров и валов при серийном и массовом производстве Преимущества Широкие плоские пятки из твердого сплава. Ход пятки 2 мм. Диапазон измерений регулируется установочной гайкой. Метрические Диапазон измерений мм A мм B мм Масса 201-101 0-25 277 42 680 201-102 25-50 302 67 730 201-103 50-75 328 93 780 201-104 75-100 353 118 870 201-105 100-125 379 144 950 201-106 125-150 404 169 1000 201-107 150-175 429 194 1100 201-108 1 75-200 455 220 1200 201-109 200-225 480 245 1340 201-110 225-250 506 271 1540 201-111 250-275 531 296 1750 201-112 275-300 556 321 2050 Спецификация Погрешность Смотри перечень технических характеристик Рекомендуемый индикатор (дополнит.) 2046SB (деление 001 мм) 2109SB-10 (деление 0001 мм) Ход пятки 2 мм Перемещение пятки 25 мм Плоскостность 1 мкм Параллельность 5 мкм Измерительное усилие 15 Н Комплектация С защитным кожухом Регулируемая опора детали Подходит для метрических индикаторов со стержнем 08 мм Опциональные аксессуары Описание 2046SB Индикатор часового типа 10 мкм 2109SB-10 Индикатор часового типа 1 мкм 21DZA000 Чехол для индикатора часового типа 2972TB Однооборотный индикатор часового типа 201-101 со стойкой 156-101 и индикатором часового типа Поставляется без индикатора часового типа и стойки Mitutoyo Эти индикаторные скобы |
|||||
