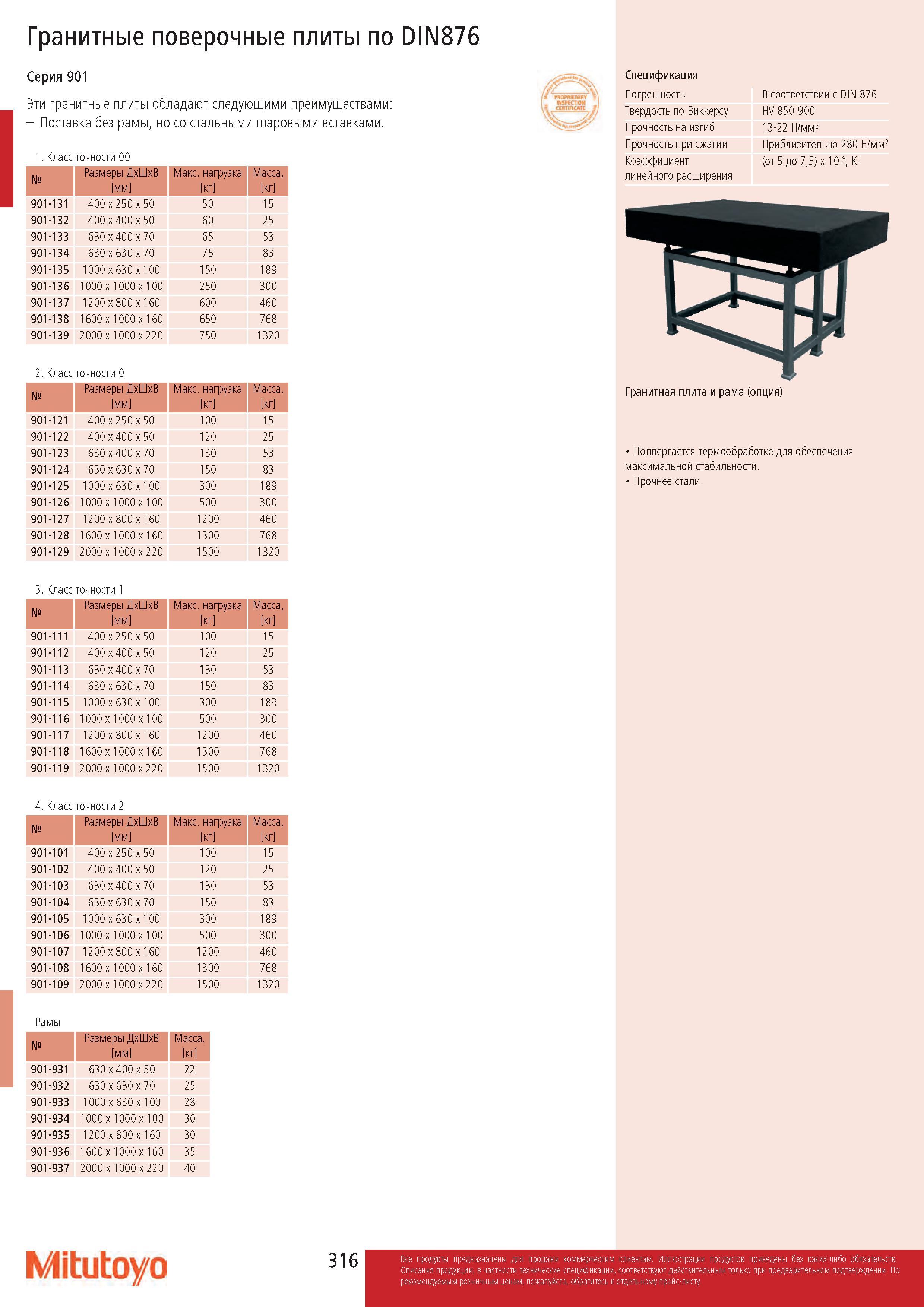

Гранитные поверочные плиты Mitutoyo по DIN876 Серия 901 Данное приспособление подвергается термообработке для обеспечения максимальной стабильности

Гранитные поверочные плиты Mitutoyo по DIN876 Серия 901 Данное приспособление подвергается термообработке для обеспечения максимальной стабильности

Гранитные поверочные плиты Mitutoyo по DIN876 Серия 901 Данное приспособление подвергается термообработке для обеспечения максимальной стабильности _ Прочнее стали 3. Класс точности 1 № Размеры ДхШхВ мм Макс. нагрузка кг Масса, кг 901-111 400 х 250 х 50 100 15 901-112 400 х 400 х 50 120 25 901-113 630 х 400 х 70 130 53 901-114 630 х 630 х 70 150 83 901-115 1000 х 630 х 100 300 189 901-116 1000 х 1000 х 100 500 300 901-117 1200 х 800 х 160 1200 460 901-118 1600 х 1000 х 160 1300 768 901-119 2000х1000х220 1500 1320 4. Класс точности 2 № Размеры ДхШхВ мм Макс. нагрузка кг Масса, кг 901-101 400 х 250 х 50 100 15 901-102 400 х 400 х 50 120 25 901-103 630 х 400 х 70 130 53 901-104 630 х 630 х 70 150 83 901-105 1000 х 630 х 100 300 189 901-106 1000 х 1000 х 100 500 300 901-107 1200 х 800 х 160 1200 460 901-108 1600 х 1000 х 160 1300 768 901-109 2000х1000х220 1500 1320 Рамы № Размеры ДхШхВ мм Масса, кг 901-931 630 х 400 х 50 22 901-932 630 х 630 х 70 25 901-933 1000 х 630 х 100 28 901-934 1000 х 1000 х 100 30 901-935 1 200 х 800 х 160 30 901-936 1600 х 1000 х 160 35 901-937 2000х1000х220 40 Mitutoyo Эти гранитные плиты обладают следующими преимуществами: - Поставка без рамы, но со стальными шаровыми вставками. 1. Класс точности 00 № Размеры ДхШхВ мм Макс. нагрузка кг Масса, кг 901-131 400 х 250 х 50 50 15 901-132 400 х 400 х 50 60 25 901-133 630 х 400 х 70 65 53 901-134 630 х 630 х 70 75 83 901-135 1000 х 630 х 100 150 189 901-136 1000 х 1000 х 100 250 300 901-137 1200 х 800 х 160 600 460 901-138 1600 х 1000 х 160 650 768 901-139 2000х1000х220 750 1320 2. Класс точности 0 № Размеры ДхШхВ мм Макс. нагрузка кг Масса, кг 901-121 400 х 250 х 50 100 15 901-122 400 х 400 х 50 120 25 901-123 630 х 400 х 70 130 53 901-124 630 х 630 х 70 150 83 901-125 1000 х 630 х 100 300 189 901-126 1000 х 1000 х 100 500 300 901-127 1200 х 800 х 160 1200 460 901-128 1600 х 1000 х 160 1300 768 901-129 2000х1000х220 1500 1320 ГЯОМЯТАЯУ L юклои , СПТШСДП JI \V 7// < У Спецификация Погрешность Твердость по Виккерсу Прочность на изгиб Прочность при сжатии Коэффициент линейного расширения В соответствии с DIN 876 HV 850-900 13-22 H/мм2 Приблизительно 280 Н/мм2 (от 5 до 7,5) x 10-6, K-1 Гранитная плита и рама (опция)
