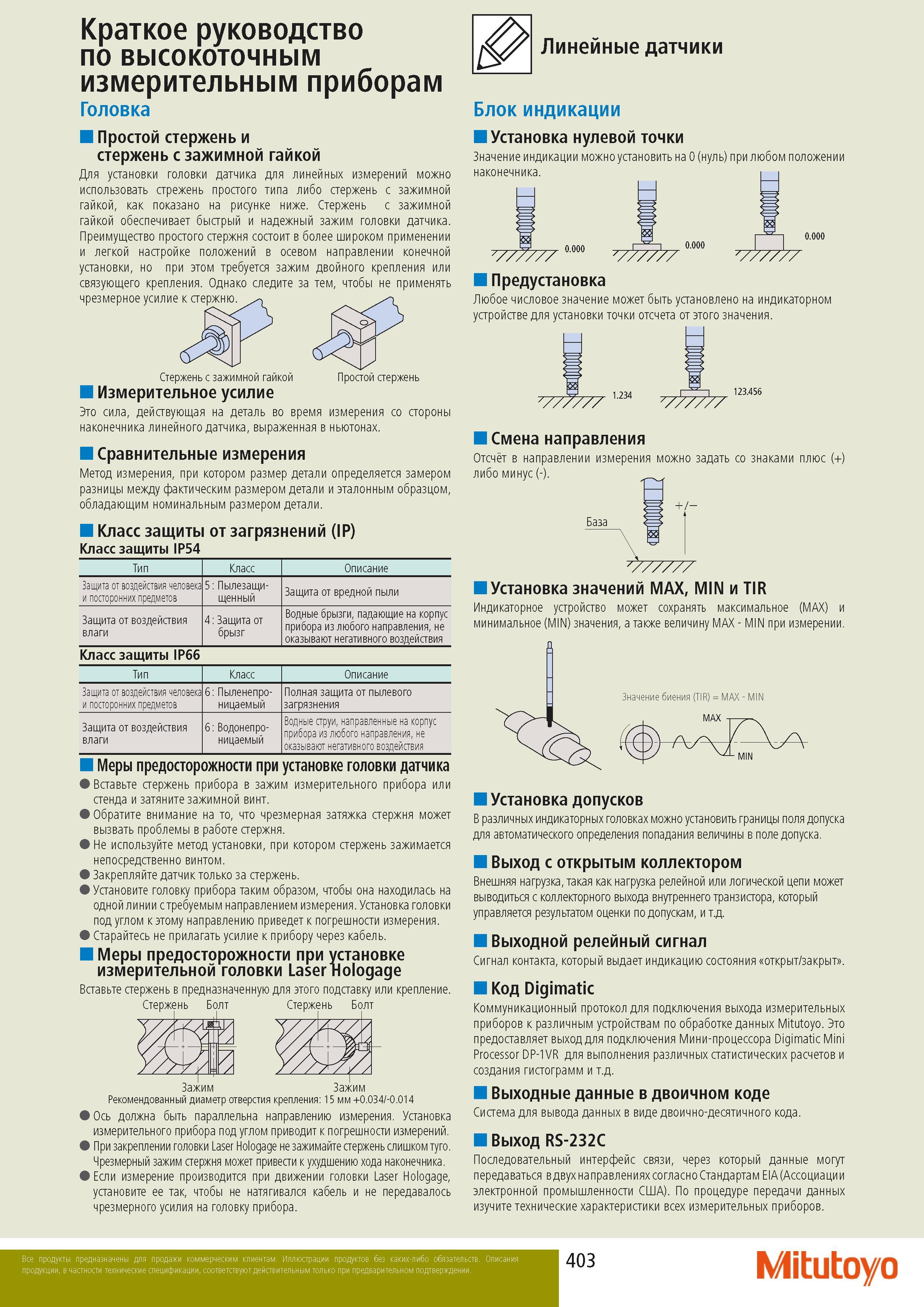

Головка Простой стержень и стержень с зажимной гайкой Для установки головки датчика для линейных измерений можно использовать стрежень простого типа либо стержень с зажимной гайкой как показано на рисунке ниже. Краткое руководство по высокоточным измерительным приборам Стержень с зажимной гайкой обеспечивает быстрый и надежный зажим головки датчика. Преимущество простого стержня состоит в более широком применении и легкой настройке положений в осевом направлении конечной установки но при этом требуется зажим двойного крепления или связующего крепления. Однако следите за тем чтобы не применять чрезмерное усилие стержню. Стержень с зажимной гайкой Простой стержень Измерительное усилие Это сила действующая на деталь во время измерения со стороны наконечника линейного датчика выраженная в ньютонах. Сравнительные измерения Метод измерения при котором размер детали определяется замером разницы между фактическим размером детали и эталонным образцом обладающим номинальным размером детали. Класс защиты от загрязнений (IP) Класс защиты IP54 Тип Класс Описание Защита от воздействия человека и посторонних предметов 5 Пылезащищенный Защита от вредной пыли Защита от воздействия влаги 4 Защита от брызг Водные брызги падающие на корпус прибора из любого направления не оказывают негативного воздействия Класс защиты IP66 Тип Класс Описание Защита от воздействия человека и посторонних предметов 6 Пыленепроницаемый Полная защита от пылевого загрязнения Защита от воздействия влаги 6 Водонепроницаемый Водные струи направленные на корпус прибора из любого направления не оказывают негативного воздействия Линейные датчики Блок индикации Установка нулевой точки Значение индикации можно установить на 0 (нуль) при любом положении наконечника. V 0.000 0.000 0.000 у Предустановка Любое числовое значение может быть установлено на индикаторном устройстве для установки точки отсчета от этого значения. О 1 234 123.456 7777777 Смена направления Отсчет в направлении измерения можно задать со знаками плюс (+) либо минус (-). + - База I Меры предосторожности при установке головки датчика Вставьте стержень прибора в зажим измерительного прибора или стенда и затяните зажимной винт. Обратите внимание на то что чрезмерная затяжка стержня может вызвать проблемы в работе стержня. Не используйте метод установки при котором стержень зажимается непосредственно винтом. Закрепляйте датчик только за стержень. Установите головку прибора таким образом чтобы она находилась на одной линии с требуемым направлением измерения. Установка головки под углом этому направлению приведет погрешности измерения. Старайтесь не прилагать усилие прибору через кабель. Меры предосторожности при установке измерительной головки Laser Hologage Вставьте стержень в предназначенную для этого подставку или крепление. Стержень Болт Стержень Болт Зажим Зажим Рекомендованный диаметр отверстия крепления 15 мм +0.034 -0.014 Ось должна быть параллельна направлению измерения. Установка измерительного прибора под углом приводит погрешности измерений. При закреплении головки Laser Hologage не зажимайте стержень слишком туго. Чрезмерный зажим стержня может привести ухудшению хода наконечника. Если измерение производится при движении головки Laser Hologage установите ее так чтобы не натягивался кабель и не передавалось чрезмерного усилия на головку прибора. Установка значений MAX MIN и TIR Индикаторное устройство может сохранять максимальное (MAX) и минимальное (MIN) значения а также величину MAX - MIN при измерении. ЗначениебиенияСЩ MAX - MIN MAX Установка допусков В различных индикаторных головках можно установить границы поля допуска для автоматического определения попадания величины в поле допуска. Выход с открытым коллектором Внешняя нагрузка такая как нагрузка релейной или логической цепи может выводиться с коллекторного выхода внутреннего транзистора который управляется результатом оценки по допускам и т.д. Выходной релейный сигнал Сигнал контакта который выдает индикацию состояния открыт закрыт Код Digimatic Коммуникационный протокол для подключения выхода измерительных приборов различным устройствам по обработке данных Mitutoyo. Это предоставляет выход для подключения Мини-процессора Digimatic Mini Processor DP-1VR для выполнения различных статистических расчетов и создания гистограмм и т.д. Выходные данные в двоичном коде Система для вывода данных в виде двоично-десятичного кода. Выход RS-232C Последовательный интерфейс связи через который данные могут передаваться в двух направлениях согласно Стандартам EIA (Ассоциации электронной промышленности США). По процедуре передачи данных изучите технические характеристики всех измерительных приборов. 403 Mitutoyo
