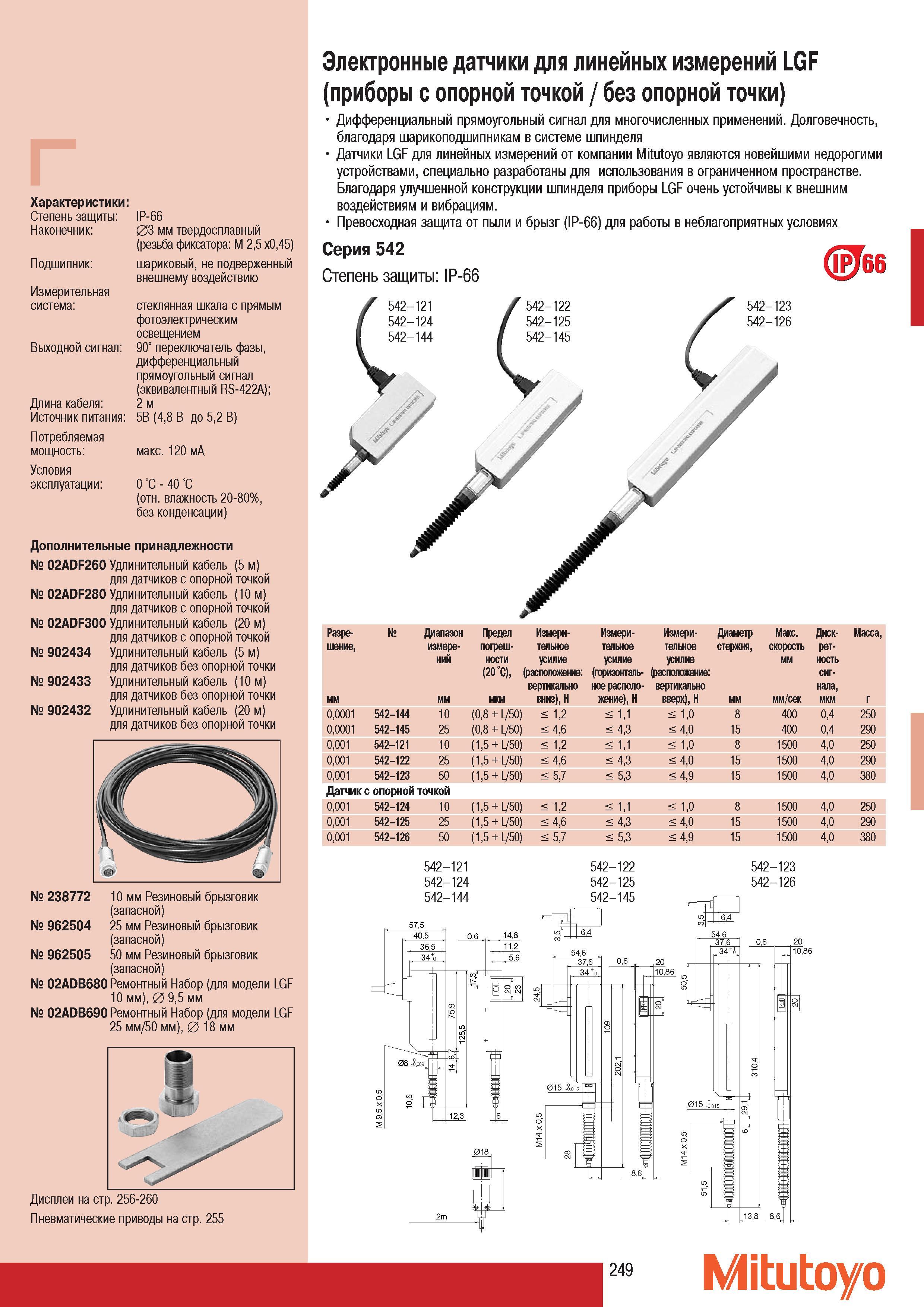

Электронные датчики Mitutoyo для линейных измерений LGF приборы с опорной точкой без опорной точки Характеристики Степень защиты Наконечник Подшипник Измерит

Электронные датчики Mitutoyo для линейных измерений LGF приборы с опорной точкой без опорной точки Характеристики Степень защиты Наконечник Подшипник Измерительная система Выходной сигнал Длина кабеля Источник питания Потребляемая мощность Условия эксплуатации IP-66 03 мм твердосплавный (резьба фиксатора М 25 х045) шариковый не подверженный внешнему воздействию стеклянная шкала с прямым фотоэлектрическим освещением 90 переключатель фазы дифференциальный прямоугольный сигнал (эквивалентный RS-422A); 2 5В (48 В до 52 В) макс. 120 мА 0 С 40 С (отн. влажность 20-80% без конденсации) Дополнительные принадлежности 02ADF260 Удлинительный кабель (5 м) для датчиков с опорной точкой 02ADF280 Удлинительный кабель (10 м) для датчиков с опорной точкой 02ADF300 Удлинительный кабель (20 м) для датчиков с опорной точкой 902434 Удлинительный кабель (5 м) для датчиков без опорной точки 902433 Удлинительный кабель (10 м) для датчиков без опорной точки 902432 Удлинительный кабель (20 м) для датчиков без опорной точки 238772 10 мм Резиновый брызговик (запасной) 962504 25 мм Резиновый брызговик (запасной) 962505 50 мм Резиновый брызговик (запасной) 02ADB680 Ремонтный Набор (для модели LGF 10 мм) 0 95 мм 02ADB690 Ремонтный Набор (для модели LGF 25 мм 50 мм) 0 18 мм Дисплеи на стр. 256-260 Пневматические приводы на стр. 255 Дифференциальный прямоугольный сигнал для многочисленных применений. Долговечность благодаря шарикоподшипникам в системе шпинделя Датчики LGF для линейных измерений от компании Mitutoyo являются новейшими недорогими устройствами специально разработаны для использования в ограниченном пространстве. Благодаря улучшенной конструкции шпинделя приборы LGF очень устойчивы к внешним воздействиям и вибрациям. Превосходная защита от пыли и брызг (IP-66) для работы в неблагоприятных условиях Серия 542 Степень защиты IP-66 ОЕГбв Разре- Диапазон Предел Измерительное усилие Измери- Измерительное усилие Диаметр Макс. Диск- Масса шение измере- погреш- тельное тельное тельное стержня 1 скорость рет- ний ности усилие усилие усилие мм ность (20 С) (расположение (горизонталь- (расположение сиг- вертикально ное располо- вертикально нала мм мкм вниз) Н жение) Н вверх) Н мм сек мкм 00001 542-144 10 0) L 50 + СО (0 12 11 10 8 400 04 250 00001 542-145 25 0) L 50 + СО (0 46 43 40 15 400 04 290 0001 542-121 10 (15 + L 50) 12 11 10 8 1500 40 250 0001 542-122 25 0) L 50 + 5 46 43 40 15 1500 40 290 0001 542-123 50 0) L 50 + 5 57 53 49 15 1500 40 380 Датчик с опорной точкой 0001 542-124 10 (15 + L 50) 12 11 10 8 1500 40 250 0001 542-125 25 0) L 50 + 5 46 43 40 15 1500 40 290 0001 542-126 50 0) L 50 + 5 57 53 49 15 1500 40 380 542-121 542-122 542 -123 542-124 542-125 542 -126 542-144 542-145 249 Mitutoyo
