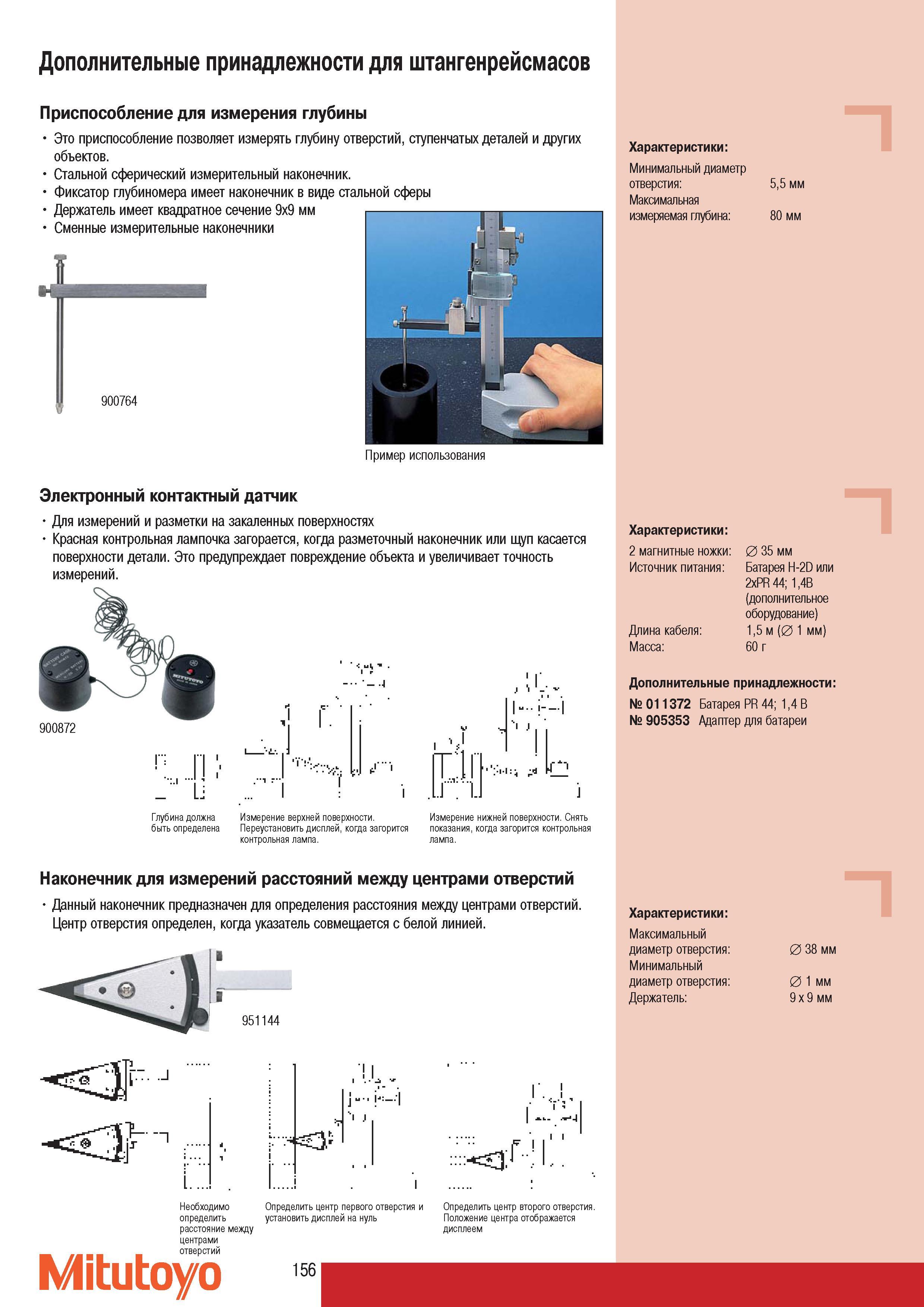

Дополнительные принадлежности Mitutoyo для штангенрейсмасов Приспособление для измерения глубины позволяет измерять глубину отверстий ступенчатых деталей и д

Дополнительные принадлежности Mitutoyo для штангенрейсмасов Приспособление для измерения глубины позволяет измерять глубину отверстий ступенчатых деталей и других объектов Стальной сферический измерительный наконечник. Фиксатор глубиномера имеет наконечник в виде стальной сферы Держатель имеет квадратное сечение 9x9 мм Сменные измерительные наконечники Характеристики Минимальный диаметр отверстия 55 мм Максимальная измеряемая глубина 80 мм Пример использования Электронный контактный датчик Для измерений и разметки на закаленных поверхностях Красная контрольная лампочка загорается когда разметочный наконечник или щуп касается поверхности детали. Это предупреждает повреждение объекта и увеличивает точность измерений. Глубина должна Измерение верхней поверхности. быть определена Переустановить дисплей когда загорится контрольная лампа. Измерение нижней поверхности. Снять показания когда загорится контрольная лампа. Характеристики 2 магнитные ножки Источник питания Длина кабеля Масса 0 35 мм Батарея H-2D или 2хРЯ 44; 14B (дополнительное оборудование) 15 (0 1 мм) 60 Дополнительные принадлежности 011372 Батарея PR 44; 14 В 905353 Адаптер для батареи Наконечник для измерений расстояний между центрами отверстий Данный наконечник предназначен для определения расстояния между центрами отверстий. Центр отверстия определен когда указатель совмещается с белой линией. 951144 Характеристики Максимальный диаметр отверстия 0 38 мм Минимальный диаметр отверстия 0 1 мм Держатель 9x9 мм I. -I I-' тГ- Mitutoyo Необходимо Определить центр первого отверстия и Определить центр второго отверстия. определить установить дисплей на нуль Положение центра отображается расстояние между дисплеем центрами отверстий 156 Это приспособление
