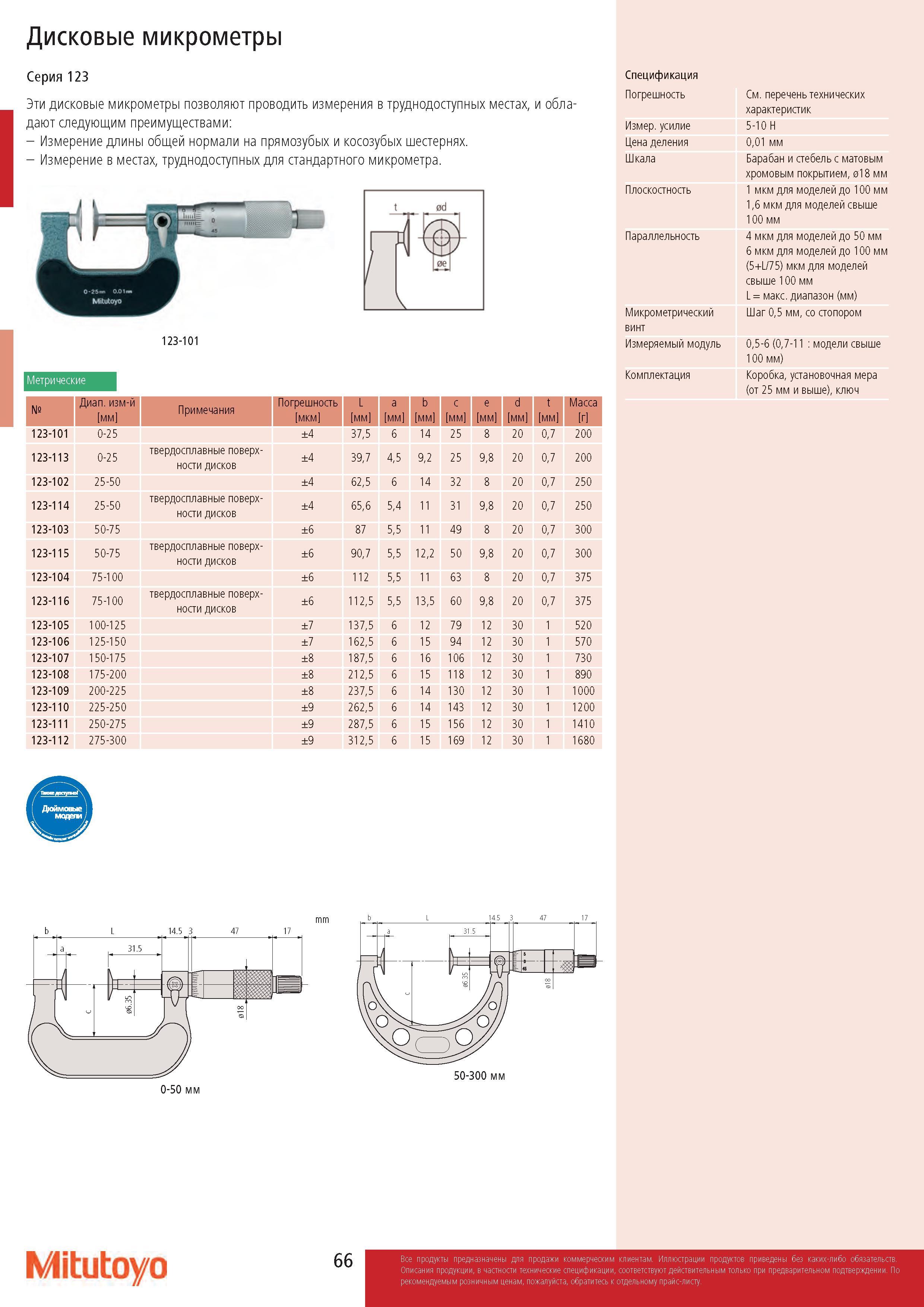

Дисковые аналоговые микрометры Mitutoyo 123 серии Измерение длины общей нормали на прямозубых и косозубых шестернях Измерение в труднодоступных местах _ для стандартного микрометра. 123-101 Метрические № Диапазон измерений мм Примечания Погрешность мкм L мм a мм b мм с мм e мм d мм t мм Масса г 123-101 0-25 ±4 37,5 6 14 25 8 20 0,7 200 123-113 0-25 твердосплавные поверхности дисков ±4 39,7 4,5 9,2 25 9,8 20 0,7 200 123-102 25-50 ±4 62,5 6 14 32 8 20 0,7 250 123-114 25-50 твердосплавные поверхности дисков ±4 65,6 5,4 11 31 9,8 20 0,7 250 123-103 50-75 ±6 87 5,5 11 49 8 20 0,7 300 123-115 50-75 твердосплавные поверхности дисков ±6 90,7 5,5 12,2 50 9,8 20 0,7 300 123-104 75-100 ±6 112 5,5 11 63 8 20 0,7 375 123-116 75-100 твердосплавные поверхности дисков ±6 112,5 5,5 13,5 60 9,8 20 0,7 375 123-105 100-125 ±7 137,5 6 12 79 12 30 1 520 123-106 125-150 ±7 162,5 6 15 94 12 30 1 570 123-107 150-175 ±8 187,5 6 16 106 12 30 1 730 123-108 175-200 ±8 212,5 6 15 118 12 30 1 890 123-109 200-225 ±8 237,5 6 14 130 12 30 1 1000 123-110 225-250 ±9 262,5 6 14 143 12 30 1 1200 123-111 250-275 ±9 287,5 6 15 156 12 30 1 1410 123-112 275-300 ±9 312,5 6 15 169 12 30 1 1680 Спецификация Погрешность Измерительное усилие Цена деления Шкала Плоскостность Параллельность Микрометрический винт Измеряемый модуль Комплектация 50-300 мм См. перечень технических характеристик 5-10 Н 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 1 мкм для моделей до 100 мм 1,6 мкм для моделей свыше 100 мм 4 мкм для моделей до 50 мм 6 мкм для моделей до 100 мм (5+L/75) мкм для моделей свыше 100 мм L = макс. диапазон (мм) Шаг 0,5 мм, со стопором 0,5-6 (0,7-11 : модели свыше 100 мм) Коробка, установочная мера (от 25 мм и выше), ключ Mitutoyo Эти дисковые микрометры позволяют проводить измерения в труднодоступных местах, и обладают следующим преимуществами:
