Динамометрический инструмент Крутящий момент рассчитывается умножением силы F прилагаемой к рычагу на расстояние от точки вращения до точки приложения силы

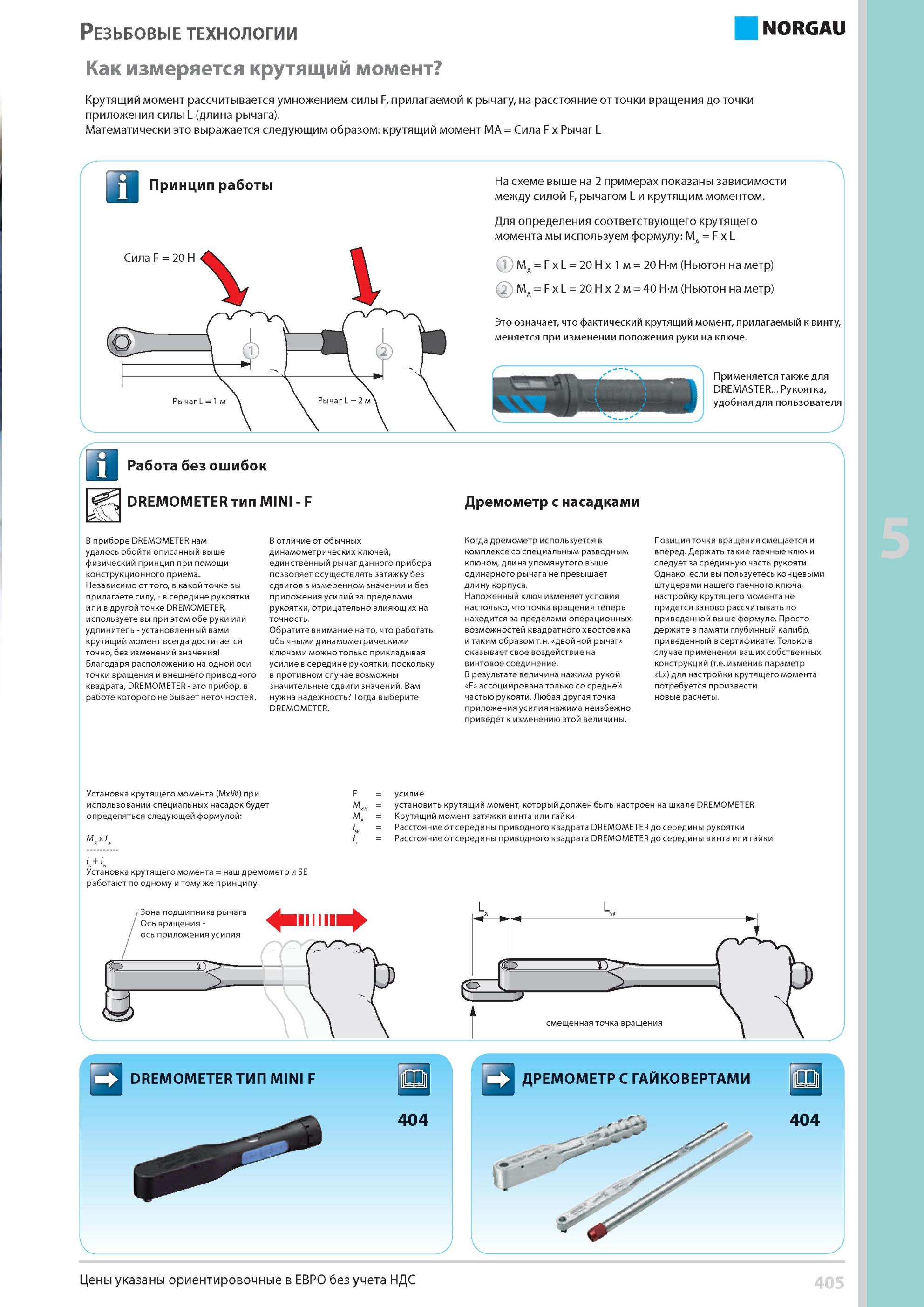

421 Каталог NORGAU 2014 Инструменты Оборудование Стр.405

421 Динамометрический инструмент Крутящий момент рассчитывается умножением силы F прилагаемой к рычагу на расстояние от точки вращения до точки приложения силы Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 405

Динамометрический инструмент Крутящий момент рассчитывается умножением силы F прилагаемой к рычагу на расстояние от точки вращения до точки приложения силы

Динамометрический инструмент Крутящий момент рассчитывается умножением силы F прилагаемой к рычагу на расстояние от точки вращения до точки приложения силы L (длина рычага). Математически это выражается следующим образом крутящий момент MA = Сила F x Рычаг L а Принцип работы Сила F = 20 Н На схеме выше на 2 примерах показаны зависимости между силой F, рычагом L и крутящим моментом. Для определения соответствующего крутящего момента мы используем формулу MA = F x L (1MA = F x L = 20 H x 1 м = 20 Н-м (Ньютон на метр) (2) MA = F x L = 20 H x 2 м = 40 Н-м (Ньютон на метр) Это означает, что фактический крутящий момент, прилагаемый к винту, меняется при изменении положения руки на ключе. Г лян V J Применяется также для DREMASTER Рукоятка, удобная для пользователя а Работа без ошибок DREMOMETER тип MINI F В приборе DREMOMETER нам удалось обойти описанный выше физический принцип при помощи конструкционного приема. Независимо от того, в какой точке вы прилагаете силу, в середине рукоятки или в другой точке DREMOMETER, используете вы при этом обе руки или удлинитель установленный вами крутящий момент всегда достигается точно, без изменений значения Благодаря расположению на одной оси точки вращения и внешнего приводного квадрата, DREMOMETER это прибор, в работе которого не бывает неточностей. В отличие от обычных динамометрических ключей, единственный рычаг данного прибора позволяет осуществлять затяжку без сдвигов в измеренном значении и без приложения усилий за пределами рукоятки, отрицательно влияющих на точность. Обратите внимание на то, что работать обычными динамометрическими ключами можно только прикладывая усилие в середине рукоятки, поскольку в противном случае возможны значительные сдвиги значений. Вам нужна надежность Тогда выберите DREMOMETER. Дремометр с насадками Когда дремометр используется в комплексе со специальным разводным ключом, длина упомянутого выше одинарного рычага не превышает длину корпуса. Наложенный ключ изменяет условия настолько, что точка вращения теперь находится за пределами операционных возможностей квадратного хвостовика и таким образом т.н. двойной рычаг оказывает свое воздействие на винтовое соединение. В результате величина нажима рукой F ассоциирована только со средней частью рукояти. Любая другая точка приложения усилия нажима неизбежно приведет к изменению этой величины. Позиция точки вращения смещается и вперед. Держать такие гаечные ключи следует за срединную часть рукояти. Однако, если вы пользуетесь концевыми штуцерами нашего гаечного ключа, настройку крутящего момента не придется заново рассчитывать по приведенной выше формуле. Просто держите в памяти глубинный калибр, приведенный в сертификате. Только в случае применения ваших собственных конструкций (т.е. изменив параметр L ) для настройки крутящего момента потребуется произвести новые расчеты. Установка крутящего момента (MxW) при использовании специальных насадок будет определяться следующей формулой M x l F = усилие MxW = установить крутящий момент, который должен быть настроен на шкале DREMOMETER MA = Крутящий момент затяжки винта или гайки lw = Расстояние от середины приводного квадрата DREMOMETER до середины рукоятки X = Расстояние от середины приводного квадрата DREMOMETER до середины винта или гайки Установка крутящего момента = наш дремометр и SE работают по одному и тому же принципу. Зона подшипника рычага Ось вращения ось приложения усилия III 11 III (Е смещенная точка вращения l + l L L x w Цены указаны ориентировочные в ЕВРО без учета НДС 405 J DREMOMETER ТИП MINI F ДРЕМОМЕТР С ГАЙКОВЕРТАМИ РЕЗЬБОВЫЕ ТЕХНОЛОГИИ Как измеряется крутящий момент
