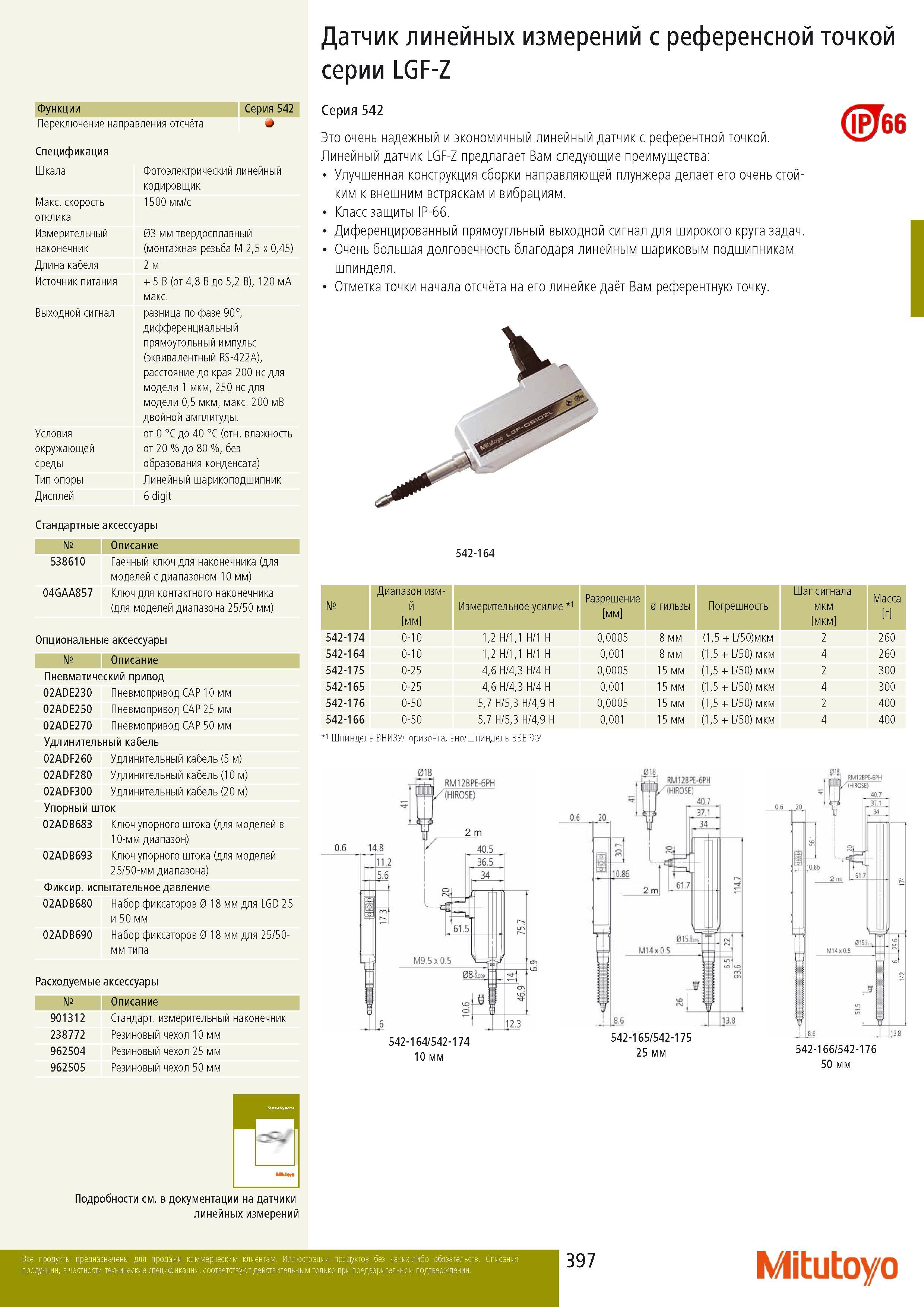

Датчик линейных измерений Mitutoyo с референсной точкой серии LGF-Z Функции Переключение направления Отсчета Серия 542 Серия 542 Спецификация Шкала Максимальная

Датчик линейных измерений Mitutoyo с референсной точкой серии LGF-Z Функции Переключение направления Отсчета Серия 542 Серия 542 Спецификация Шкала Максимальная скорость отклика Измерительный наконечник Длина кабеля Источник питания Выходной сигнал Условия окружающей среды Тип опоры Дисплей Фотоэлектрический линейный кодировщик 1500 мм с 03 мм твердосплавный (монтажная резьба M 25 x 045) 2 + 5 В (от 48 В до 52 В) 120 мА макс. разница по фазе 90 дифференциальный прямоугольный импульс (эквивалентный RS-422A) расстояние до края 200 нс для модели 1 мкм 250 нс для модели 05 мкм макс. 200 мВ двойной амплитуды. от 0 C до 40 C (отн. влажность от 20 % до 80 % без образования конденсата) Линейный шарикоподшипник 6 digit Стандартные аксессуары Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) 04GAA857 Ключ для контактного наконечника (для моделей диапазона 25 50 мм) Опциональные аксессуары Описание Пневматический привод 02ADE230 Пневмопривод CAP 10 мм 02ADE250 Пневмопривод CAP 25 мм 02ADE270 Пневмопривод CAP 50 мм Удлинительный кабель 02ADF260 Удлинительный кабель (5 м) 02ADF280 Удлинительный кабель (10 м) 02ADF300 Удлинительный кабель (20 м) Упорный шток 02ADB683 Ключ упорного штока (для моделей в 10-мм диапазон) 02ADB693 Ключ упорного штока (для моделей 25 50-мм диапазона) Фиксир. испытательное давление 02ADB680 Набор фиксаторов 0 18 мм для LGD 25 и 50 мм 02ADB690 Набор фиксаторов 0 18 мм для 25 50мм типа Расходуемые аксессуары Описание 901312 Стандарт. измерительный наконечник 238772 Резиновый чехол 10 мм 962504 Резиновый чехол 25 мм 962505 Резиновый чехол 50 мм ИиЮуО Это очень надежный и экономичный линейный датчик с референтной точкой. Линейный датчик LGF-Z предлагает Вам следующие преимущества Улучшенная конструкция сборки направляющей плунжера делает его очень стойким внешним встряскам и вибрациям. Класс защиты IP-66. Диференцированный прямоугльный выходной сигнал для широкого круга задач. Очень большая долговечность благодаря линейным шариковым подшипникам шпинделя. Отметка точки начала Отсчета на его линейке дат Вам референтную точку. (ОЦбб 542-164 Диапазон измерений мм Измерительное усилие 1 Разрешение мм 0 гильзы Погрешность Шаг сигнала мкм Масса 542-174 0-10 12 H 11 H 1 H 00005 8 мм (15 + L rn 2 260 542-164 0-10 12 H 11 H 1 H 0001 8 мм (15 + L 50) мкм 4 260 542-175 0-25 46 H 43 H 4 H 00005 15 мм (15 + L 50) мкм 2 300 542-165 0-25 46 H 43 H 4 H 0001 15 мм (15 + L 50) мкм 4 300 542-176 0-50 57 H 53 H 49 H 00005 15 мм (15 + L 50) мкм 2 400 542-166 0-50 57 H 53 H 49 H 0001 15 мм (15 + L 50) мкм 4 400 1 Шпиндель ВНИЗУ горизонтально Шпиндель ВВЕРХУ 018 JjjSbJ RM12BPE-6PH (HIROSE) 542-164 542-174 10 мм 25 мм 50 мм Подробности Смотри в документации на датчики линейных измерений 397 Mitutoyo
