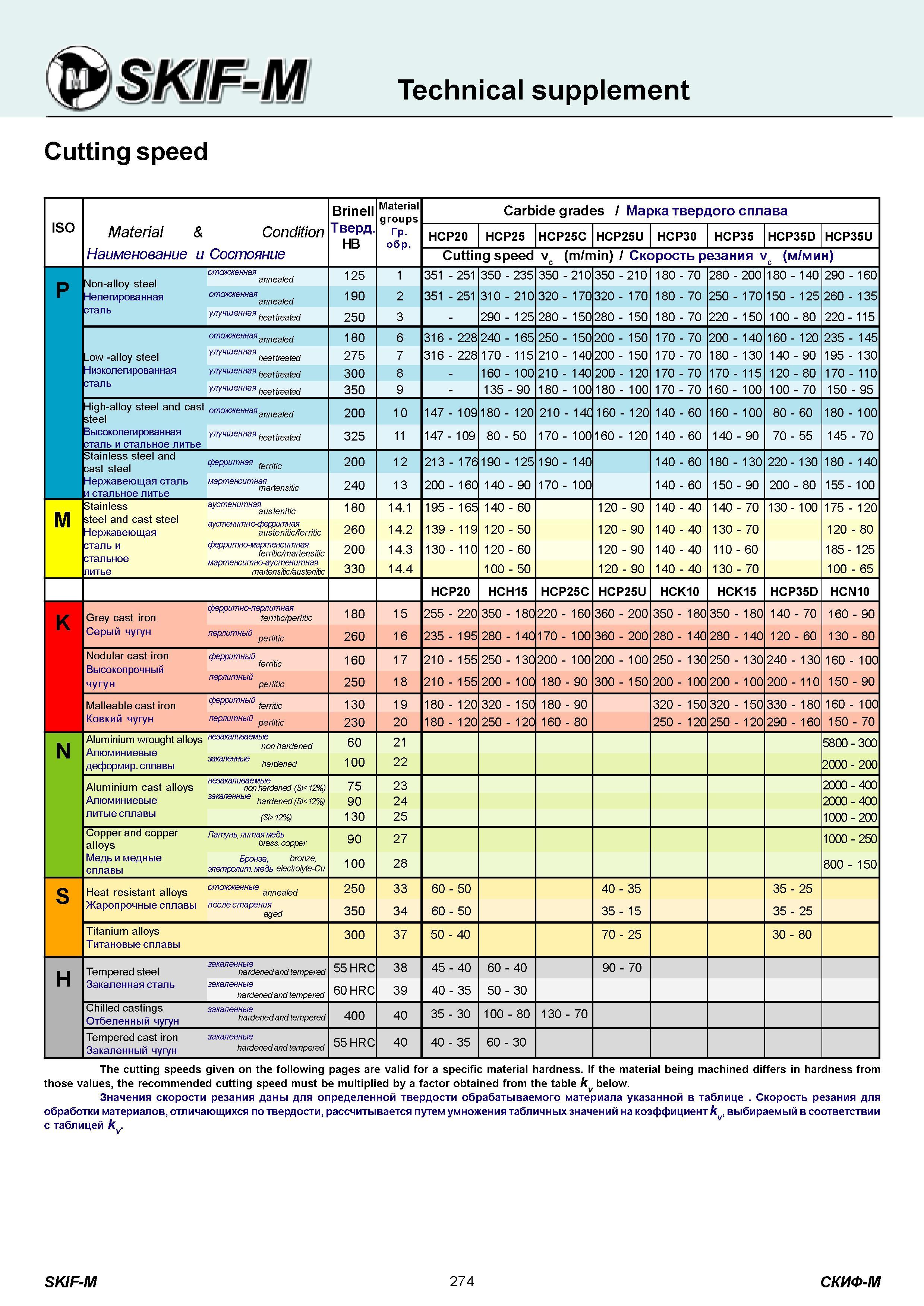

Cutting speed ISO Brinell Material groups Carbide grades Марка твердого сплава Material & Condition Тверд HB Группа обрабатываемости HCP20 HCP25 HCP25C

Cutting speed ISO Brinell Material groups Carbide grades Марка твердого сплава Material & Condition Тверд. HB Группа обрабатываемости HCP20 HCP25 HCP25C HCP25U HCP30 HCP35 HCP35D HCP35U Наименование и Состояние Cutting speed vc (m/min) Скорость резания vc (м/мин) P Non-alloy steel Нелегированная отожженная annealed 125 1 351 251 350 235 350 210 350 210 180 70 280 200 180 140 290 160 отожженная annealed 190 2 351 251 310 210 320 170 320 170 180 70 250 170 150 125 260 135 сталь улучшенная hea, 250 3 290 125 280 150 280 150 180 70 220 150 100 80 220 115 отожженная:annealed 180 6 316 228 240 165 250 150 200 150 170 70 200 140 160 120 235 145 Low -alloy steel улучшенная heattreated 275 7 316 228 170 115 210 140 200 150 170 70 180 130 140 90 195 130 Низколегированная улучшенна heattreated 300 8 160 100 210 140 200 120 170 70 170 115 120 80 170 110 сталь улучшенная heattreated 350 9 135 90 180 100 180 100 170 70 160 100 100 70 150 95 High-alloy steel and cast steel отожженная annealed 200 10 147 109 180 120 210 14C 160 120 140 60 160 100 80 60 180 100 Высоколегированная сталь и стальное литье улучшенная heattreated 325 11 147 109 80 50 170 100 160 120 140 60 140 90 70 55 145 70 Stainless steel and cast steel <ферритная ferritic 200 12 213 176 190 125 190 140 140 60 180 130 220 130 180 140 Нержавеющая сталь и стальное литье мартенситная martensitic 240 13 200 160 140 90 170 100 140 60 150 90 200 80 155 100 M Stainless steel and cast steel Нержавеющая аустенитная austenitic 180 14.1 195 165 140 60 120 90 140 40 140 70 130 100 175 120 аустенитно-ферритная austenitic/ferritic 260 14.2 139 119 120 50 120 90 140 40 130 70 120 80 сталь и ферритно-мартенситная ferritic/martensitic 200 14.3 130 110 120 60 120 90 140 40 110 60 185 125 стальное литье мартенситно-аустенитная martensitic/austenitic 330 14.4 100 50 120 90 140 40 130 70 100 65 HCP20 HCH15 HCP25C HCP25U HCK10 HCK15 HCP35D HCN10 K Grey cast iron ферритно-перлитная ferritic/perlitic 180 15 255 220 350 180 220 160 360 200 350 180 350 180 140 70 160 90 Серый чугун перлитный perlitic 260 16 235 195 280 140 170 100 360 200 280 140 280 140 120 60 130 80 Nodular cast iron Высокопрочный чугун ферритный ferritic 160 17 210 155 250 130 200 100 200 100 250 130 250 130 240 130 160 100 перлитный perlitic 250 18 210 155 200 100 180 90 300 150 200 100 200 100 200 110 150 90 Malleable cast iron ферритный ferritic 130 19 180 120 320 150 180 90 320 150 320 150 330 180 160 100 Ковкий чугун перлитный perlitic 230 20 180 120 250 120 160 80 250 120 250 120 290 160 150 70 N Aluminium wrought alloys Алюминиевые деформир. сплавы незакаливаемые non hardened 60 21 5800 300 закаленные hardened 100 22 2000 200 Aluminium cast alloys незакаливаемые non hardened (Si< 12%) 75 23 2000 400 Алюминиевые закаленные hardened (Si<12%) 90 24 2000 400 литые сплавы (Si>12%) 130 25 1000 200 Copper and copper alloys Латунь, литая медь brass, copper 90 27 1000 250 Медь и медные сплавы Бронза, bronze, элетролит. медь electrolyte-Cu 100 28 800 150 S Heat resistant alloys отожженные annealed 250 33 60 50 40 35 35 25 Жаропрочные сплавы после старения aged 350 34 60 50 35 15 35 25 Titanium alloys Т итановые сплавы 300 37 50 40 70 25 30 80 H Tempered steel закаленные hardened and tempered 55 HRC 38 45 40 60 40 90 70 Закаленная сталь закаленные hardened and tempered 60 HRC 39 40 35 50 30 Chilled castings Отбеленный чугун закаленные hardened and tempered 400 40 35 30 100 80 130 70 Tempered cast iron Закаленный чугун закаленные hardened and tempered 55 HRC 40 40 35 60 30 The cutting speeds given on the following pages are valid for a specific material hardness. If the material being machined differs in hardness from those values, the recommended cutting speed must be multiplied by a factor obtained from the table kv below. Значения скорости резания даны для определенной твердости обрабатываемого материала указанной в таблице Скорость резания для обработки материалов, отличающихся по твердости, рассчитывается путем умножения табличных значений на коэффициент kv, выбираемый в соответствии с таблицей ку. SKIF-M 274 СКИФ-М Technical supplement
