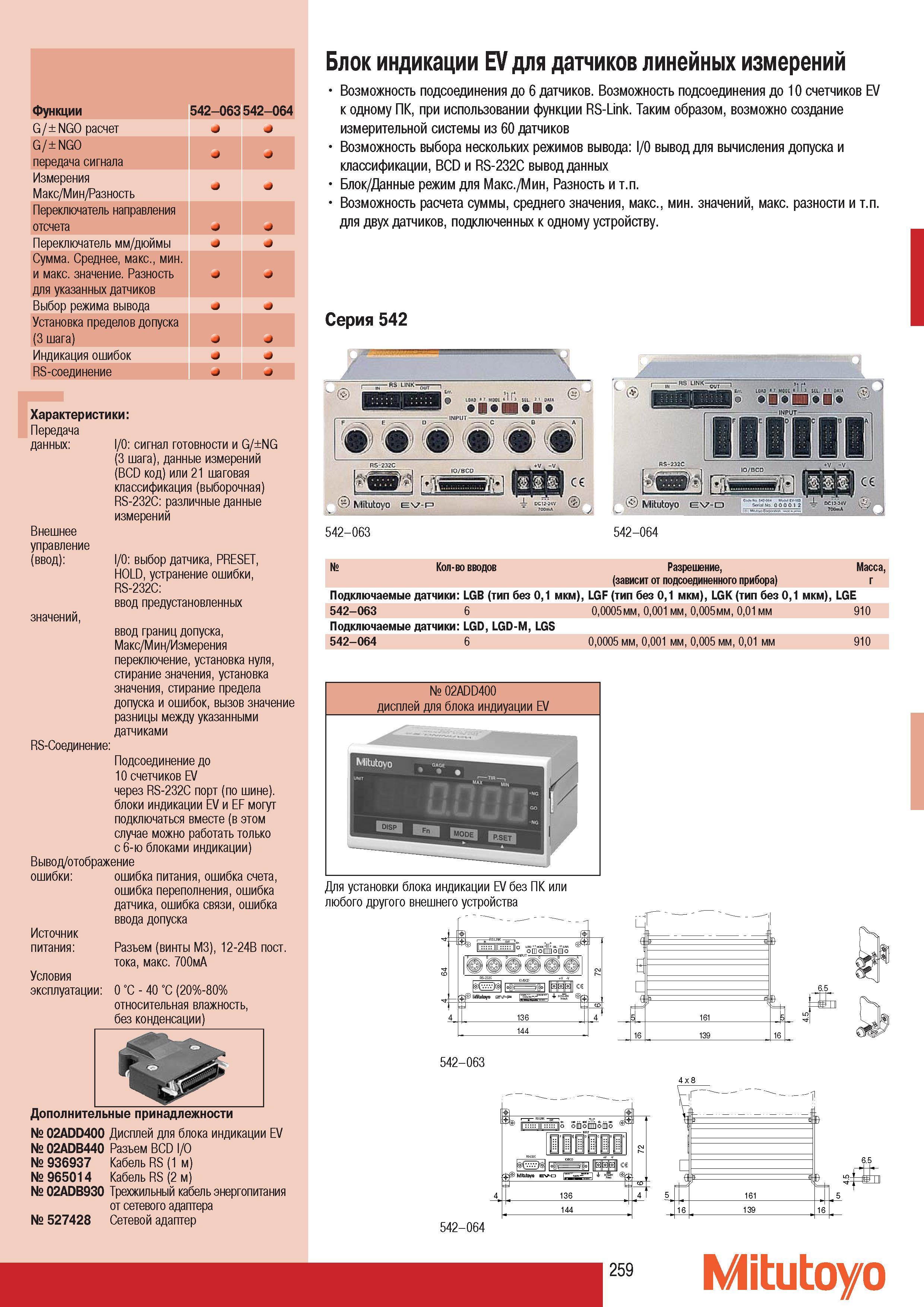

Блок индикации Mitutoyo EV для датчиков линейных измерений Функции NGO расчет G NGO передача сигнала Измерения Макс Мин Разность Переключатель направления отсчета Переключатель мм дюймы Сумма. Среднее макс. мин. и макс. значение. Разность для указанных датчиков Выбор режима вывода Установка пределов допуска (3 шага) Индикация ошибок RS-соединение Характеристики Передача данных 0 сигнал готовности и G NG Внешнее управление (ввод) значений (3 шага) данные измерений (BCD код) или 21 шаговая классификация (выборочная) RS-232C различные данные измерений 0 выбор датчика PRESET HOLD устранение ошибки RS-232C ввод предустановленных ввод границ допуска Макс Мин Измерения переключение установка нуля стирание значения установка значения стирание предела допуска и ошибок вызов значение разницы между указанными датчиками RS-Соединение Подсоединение до 10 счетчиков EV через RS-232C порт (по шине). блоки индикации EV и EF могут подключаться вместе (в этом случае можно работать только с 6-ю блоками индикации) Вывод отображение ошибки Источник питания ошибка питания ошибка счета ошибка переполнения ошибка датчика ошибка связи ошибка ввода допуска Разъем (винты М3) 12-24В пост. тока макс. 700мА Условия эксплуатации 0 С 40 C (20%-80% относительная влажность без конденсации) Дополнительные принадлежности 02ADD400 Дисплей для блока индикации EV 02ADB440 Разъем BCD O 936937 Кабель RS (1 м) 965014 Кабель RS (2 м) 02ADB930 Трехжильный кабель энергопитания от сетевого адаптера 527428 Сетевой адаптер Возможность подсоединения до 6 датчиков. Возможность подсоединения до 10 счетчиков EV к одному ПК при использовании функции RS-Link. Таким образом возможно создание измерительной системы из 60 датчиков Возможность выбора нескольких режимов вывода 0 вывод для вычисления допуска и классификации BCD и RS-232C вывод данных Блок Данные режим для Макс. Мин Разность Возможность расчета суммы среднего значения макс. мин. значений макс. разности для двух датчиков подключенных к одному устройству. Серия 542 542-063 542-064 Количество вводов Разрешение (зависит от подсоединенного прибора) Масса Подключаемые датчики LGB (тип без 01 мкм) LGF (тип без 01 мкм) LGK (тип без 01 мкм) LGE 542-063 6 00005 мм 0001 мм 0005мм 001 мм 910 Подключаемые датчики LGD LGD-M LGS 542-064 6 00005 мм 0001 мм 0005 мм 001 мм 910 02ADD400 дисплей для блока индиуации EV Для установки блока индикации EV без ПК или любого другого внешнего устройства 1 ими Т' ЕЯШэт I'a.' .-; тТ 4 5 136 у 144 С It 542-063 4 x 8 ЫйоЙг 5m5rmiSrn5 tl " шпм ишишм НИМИ Mltutoye ev d "1 i 5 k У и 136 Ur 4 T 144 С 542-064 259 Mitutoyo 16 16 5 4 161 5 139 16
