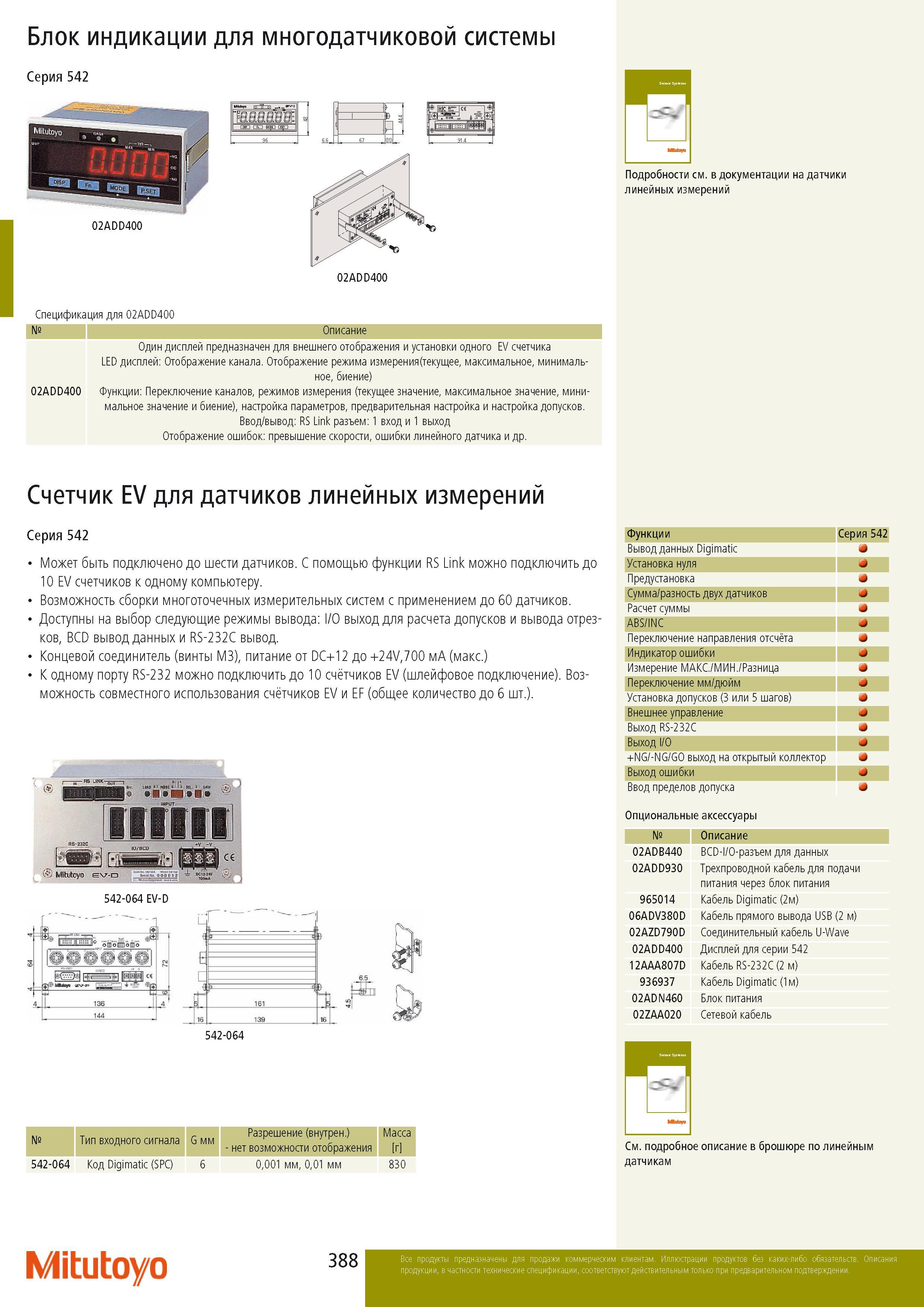

Блок индикации Mitutoyo для многодатчиковой системы Серия 542 02ADD400 Переключение каналов режимов измерения текущее значение максимальное значение минимальное значение и биение настройка параметров предварительная настройка и настройка допусков. Ввод вывод RS Link разъем 1 вход и 1 выход Отображение ошибок превышение скорости ошибки линейного датчика и др. Счетчик EV для датчиков линейных измерений Серия 542 Может быть подключено до шести датчиков. С помощью функции RS Link можно подключить до 10 EV счетчиков одному компьютеру. Возможность сборки многоточечных измерительных систем с применением до 60 датчиков. Доступны на выбор следующие режимы вывода I O выход для расчета допусков и вывода отрезков BCD вывод данных и RS-232C вывод. Концевой соединитель (винты M3) питание от DC+12 до +24V700 мА (макс.) К одному порту RS-232 можно подключить до 10 счтчиков EV (шлейфовое подключение). Возможность совместного использования счтчиков EV и EF (общее количество до 6 шт.). IKi NMI Hi Щ. WU J 1 ИйН Мшт. 542-064 EV-D 1 5 I 3 ii III о .' .М. 10011111II III чр-ч вша ' 4 Т 1 4 542-064 Тип входного сигнала G мм Разрешение (внутрен.) - нет возможности отображения Масса 542-064 Код Digimatic (SPC) 6 0001 мм 001 мм 830 Функции Вывод данных Digimatic Установка нуля Предустановка Сумма разность двух датчиков Расчет суммы ABS INC Переключение направления Отсчета Индикатор ошибки Измерение МАКС. МИН. Разница Переключение мм дюйм Установка допусков (3 или 5 шагов) Внешнее управление Выход RS-232C Выход I O +NG -NG GO выход на открытый коллектор Выход ошибки Серия 542 Ввод пределов допуска Опциональные аксессуары Описание 02ADB440 02ADD930 BCD-I O-разъем для данных Трехпроводной кабель для подачи питания через блок питания 965014 Кабель Digimatic (2м) 06ADV380D Кабель прямого вывода USB (2 м) 02AZD790D Соединительный кабель U-Wave 02ADD400 Дисплей для серии 542 12AAA807D Кабель RS-232C (2 м) 936937 Кабель Digimatic (1м) 02ADN460 Блок питания 02ZAA020 Сетевой кабель шяшя Смотри подробное описание в брошюре по линейным датчикам Mitutoyo 388 96 1 Подробности Смотри в документации на датчики линейных измерений Спецификация для 02ADD400 Описание Один дисплей предназначен для внешнего отображения и установки одного EV счетчика LED дисплей Отображение канала. Отображение режима измерения(текущее максимальное минимальное биение) 02ADD400 Функции
