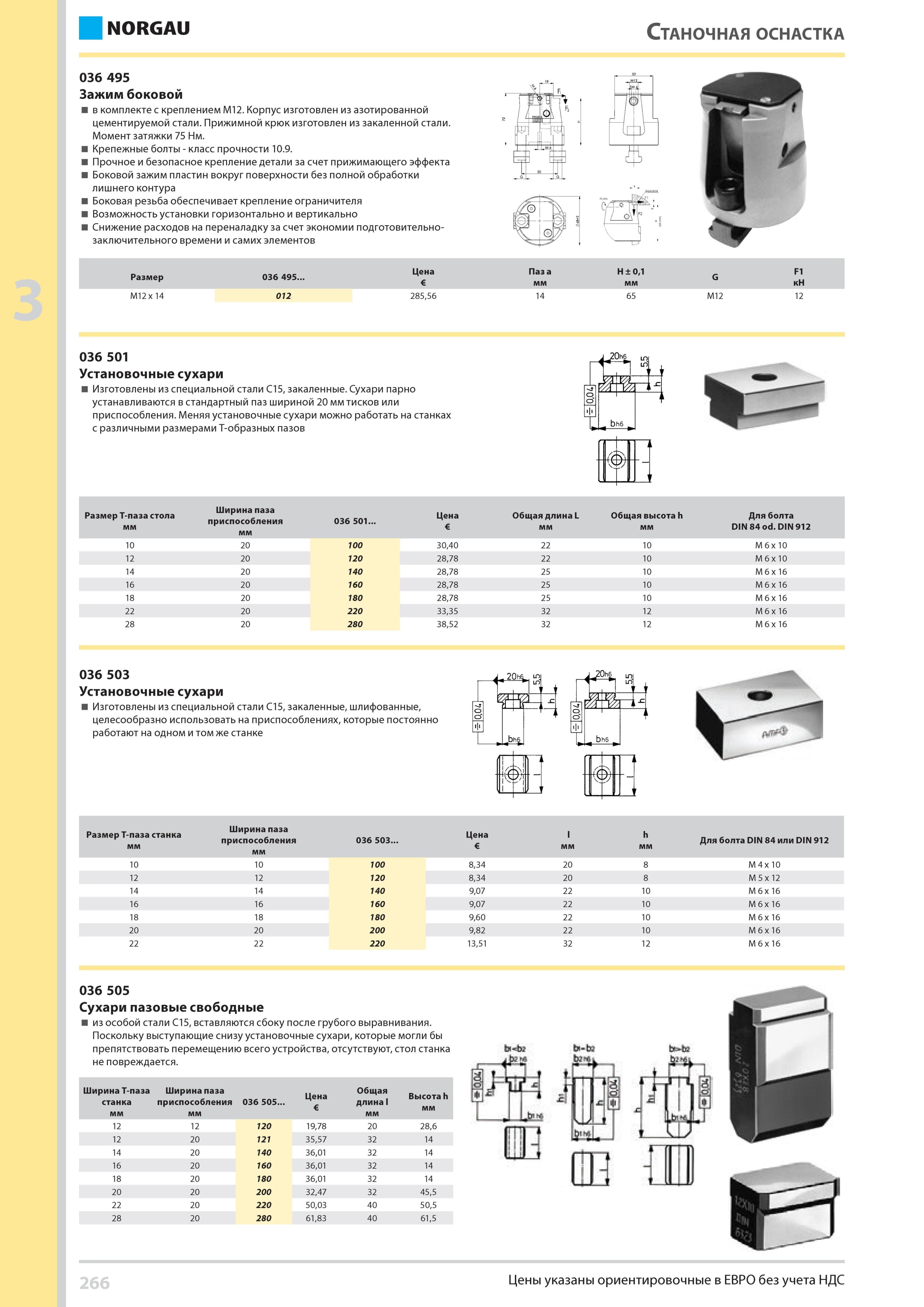

Зажим боковой в комплекте с креплением M12 изготовлен из азотированной цементируемой стали Прижимной крюк изготовлен из закаленной стали Момент затяжки 75

Зажим боковой в комплекте с креплением M12 изготовлен из азотированной цементируемой стали Прижимной крюк изготовлен из закаленной стали Момент затяжки 75 Нм. Крепежные болты класс прочности 10.9. Прочное и безопасное крепление детали за счет прижимающего эффекта Боковой зажим пластин вокруг поверхности без полной обработки лишнего контура Боковая резьба обеспечивает крепление ограничителя Возможность установки горизонтально и вертикально Снижение расходов на переналадку за счет экономии подготовительнозаключительного времени и самих элементов Размер 036 495 Цена Паз a мм о S +i г X G F1 кН M12x 14 012 285,56 14 65 M12 12 036 501 СТАНОЧНАЯ ОСНАСТКА 036 495 Установочные сухари Изготовлены из специальной стали C15, закаленные. Сухари парно устанавливаются в стандартный паз шириной 20 мм тисков или приспособления. Меняя установочные сухари можно работать на станках с различными размерами Т-образных пазов Размер Т-паза стола мм Ширина паза приспособления мм 036 501 Цена Общая длина L мм Общая высота h мм Для болта DIN 84 od. DIN 912 10 20 100 30,40 22 10 M 6 x 10 12 20 120 28,78 22 10 M 6 x 10 14 20 140 28,78 25 10 M 6 x 16 16 20 160 28,78 25 10 M 6 x 16 18 20 180 28,78 25 10 M 6 x 16 22 20 220 33,35 32 12 M 6 x 16 28 20 280 38,52 32 12 M 6 x 16 036 503 Установочные сухари Изготовлены из специальной стали C15, закаленные, шлифованные, целесообразно использовать на приспособлениях, которые постоянно работают на одном и том же станке Размер Т-паза станка мм Ширина паза приспособления мм 036 503 Цена l мм h мм Для болта DIN 84 или DIN 912 10 10 100 8,34 20 8 M 4 x 10 12 12 120 8,34 20 8 M 5 x 12 14 14 140 9,07 22 10 M 6 x 16 16 16 160 9,07 22 10 M 6 x 16 18 18 180 9,60 22 10 M 6 x 16 20 20 200 9,82 22 10 M 6 x 16 22 22 220 13,51 32 12 M 6 x 16 036 505 Сухари пазовые свободные из особой стали C15, вставляются сбоку после грубого выравнивания. Поскольку выступающие снизу установочные сухари, которые могли бы препятствовать перемещению всего устройства, отсутствуют, стол станка не повреждается. Ширина Т-паза станка мм Ширина паза приспособления мм 036 505 Цена Общая длина l мм Высота h мм 12 12 120 19,78 20 28,6 12 20 121 35,57 32 14 14 20 140 36,01 32 14 16 20 160 36,01 32 14 18 20 180 36,01 32 14 20 20 200 32,47 32 45,5 22 20 220 50,03 40 50,5 28 20 280 61,83 40 61,5 266 Цены указаны ориентировочные в ЕВРО без учета НДС
