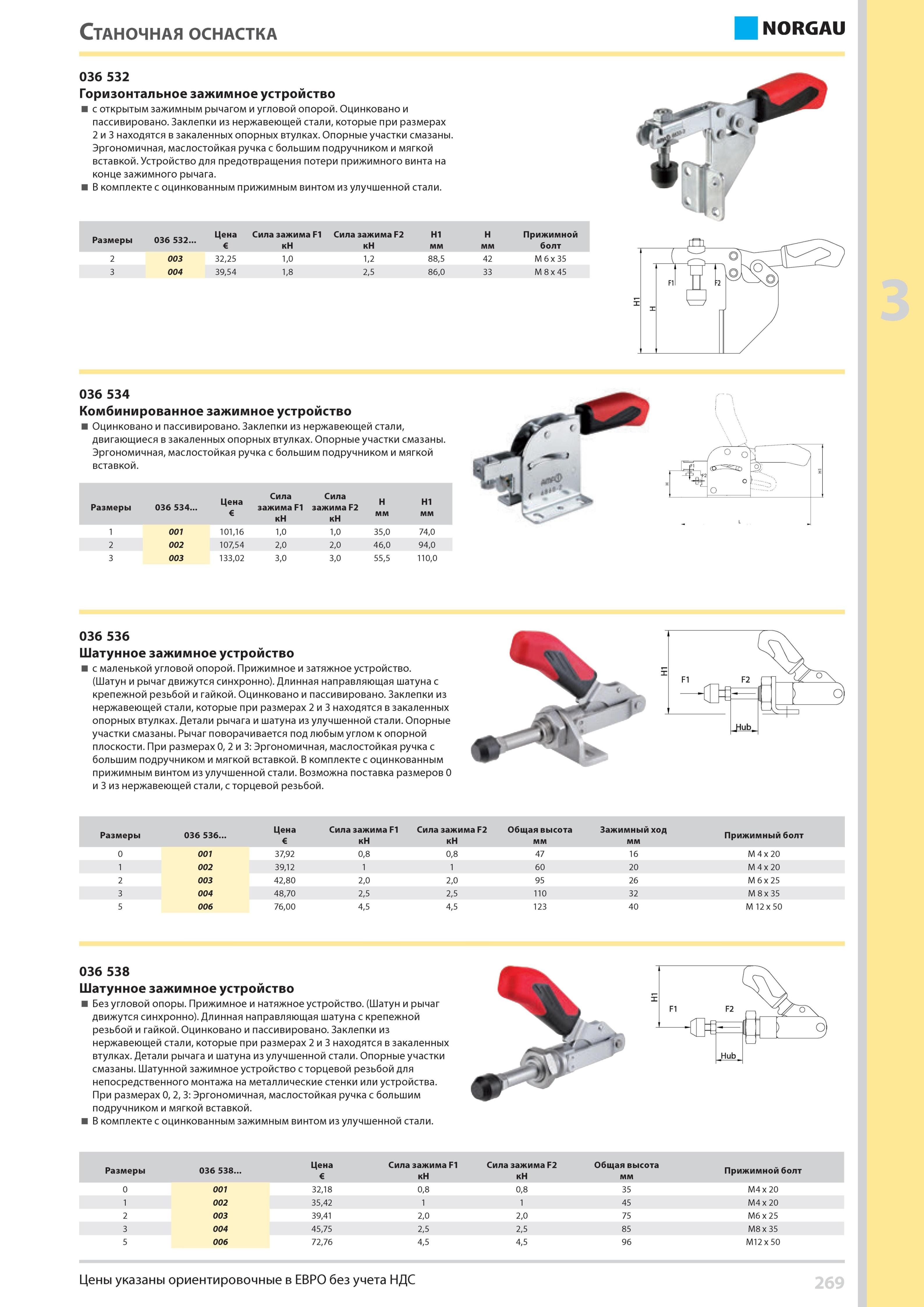

Горизонтальное зажимное устройство с открытым зажимным рычагом и угловой опорой Оцинковано и пассивировано Заклепки из нержавеющей стали которые при размер

Горизонтальное зажимное устройство с открытым зажимным рычагом и угловой опорой Оцинковано и пассивировано Заклепки из нержавеющей стали которые при размерах 2 и 3 находятся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Устройство для предотвращения потери прижимного винта на конце зажимного рычага. В комплекте с оцинкованным прижимным винтом из улучшенной стали. Размеры 036 532 Цена СТАНОЧНАЯ ОСНАСТКА 036 532 Сила зажима F1 Сила зажима F2 H1 кН кН мм 003 004 32,25 39,54 1,0 1,8 1,2 2,5 88,5 86,0 H мм 42 33 Прижимной болт M 6 x 35 M 8 x 45 036 534 Комбинированное зажимное устройство Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Размеры 036 534 Цена Сила зажима F1 кН Сила зажима F2 кН H мм H1 мм 1 001 101,16 1,0 1,0 35,0 74,0 2 002 107,54 2,0 2,0 46,0 94,0 3 003 133,02 3,0 3,0 55,5 110,0 036 536 Шатунное зажимное устройство с маленькой угловой опорой. Прижимное и затяжное устройство. (Шатун и рычаг движутся синхронно). Длинная направляющая шатуна с крепежной резьбой и гайкой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках. Детали рычага и шатуна из улучшенной стали. Опорные участки смазаны. Рычаг поворачивается под любым углом к опорной плоскости. При размерах 0, 2 и 3 Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. В комплекте с оцинкованным прижимным винтом из улучшенной стали. Возможна поставка размеров 0 и 3 из нержавеющей стали, с торцевой резьбой. Размеры Цена Сила зажима F1 кН Сила зажима F2 кН Общая высота мм Зажимный ход мм Прижимный болт 0 001 37,92 0,8 0,8 47 16 M 4 x 20 1 002 39,12 1 1 60 20 M 4 x 20 2 003 42,80 2,0 2,0 95 26 M 6 x 25 3 004 48,70 2,5 2,5 110 32 M 8 x 35 5 006 76,00 4,5 4,5 123 40 M 12 x 50 036 536 036 538 Шатунное зажимное устройство Без угловой опоры. Прижимное и натяжное устройство. (Шатун и рычаг движутся синхронно). Длинная направляющая шатуна с крепежной резьбой и гайкой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных втулках. Детали рычага и шатуна из улучшенной стали. Опорные участки смазаны. Шатунной зажимное устройство с торцевой резьбой для непосредственного монтажа на металлические стенки или устройства. При размерах 0, 2, 3 Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. В комплекте с оцинкованным зажимным винтом из улучшенной стали. Размеры Цена Сила зажима F1 кН Сила зажима F2 кН Общая высота мм Прижимной болт 001 002 003 004 006 32,18 35,42 39,41 45.75 72.76 0,8 1 2,0 2.5 4.5 0,8 1 2,0 2.5 4.5 35 45 75 85 96 M4 x 20 M4 x 20 M6 x 25 M8 x 35 M12 x 50 Цены указаны ориентировочные в ЕВРО без учета НДС 269
