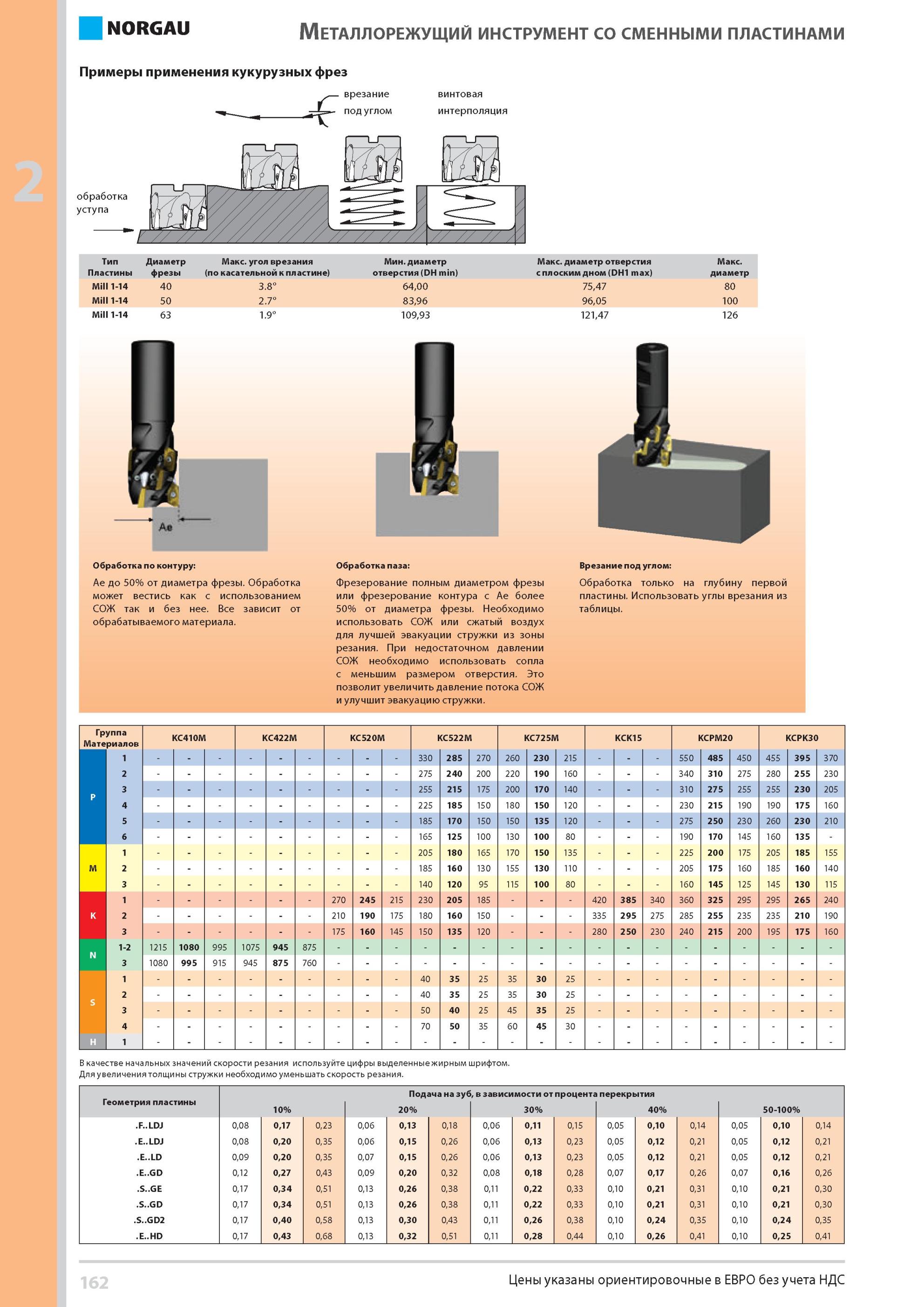

Примеры применения кукурузных фрез f врезание под углом винтовая интерполяция Тип Пластины Диаметр фрезы Макс угол врезания (по касательной к пластине) Мин

Примеры применения кукурузных фрез f врезание под углом винтовая интерполяция Тип Пластины Диаметр фрезы Макс. угол врезания (по касательной к пластине) Мин. диаметр отверстия (DH min) Макс. диаметр отверстия с плоским дном (DH1 max) Макс. диаметр Mill 1-14 40 оо 3. 64,00 75,47 80 Mill 1-14 50 2.7° 83,96 96,05 100 Mill 1-14 63 1.9° 109,93 121,47 126 Обработка по контуру Ае до 50% от диаметра фрезы. Обработка может вестись как с использованием СОЖ так и без нее. Все зависит от обрабатываемого материала. Обработка паза Фрезерование полным диаметром фрезы или фрезерование контура с Ае более 50% от диаметра фрезы. Необходимо использовать СОЖ или сжатый воздух для лучшей эвакуации стружки из зоны резания. При недостаточном давлении СОЖ необходимо использовать сопла с меньшим размером отверстия. Это позволит увеличить давление потока СОЖ и улучшит эвакуацию стружки. Врезание под углом Обработка только на глубину первой пластины. Использовать углы врезания из таблицы. i/ппа риалов 1 2 3 4 5 6 1 2 3 1 2 3 1-2 3 1 2 3 4 1 KC410M KC422M KC520M KC522M KC725M 330 285 270 260 230 215 275 240 200 220 190 160 255 215 175 200 170 140 225 185 150 180 150 120 185 170 150 150 135 120 165 125 100 130 100 80 205 180 165 170 150 135 185 160 130 155 130 110 140 120 95 115 100 80 270 245 215 230 205 185 210 190 175 180 160 150 175 160 145 150 135 120 1215 1080 995 1075 945 875 1080 995 915 945 875 760 40 35 25 35 30 25 40 35 25 35 30 25 50 40 25 45 35 25 70 50 35 60 45 30 420 335 280 385 295 250 340 275 230 550 340 310 230 275 190 225 205 160 360 285 240 485 310 275 215 250 170 200 175 145 325 255 215 450 275 255 190 230 145 175 160 125 295 235 200 455 280 255 190 260 160 205 185 145 295 235 195 395 255 230 175 230 135 185 160 130 265 210 175 370 230 205 160 210 155 140 115 240 190 160 В качестве начальных значений скорости резания используйте цифры выделенные жирным шрифтом. Для увеличения толщины стружки необходимо уменьшать скорость резания. Геометрия пластины Подача на зуб, в зависимости от процента перекрытия 10% 20% 30% 40% 50-100% .F..LDJ 0,08 0,17 0,23 0,06 0,13 0,18 0,06 0,11 0,15 0,05 0,10 0,14 0,05 0,10 0,14 .E..LDJ 0,08 0,20 0,35 0,06 0,15 0,26 0,06 0,13 0,23 0,05 0,12 0,21 0,05 0,12 0,21 D .L .E. 0,09 0,20 0,35 0,07 0,15 0,26 0,06 0,13 0,23 0,05 0,12 0,21 0,05 0,12 0,21 .E..GD 0,12 0,27 0,43 0,09 0,20 0,32 0,08 0,18 0,28 0,07 0,17 0,26 0,07 0,16 0,26 .S..GE 0,17 0,34 0,51 0,13 0,26 0,38 0,11 0,22 0,33 0,10 0,21 0,31 0,10 0,21 0,30 .S..GD 0,17 0,34 0,51 0,13 0,26 0,38 0,11 0,22 0,33 0,10 0,21 0,31 0,10 0,21 0,30 .S..GD2 0,17 0,40 0,58 0,13 0,30 0,43 0,11 0,26 0,38 0,10 0,24 0,35 0,10 0,24 0,35 D X .E. 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,26 0,41 0,10 0,25 0,41 M K N H 162 Цены указаны ориентировочные в ЕВРО без учета НДС Металлорежущий инструмент со сменными пластинами
