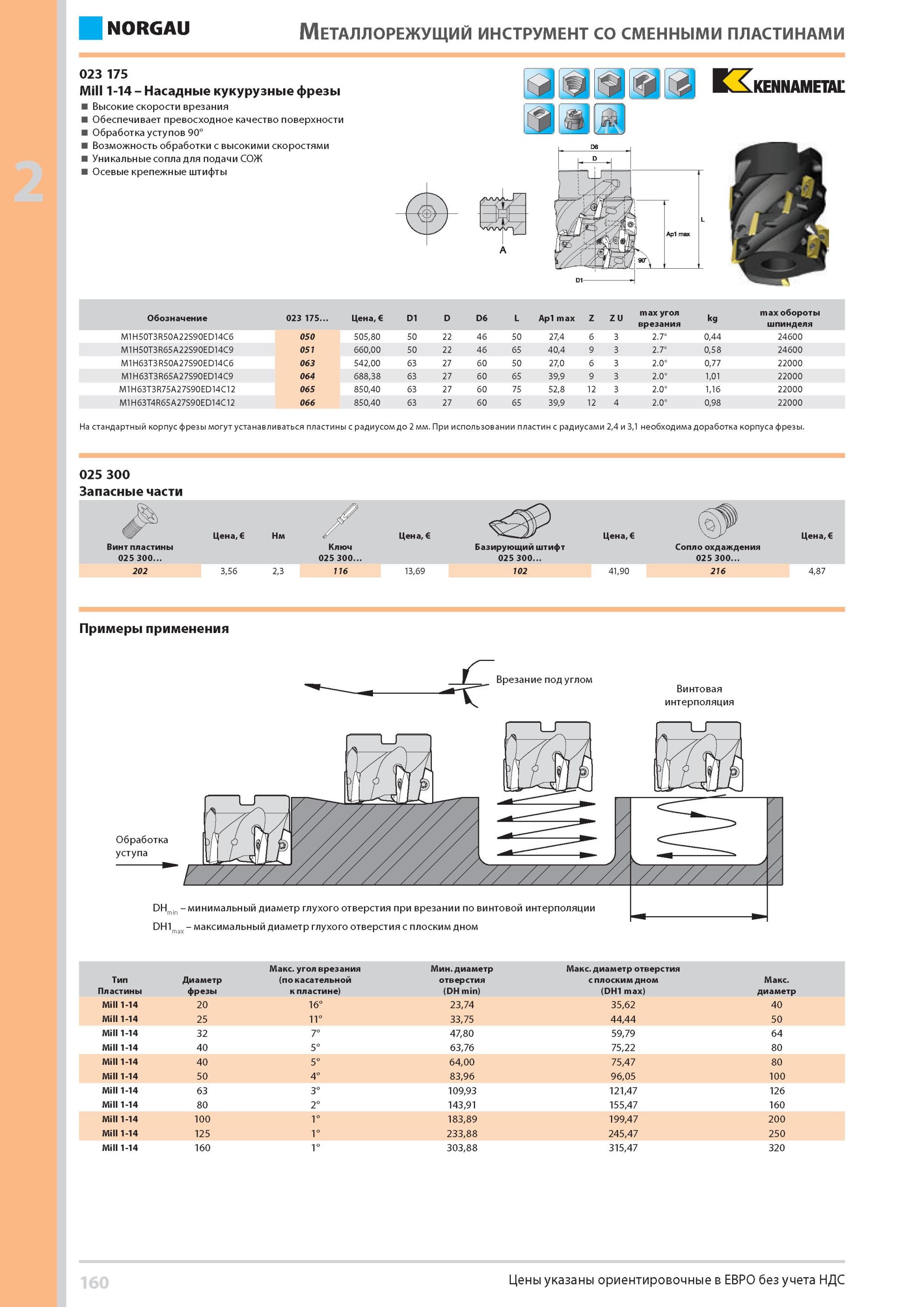

Насадные кукурузные фрезы Высокие скорости врезания Обеспечивает превосходное качество поверхности Обработка уступов 90° Возможность обработки с высокими с

Насадные кукурузные фрезы Высокие скорости врезания Обеспечивает превосходное качество поверхности Обработка уступов 90° Возможность обработки с высокими скоростями Уникальные сопла для подачи СОЖ Осевые крепежные штифты ттт Обозначение 023 175. Цена, D1 D D6 L Ap1 max Z Z U max угол врезания kg max обороты шпинделя M1H50T3R50A22S90ED14C6 050 505,80 50 22 46 50 27,4 6 3 2.7° 0,44 24600 M1H50T3R65A22S90ED14C9 051 660,00 50 22 46 65 40,4 9 3 2.7° 0,58 24600 M1H63T3R50A27S90ED14C6 063 542,00 63 27 60 50 27,0 6 3 2.0° 0,77 22000 M1H63T3R65A27S90ED14C9 064 688,38 63 27 60 65 39,9 9 3 2.0° 1,01 22000 M1H63T3R75A27S90ED14C12 065 850,40 63 27 60 75 52,8 12 3 2.0° 1,16 22000 M1H63T4R65A27S90ED14C12 066 850,40 63 27 60 65 39,9 12 4 2.0° 0,98 22000 На стандартный корпус фрезы могут устанавливаться пластины с радиусом до 2 мм. При использовании пластин с радиусами 2,4 и 3,1 необходима доработка корпуса фрезы. 025 300 Запасные части Винт пластины 025 300. 202 Цена, Нм Ключ 025 300. Цена, Базирующий штифт 025 300. Цена, Сопло охдаждения 025 300. 3,56 2,3 116 13,69 102 41,90 216 Цена, 4,87 Примеры применения F Врезание под углом Винтовая интерполяция Тип Пластины Диаметр фрезы Макс. угол врезания (по касательной к пластине) Мин. диаметр отверстия (DH min) Макс. диаметр отверстия с плоским дном (DH1 max) Макс. диаметр Mill 1-14 20 16° 23,74 35,62 40 Mill 1-14 25 11° 33,75 44,44 50 Mill 1-14 32 7° 47,80 59,79 64 Mill 1-14 40 5° 63,76 75,22 80 Mill 1-14 40 5° 64,00 75,47 80 Mill 1-14 50 4° 83,96 96,05 100 Mill 1-14 63 3° 109,93 121,47 126 Mill 1-14 80 2° 143,91 155,47 160 Mill 1-14 100 1° 183,89 199,47 200 Mill 1-14 125 1° 233,88 245,47 250 Mill 1-14 160 1° 303,88 315,47 320 160 Цены указаны ориентировочные в ЕВРО без учета НДС DHmin минимальный диаметр глухого отверстия при врезании по винтовой интерполяции DH1max максимальный диаметр глухого отверстия с плоским дном Металлорежущий инструмент со сменными пластинами 023 175 Mill 1-14
