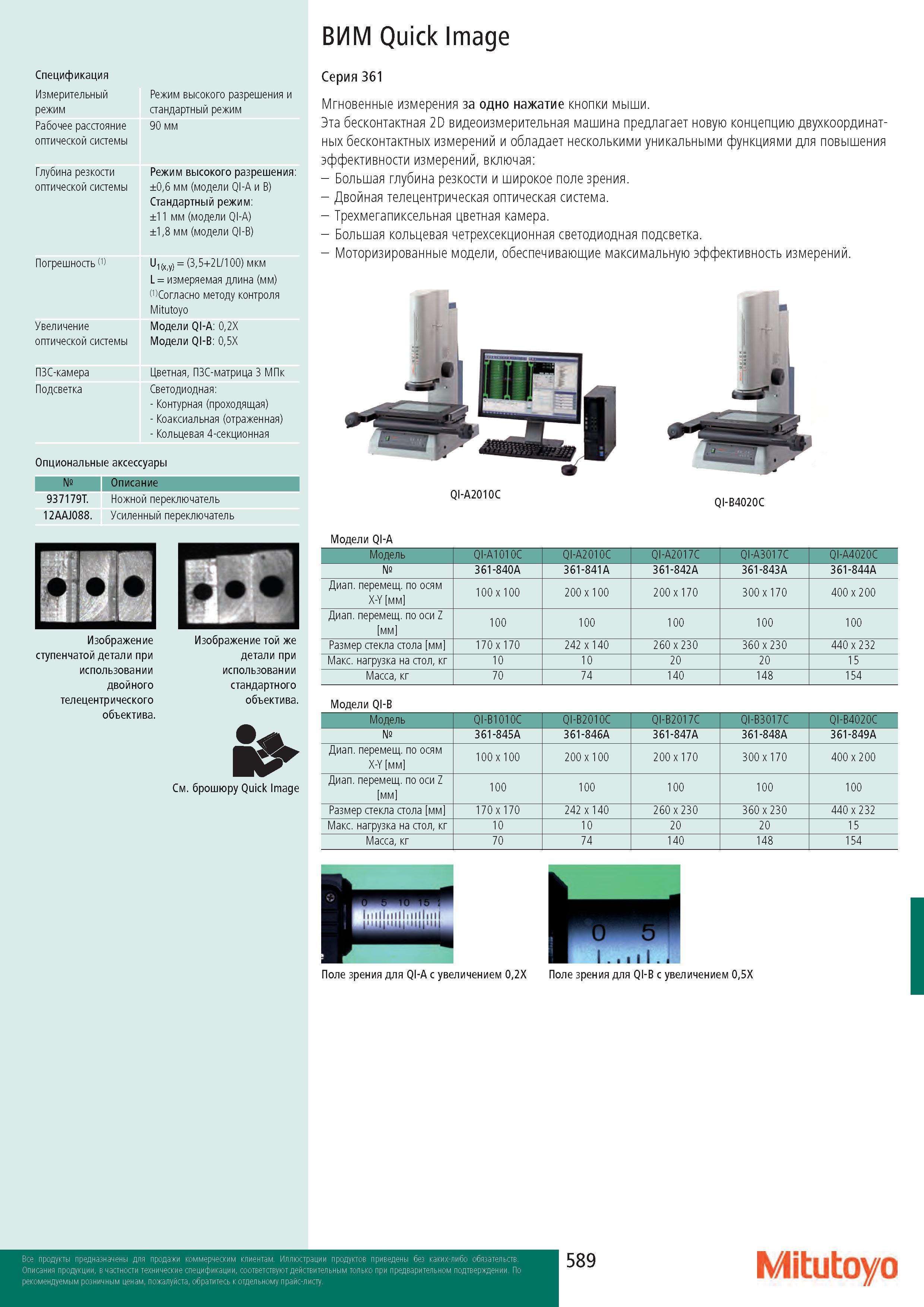

Бесконтактная видеоизмерительная машина Mitutoyo Quick Image предлагает новую концепцию двухкоординатных бесконтактных измерений и обладает несколькими уникальными функциями для повышения эффективности измерений, включая: - Большая глубина резкости и широкое поле зрения. - Двойная телецентрическая оптическая система. - Трехмегапиксельная цветная камера. - Большая кольцевая четрехсекционная светодиодная подсветка. - Моторизированные модели, обеспечивающие максимальную эффективность измерений. QI-A2010C QI-B4020C Модели QI-A Модель QI-A1010C QI-A2010C QI-A2017C QI-A3017C QI-A4020C № 361-840A 361-841A 361-842A 361-843A 361-844A Диап. перемещ. по осям X-Y мм 100x100 200 x 100 200 x 170 300 x 170 400x200 Диап. перемещ. по оси Z мм 100 100 100 100 100 Размер стекла стола мм 170x 170 242 x 140 260x230 360x230 440x232 Макс. нагрузка на стол, кг 10 10 20 20 15 Масса, кг 70 74 140 148 154 Модели QI- Модель QI-B1010C QI-B2010C QI-B2017C QI-B3017C QI-B4020C № 361-845A 361-846A 361-847A 361-848A 361-849A Диап. перемещ. по осям X-Y мм 100x100 200 x 100 200 x 170 300 x 170 400x200 Диап. перемещ. по оси Z мм 100 100 100 100 100 Размер стекла стола мм 170x 170 242 x 140 260x230 360x230 440x232 Макс. нагрузка на стол, кг 10 10 20 20 15 Масса, кг 70 74 140 148 154 Mitutoyo Спецификация Измерительный режим Рабочее расстояние оптической системы Глубина резкости оптической системы Погрешность (1) Увеличение оптической системы Режим высокого разрешения и стандартный режим 90 мм Режим высокого разрешения: ±0,6 мм (модели QI-A и B) Стандартный режим: ±11 мм (модели QI-A) ±1,8 мм (модели QI-B) U1(x,y) = (3,5+2L/100) мкм L = измеряемая длина (мм) (1)Согласно методу контроля Mitutoyo Модели QI-A: 0,2X Модели QI-B: 0,5X ПЗС-камера Подсветка Цветная, ПЗС-матрица 3 МПк Светодиодная: - Контурная (проходящая) - Коаксиальная (отраженная) - Кольцевая 4-секционная Опциональные аксессуары № Описание 937179T. 12AAJ088. Ножной переключатель Усиленный переключатель Изображение ступенчатой детали при использовании двойного телецентрического объектива. Изображение той же детали при использовании стандартного объектива. См. брошюру Quick Image Серия 361 Мгновенные измерения за одно нажатие кнопки мыши. Эта бесконтактная 2D видеоизмерительная машина
