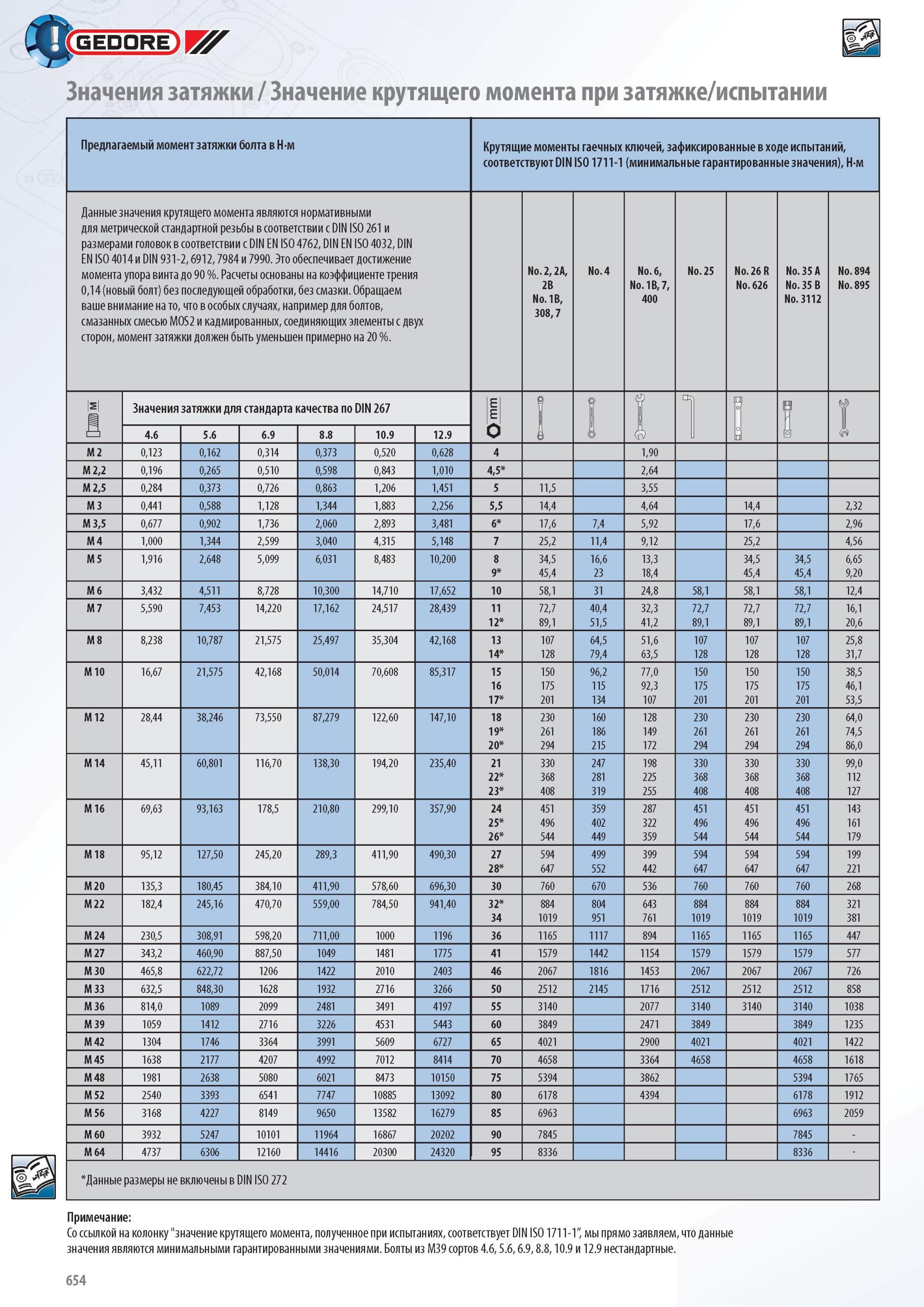

Значения затяжки / Значение крутящего момента при затяжке/испытании Предлагаемый момент затяжки болта в Н-м Крутящие моменты гаечных ключей, зафиксированные в ходе испытаний, соответствуют DIN ISO 1711-1 (минимальные гарантированные значения), Н-м Данные значения крутящего момента являются нормативными для метрической стандартной резьбы в соответствии с DIN ISO 261 и размерами головок в соответствии с DIN EN ISO 4762, DIN EN ISO 4032, DIN EN ISO 4014 и DIN 931-2, 6912, 7984 и 7990. Это обеспечивает достижение момента упора винта до 90 %. Расчеты основаны на коэффициенте трения 0,14 (новый болт) без последующей обработки, без смазки. Обращаем ваше внимание на то, что в особых случаях, например для болтов, смазанных смесью MOS2 и кадмированных, соединяющих элементы с двух сторон, момент затяжки должен быть уменьшен примерно на 20 %. No. 2, 2A, 2B No. 1B, 308, 7 No. 4 No. 6, No. 1B, 7, 400 No. 25 No. 26 R No.626 No. 35 A No. 35 B No. 3112 No. 894 No.895 N Значения затяжки для стандарта качества по DIN 267 Е 0 l о 8 l P о I 4.6 5.6 6.9 8.8 10.9 12.9 M 2 0,123 0,162 0,314 0,373 0,520 0,628 4 1,90 M 2,2 0,196 0,265 0,510 0,598 0,843 1,010 4,5 2,64 M 2,5 0,284 0,373 0,726 0,863 1,206 1,451 5 11,5 3,55 M 3 0,441 0,588 1,128 1,344 1,883 2,256 5,5 14,4 4,64 14,4 2,32 M 3,5 0,677 0,902 1,736 2,060 2,893 3,481 6 17,6 7,4 5,92 17,6 2,96 M 4 1,000 1,344 2,599 3,040 4,315 5,148 7 25,2 11,4 9,12 25,2 4,56 M 5 1,916 2,648 5,099 6,031 8,483 10,200 8 9 34,5 45,4 16,6 23 13.3 18.4 34,5 45,4 34,5 45,4 6,65 9,20 M 6 3,432 4,511 8,728 10,300 14,710 17,652 10 58,1 31 24,8 58,1 58,1 58,1 12,4 M 7 5,590 7,453 14,220 17,162 24,517 28,439 11 12 72,7 89,1 40.4 51.5 32,3 41,2 72,7 89,1 72,7 89,1 72,7 89,1 16,1 20,6 M 8 8,238 10,787 21,575 25,497 35,304 42,168 13 14 107 128 64,5 79,4 51,6 63,5 107 128 107 128 107 128 25,8 31,7 M 10 16,67 21,575 42,168 50,014 70,608 85,317 15 16 17 150 175 201 96,2 115 134 77,0 92,3 107 150 175 201 150 175 201 150 175 201 38.5 46,1 53.5 M 12 28,44 38,246 73,550 87,279 122,60 147,10 18 19 20 230 261 294 160 186 215 128 149 172 230 261 294 230 261 294 230 261 294 64.0 74,5 86.0 M 14 45,11 60,801 116,70 138,30 194,20 235,40 21 22 23 330 368 408 247 281 319 198 225 255 330 368 408 330 368 408 330 368 408 99,0 112 127 M 16 69,63 93,163 178,5 210,80 299,10 357,90 24 25 26 451 496 544 359 402 449 287 322 359 451 496 544 451 496 544 451 496 544 143 161 179 M 18 95,12 127,50 245,20 289,3 411,90 490,30 27 28 594 647 499 552 399 442 594 647 594 647 594 647 199 221 M 20 135,3 180,45 384,10 411,90 578,60 696,30 30 760 670 536 760 760 760 268 M 22 182,4 245,16 470,70 559,00 784,50 941,40 32 34 884 1019 804 951 643 761 884 1019 884 1019 884 1019 321 381 M 24 230,5 308,91 598,20 711,00 1000 1196 36 1165 1117 894 1165 1165 1165 447 M 27 343,2 460,90 887,50 1049 1481 1775 41 1579 1442 1154 1579 1579 1579 577 M 30 465,8 622,72 1206 1422 2010 2403 46 2067 1816 1453 2067 2067 2067 726 M 33 632,5 848,30 1628 1932 2716 3266 50 2512 2145 1716 2512 2512 2512 858 M 36 814,0 1089 2099 2481 3491 4197 55 3140 2077 3140 3140 3140 1038 M 39 1059 1412 2716 3226 4531 5443 60 3849 2471 3849 3849 1235 M 42 1304 1746 3364 3991 5609 6727 65 4021 2900 4021 4021 1422 M 45 1638 2177 4207 4992 7012 8414 70 4658 3364 4658 4658 1618 M 48 1981 2638 5080 6021 8473 10150 75 5394 3862 5394 1765 M 52 2540 3393 6541 7747 10885 13092 80 6178 4394 6178 1912 M 56 3168 4227 8149 9650 13582 16279 85 6963 6963 2059 M 60 3932 5247 10101 11964 16867 20202 90 7845 7845 M 64 4737 6306 12160 14416 20300 24320 95 8336 8336 Данные размеры не включены в DIN ISO 272 Примечание Со ссылкой на колонку "значение крутящего момента, полученное при испытаниях, соответствует DIN ISO 1711-1”, мы прямо заявляем, что данные значения являются минимальными гарантированными значениями. Болты из M39 сортов 4.6, 5.6, 6.9, 8.8, 10.9 и 12.9 нестандартные. 654
