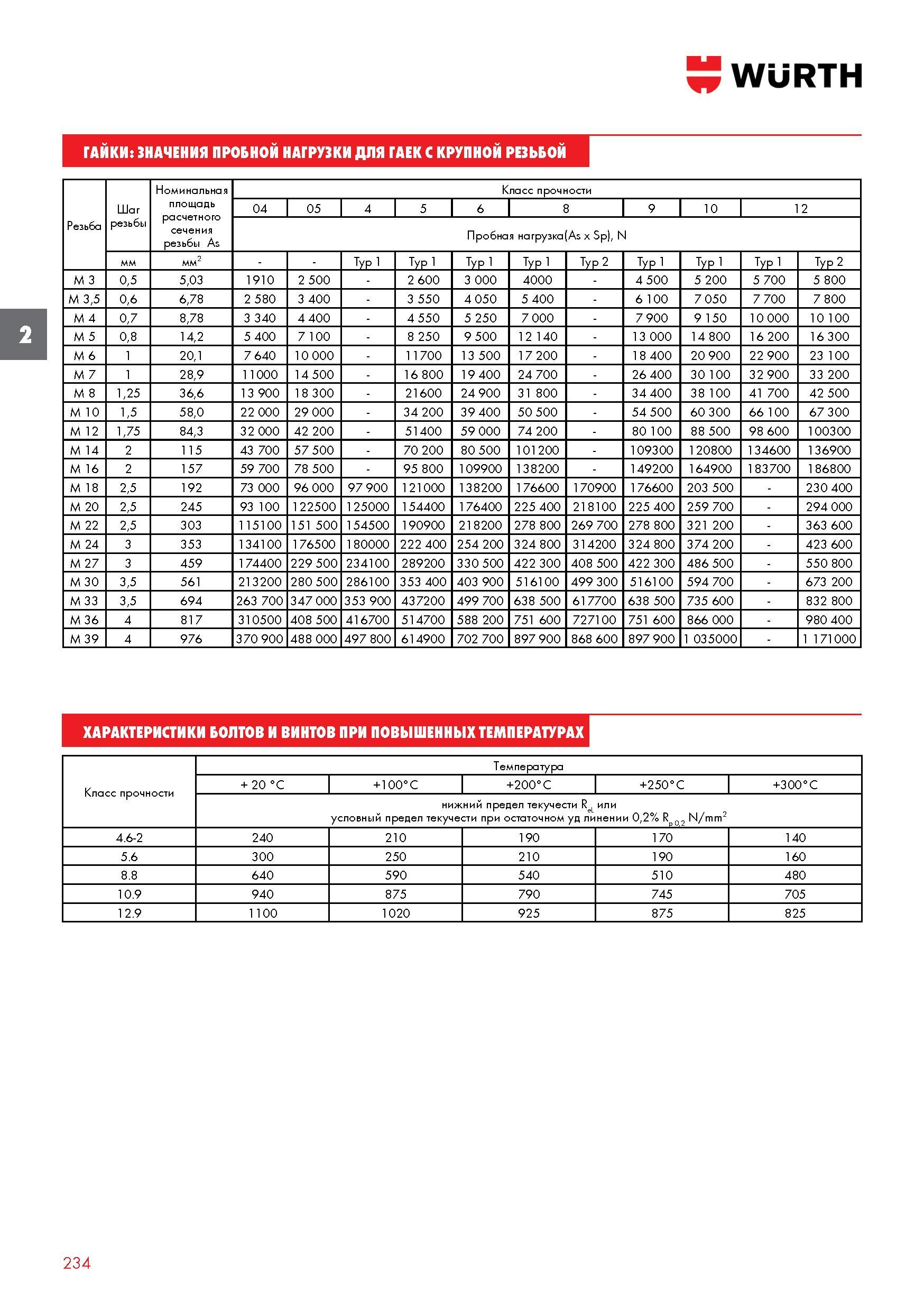

ЗНАЧЕНИЯ ПРОБНОЙ НАГРУЗКИ ДЛЯ ГАЕК С КРУПНОЙ РЕЗЬБОЙ Резьба Шаг резьбы Номинальная площадь расчетного сечения резьбы As Класс прочности 04 0

ЗНАЧЕНИЯ ПРОБНОЙ НАГРУЗКИ ДЛЯ ГАЕК С КРУПНОЙ РЕЗЬБОЙ Резьба Шаг резьбы Номинальная площадь расчетного сечения резьбы As Класс прочности 04 05 4 5 6 8 9 10 12 Пробная нагрузка(As x Sp), N мм мм2 Typ 1 Typ 1 Typ 1 Typ 1 Typ 2 Typ 1 Typ 1 Typ 1 Typ 2 M 3 0,5 5,03 1910 2 500 2 600 3 000 4000 4 500 5 200 5 700 5 800 M 3,5 0,6 6,78 2 580 3 400 3 550 4 050 5 400 6 100 7 050 7 700 7 800 M 4 0,7 8,78 3 340 4 400 4 550 5 250 7 000 7 900 9 150 10 000 10 100 M 5 0,8 14,2 5 400 7 100 8 250 9 500 12 140 13 000 14 800 16 200 16 300 M 6 1 20,1 7 640 10 000 11700 13 500 17 200 18 400 20 900 22 900 23 100 M 7 1 28,9 11000 14 500 16 800 19 400 24 700 26 400 30 100 32 900 33 200 M 8 1,25 36,6 13 900 18 300 21600 24 900 31 800 34 400 38 100 41 700 42 500 M 10 1,5 58,0 22 000 29 000 34 200 39 400 50 500 54 500 60 300 66 100 67 300 M 12 1,75 84,3 32 000 42 200 51400 59 000 74 200 80 100 88 500 98 600 100300 M 14 2 115 43 700 57 500 70 200 80 500 101200 109300 120800 134600 136900 M 16 2 157 59 700 78 500 95 800 109900 138200 149200 164900 183700 186800 M 18 2,5 192 73 000 96 000 97 900 121000 138200 176600 170900 176600 203 500 230 400 M 20 2,5 245 93 100 122500 125000 154400 176400 225 400 218100 225 400 259 700 294 000 M 22 2,5 303 115100 151 500 154500 190900 218200 278 800 269 700 278 800 321 200 363 600 M 24 3 353 134100 176500 180000 222 400 254 200 324 800 314200 324 800 374 200 423 600 M 27 3 459 174400 229 500 234100 289200 330 500 422 300 408 500 422 300 486 500 550 800 M 30 3,5 561 213200 280 500 286100 353 400 403 900 516100 499 300 516100 594 700 673 200 M 33 3,5 694 263 700 347000 353 900 437200 499 700 638 500 617700 638 500 735 600 832 800 M 36 4 817 310500 408 500 416700 514700 588 200 751 600 727100 751 600 866 000 980 400 M 39 4 976 370 900 488 000 497 800 614900 702 700 897 900 868 600 897 900 1 035000 1 171000 ХАРАКТЕРИСТИКИ БОЛТОВ И ВИНТОВ ПРИ ПОВЫШЕННЫХ ТЕМПЕРАТУРАХ Температура Класс прочности + 20 °С + 100°С +200°С +250°С +300°С нижний предел текучести R или условный предел текучести при остаточном уд линении 0,2% Rd 02 N/mm2 4.6-2 240 210 190 170 140 5.6 300 250 210 190 160 8.8 640 590 540 510 480 10.9 940 875 790 745 705 12.9 1100 1020 925 875 825 234 ГАЙКИ:
