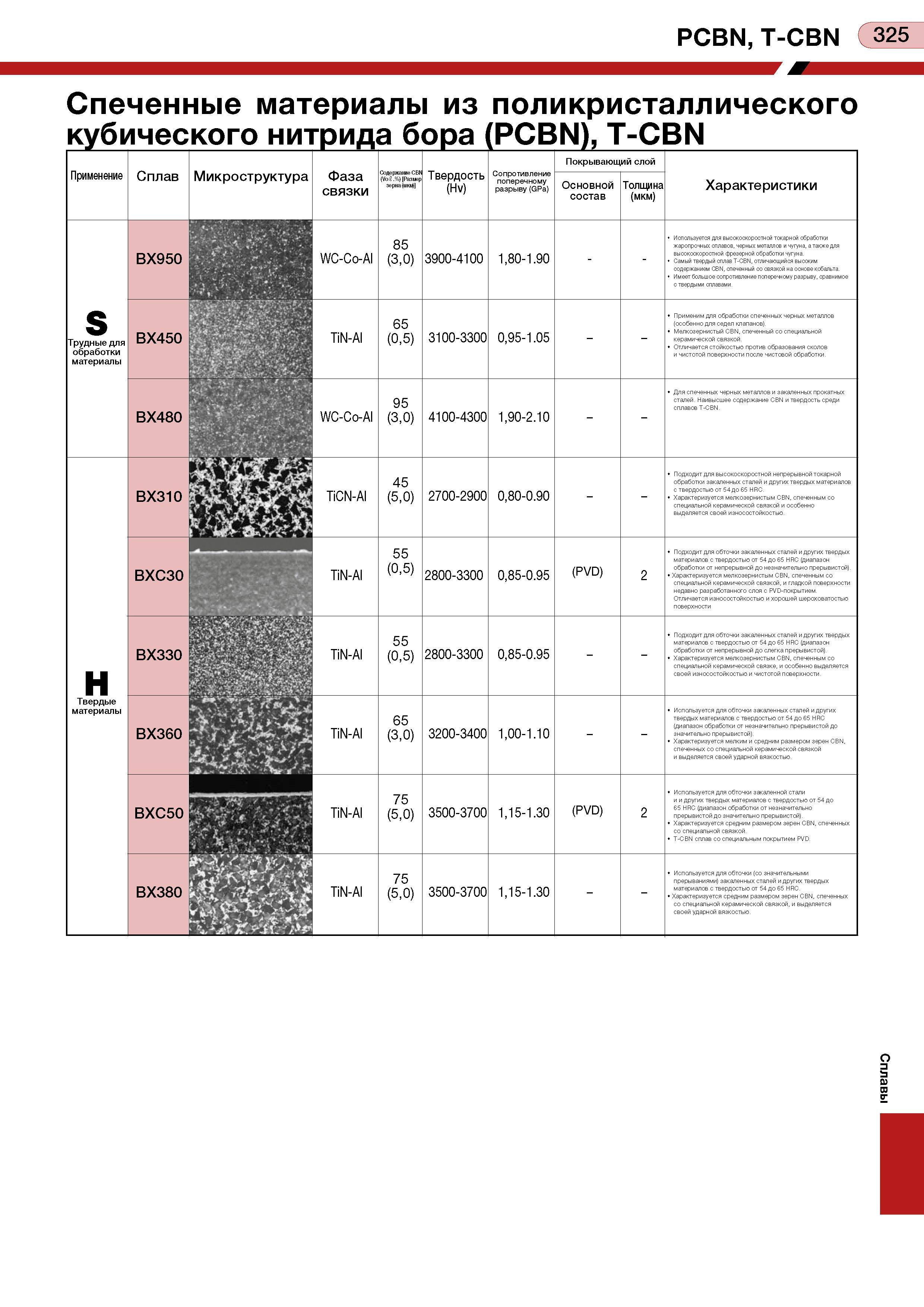

PCBN, T-CBN ( 325 Спеченные материалы из поликристаллического Фаза связки Содержание CB (Vo 6.%) Размер зерна (мкм) T вердость (Hv) Сопротивление поперечному разрыву (GPa) Покрывающий слой Характеристики Основной состав Толщина (мкм) WC-Co-AI 85 (3,0) 3900-4100 1,80-1.90 Используется для высокоскоростной токарной обработки жаропрочных сплавов, черных металлов и чугуна, атакжедля высокоскоростной фрезерной обработки чугуна. Самый твердый сплав T-CBN, отличающийся высоким содержанием CBN, спеченный со связкой на основе кобальта. Имеет большое сопротивление поперечному разрыву, сравнимое с твердыми сплавами. TiN-AI 65 (0,5) 3100-3300 0,95-1.05 Применим для обработки спеченных черных металлов (особенно для седел клапанов). Мелкозернистый CBN, спеченный со специалвной керамической связкой. Отличается стойкоствю против образования сколов и чистотой поверхности после чистовой обработки. WC-Co-AI 95 (3,0) 4100-4300 1,90-2.10 Для спеченных черных металлов и закаленных прокатных сталей. Наивысшее содержание CBN и твердость среди сплавов T-CBN. TiCN-AI 45 (5,0) 2700-2900 0,80-0.90 Подходит для высокоскоростной непрерывной токарной обработки закаленных сталей и других твердых материалов с твердостью от 54до 65 HRC. Характеризуется мелкозернистым CBN, спеченным со специальной керамической связкой и особенно выделяется своей износостойкостью. TiN-AI 55 (0,5) 2800-3300 0,85-0.95 (PVD) 2 Подходит для обточки закаленных сталей и других твердых материалов с твердостью от 54 до 65 HRC (диапазон обработки от непрерывной до незначительно прерывистой). Характеризуется мелкозернистым CBN, спеченным со специальной керамической связкой, и гладкой поверхности недавно разработанного слоя с PVD-покрытием. Отличается износостойкостью и хорошей шероховатостью поверхности TiN-AI 55 (0,5) 2800-3300 0,85-0.95 Подходит для обточки закаленных сталей и других твердых материалов с твердостью от 54 до 65 HRC (диапазон обработки от непрерывной до слегка прерывистой). Характеризуется мелкозернистым CBN, спеченным со специальной керамической связке, и особенно выделяется своей износостойкостью и чистотой поверхности. I TiN-AI 65 (3,0) 3200-3400 1,00-1.10 Используется для обточки закаленных сталей и других твердых материалов с твердостью от 54 до 65 HRC (диапазон обработки от незначительно прерывистой до значительно прерывистой). Характеризуется мелким и средним размером зерен CBN, спеченных со специальной керамической связкой и выделяется своей ударной вязкостью. TiN-AI 75 (5,0) 3500-3700 1,15-1.30 (PVD) 2 Используется для обточки закаленной стали и и других твердых материалов с твердостью от 54 до 65 HRC (диапазон обработки от незначительно прерывистой до значительно прерывистой). Характеризуется средним размером зерен CBN, спеченных со специальной связкой. T-CBN сплав со специальным покрытием PVD. TiN-AI 75 (5,0) 3500-3700 1,15-1.30 Используется для обточки (со значительными прерываниями) закаленных сталей и других твердых материалов с твердостью от 54 до 65 HRC. Характеризуется средним размером зерен CBN, спеченных со специальной керамической связкой, и выделяется своей ударной вязкостью. Трудные для обработки материалы Применение Сплав Микроструктура Н Твердые материалы ВХ950 ВХ450 ВХ480 Л'Г&Л:; if . .V. .; Зч - v Wi ВХ310 вхсзо . Цг . Р- . , 1 . . . ВХЗЗО ВХ360 ВХС50 ВХ380 Сплавы
