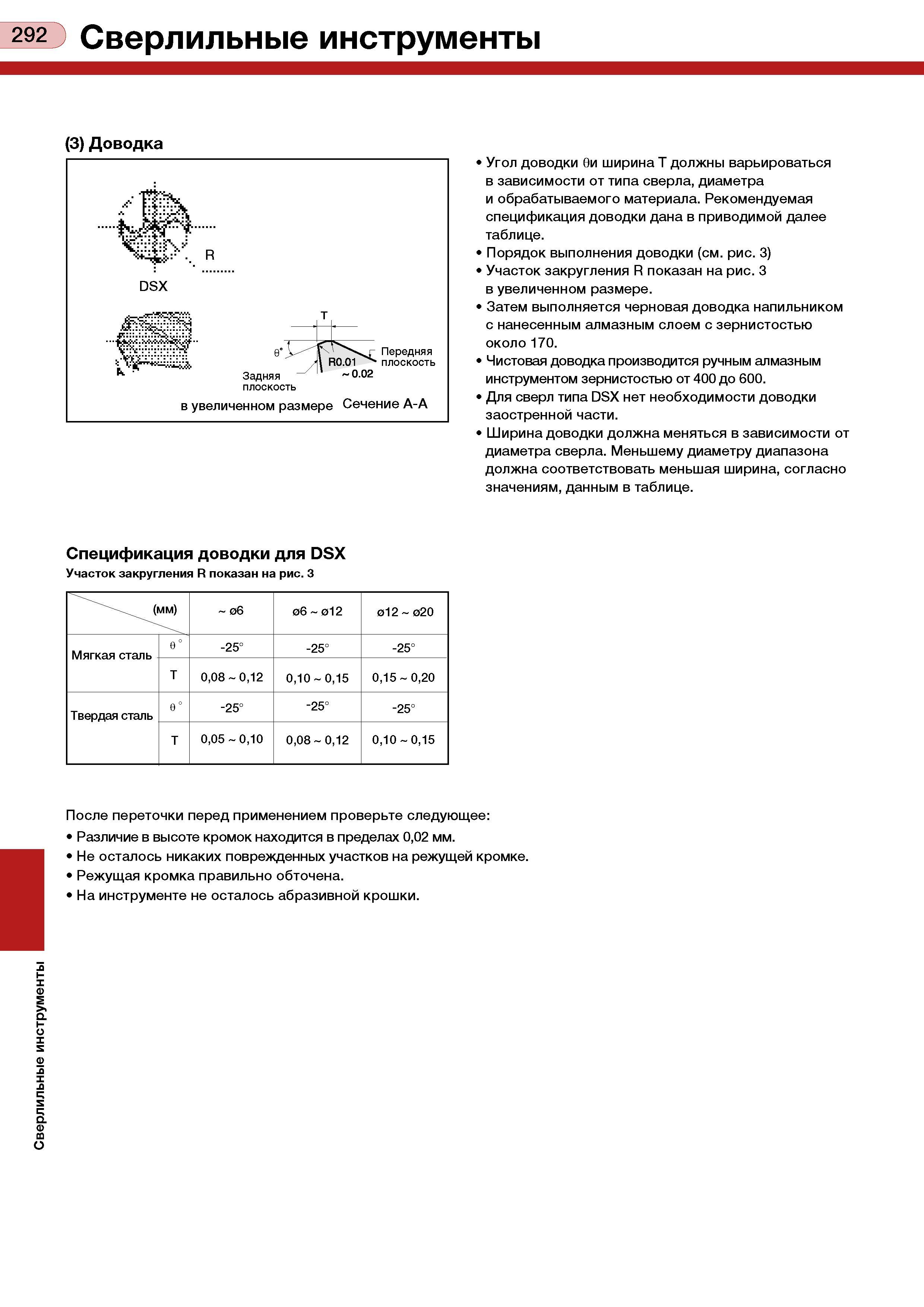

Сверлильные инструменты ИЮ Сверлильные инструменты (3) Доводка DSX Задняя плоскость Передняя R0.01 ''s плоскость -0.02 в увеличенном размере Сечение А-А Угол доводки 0и ширина Т должны варьироваться в зависимости от типа сверла, диаметра и обрабатываемого материала. Рекомендуемая спецификация доводки дана в приводимой далее таблице. Порядок выполнения доводки (см. рис. 3) Участок закругления R показан на рис. 3 в увеличенном размере. Затем выполняется черновая доводка напильником с нанесенным алмазным слоем с зернистостью около 170. Чистовая доводка производится ручным алмазным инструментом зернистостью от 400 до 600. Для сверл типа DSX нет необходимости доводки заостренной части. Ширина доводки должна меняться в зависимости от диаметра сверла. Меньшему диаметру диапазона должна соответствовать меньшая ширина, согласно значениям, данным в таблице. Спецификация доводки для DSX Участок закругления R показан на рис. 3 (мм) 06 06 012 012 020 Мягкая сталь 0 -25° -25° -25° т 0,08 0,12 0,10-0,15 0,15-0,20 Твердая сталь 0 -25° -25° -25° т 0,05 0,10 0,08-0,12 0,10-0,15 После переточки перед применением проверьте следующее: Различие в высоте кромок находится в пределах 0,02 мм. Не осталось никаких поврежденных участков на режущей кромке. Режущая кромка правильно обточена. На инструменте не осталось абразивной крошки.
