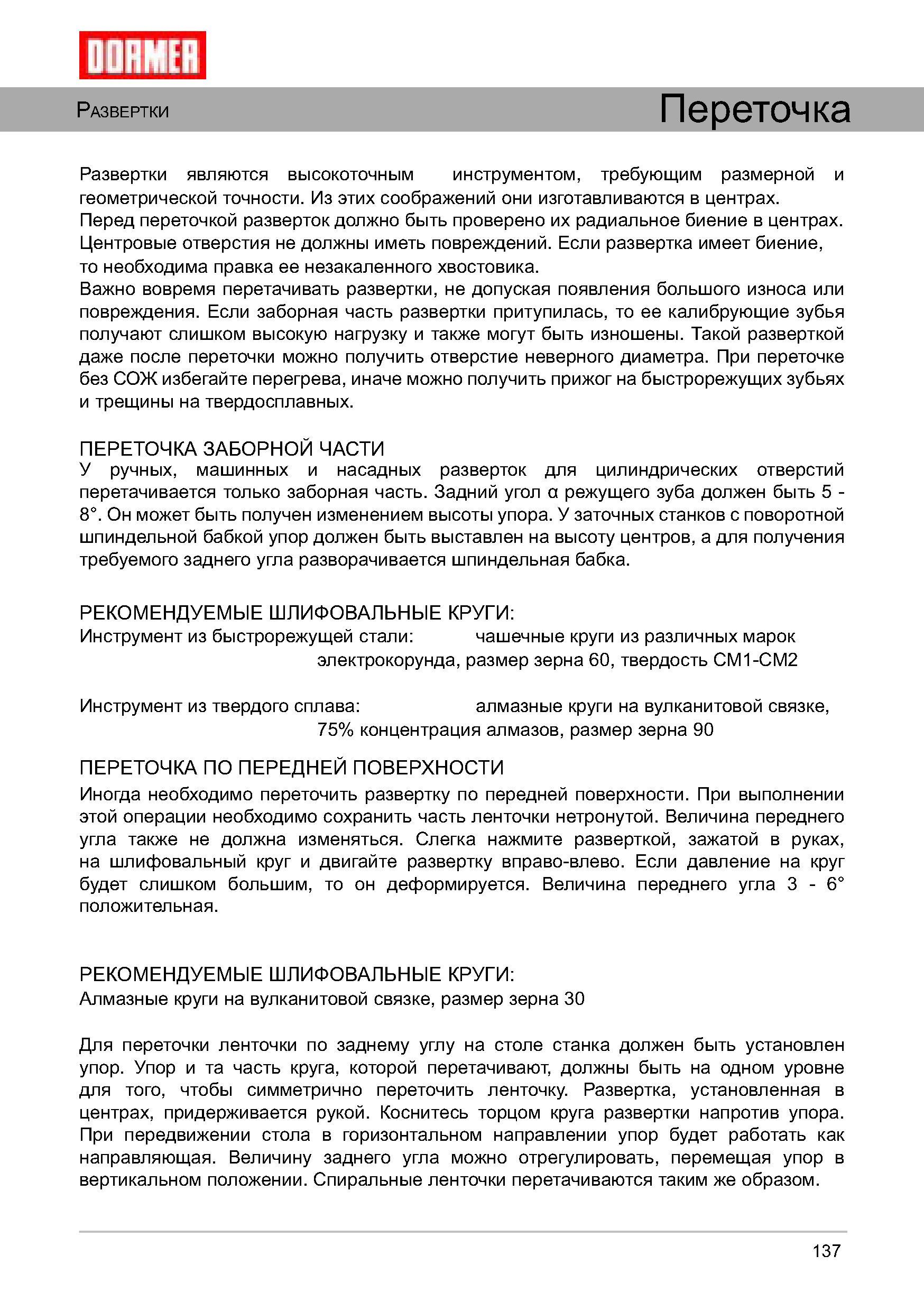

Заточка развертки по металлу Рекомендации компании Dormer Если заборная часть развертки притупилась, то калибрующие зубья получают слишком высокую нагрузку _ и также могут быть изношены. Такой разверткой даже после переточки можно получить отверстие неверного диаметра. При переточке без СОЖ избегайте перегрева, иначе можно получить прижог на быстрорежущих зубьях и трещины на твердосплавных. ПЕРЕТОЧКА ЗАБОРНОЙ ЧАСТИ У ручных, машинных и насадных разверток для цилиндрических отверстий перетачивается только заборная часть. Задний угол а режущего зуба должен быть 5 -8°. Он может быть получен изменением высоты упора. У заточных станков с поворотной шпиндельной бабкой упор должен быть выставлен на высоту центров, а для получения требуемого заднего угла разворачивается шпиндельная бабка. РЕКОМЕНДУЕМЫЕ ШЛИФОВАЛЬНЫЕ КРУГИ: Инструмент из быстрорежущей стали: чашечные круги из различных марок электрокорунда, размер зерна 60, твердость СМ1-СМ2 Инструмент из твердого сплава: алмазные круги на вулканитовой связке, 75% концентрация алмазов, размер зерна 90 ПЕРЕТОЧКА ПО ПЕРЕДНЕЙ ПОВЕРХНОСТИ Иногда необходимо переточить развертку по передней поверхности. При выполнении этой операции необходимо сохранить часть ленточки нетронутой. Величина переднего угла также не должна изменяться. Слегка нажмите разверткой, зажатой в руках, на шлифовальный круг и двигайте развертку вправо-влево. Если давление на круг будет слишком большим, то он деформируется. Величина переднего угла 3-6° положительная. РЕКОМЕНДУЕМЫЕ ШЛИФОВАЛЬНЫЕ КРУГИ: Алмазные круги на вулканитовой связке, размер зерна 30 Для переточки ленточки по заднему углу на столе станка должен быть установлен упор. Упор и та часть круга, которой перетачивают, должны быть на одном уровне для того, чтобы симметрично переточить ленточку. Развертка, установленная в центрах, придерживается рукой. Коснитесь торцом круга развертки напротив упора. При передвижении стола в горизонтальном направлении упор будет работать как направляющая. Величину заднего угла можно отрегулировать, перемещая упор в вертикальном положении. Спиральные ленточки перетачиваются таким же образом. 137 Развертки Переточка Развертки являются высокоточным инструментом, требующим размерной и геометрической точности. Из этих соображений они изготавливаются в центрах. Перед переточкой разверток должно быть проверено их радиальное биение в центрах. Центровые отверстия не должны иметь повреждений. Если развертка имеет биение, то необходима правка ее незакаленного хвостовика. Важно вовремя перетачивать развертки, не допуская появления большого износа или повреждения.
