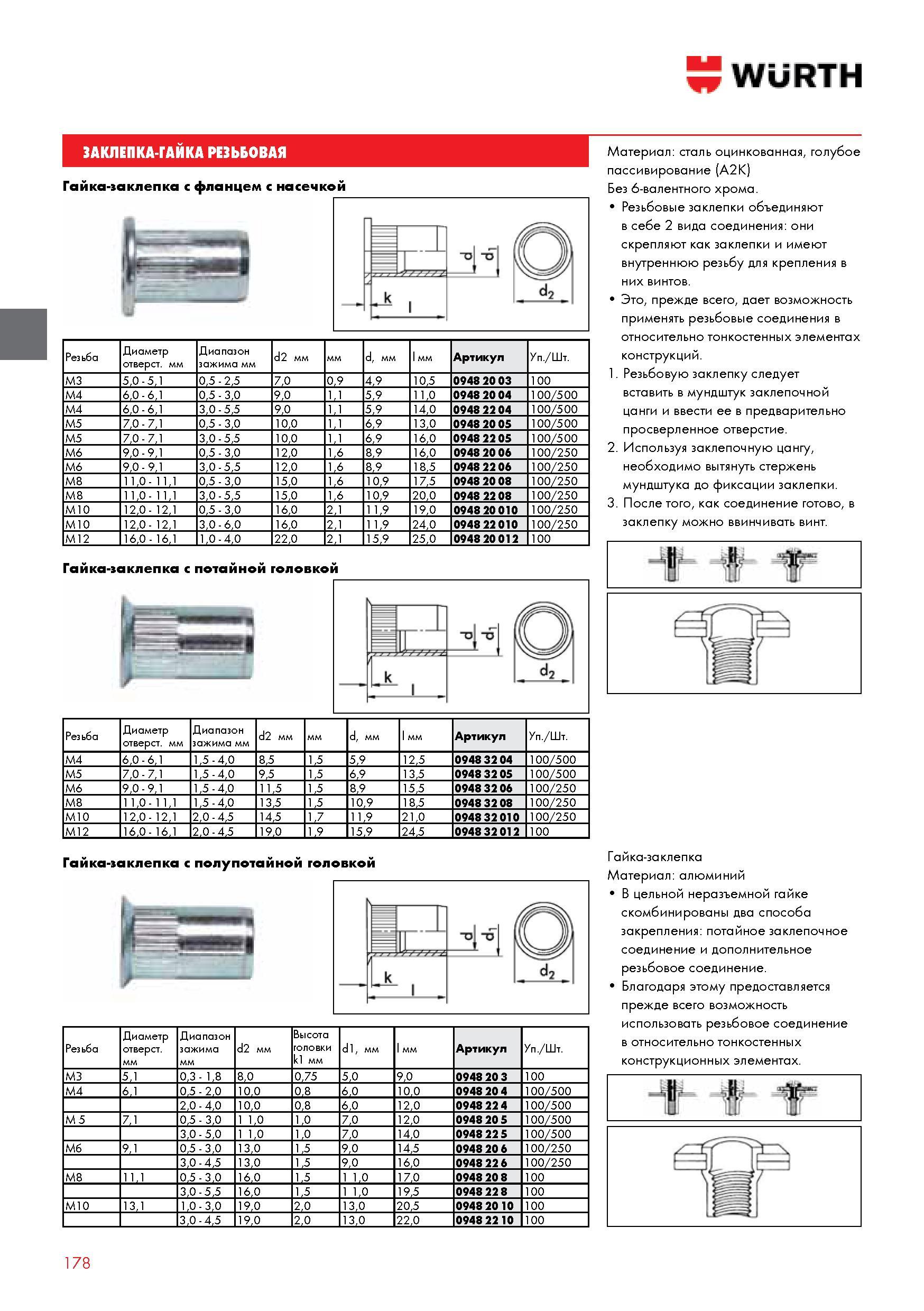

ЗАКЛЕПКА-ГАЙКА РЕЗЬБОВАЯ WURTH Гайка-заклепка с фланцем с насечкой Резьба Диаметр отверст мм Диапазон зажима мм d2 мм мм d мм мм Артикул Уп Шт M3 50 -

ЗАКЛЕПКА-ГАЙКА РЕЗЬБОВАЯ WURTH Гайка-заклепка с фланцем с насечкой Резьба Диаметр отверст. мм Диапазон зажима мм d2 мм мм d мм мм Артикул Уп. Шт. M3 50 - 51 05 - 25 70 09 49 105 0948 20 03 100 M4 60 - 61 05 - 30 90 11 59 110 0948 20 04 100 500 M4 60 - 61 30 - 55 90 11 59 140 0948 22 04 100 500 M5 70 - 71 05 - 30 100 11 69 130 0948 20 05 100 500 M5 70 - 71 30 - 55 100 11 69 160 0948 22 05 100 500 M6 90 - 91 05 - 30 120 16 89 160 0948 20 06 100 250 M6 90 - 91 30 - 55 120 16 89 185 0948 22 06 100 250 M8 110 - 111 05 - 30 150 16 109 175 0948 20 08 100 250 M8 110 - 111 30 - 55 150 16 109 200 0948 22 08 100 250 M10 120 - 121 05 - 30 160 21 119 190 0948 20 010 100 250 M10 120 - 121 30 - 60 160 21 119 240 0948 22 010 100 250 M12 160 - 161 10 - 40 220 21 159 250 0948 20 012 100 Гайка-заклепка с потайной головкой Резьба Диаметр отверст. мм Диапазон зажима мм d2 мм мм d мм мм Артикул Уп. Шт. M4 60 - 61 15 - 40 85 15 59 125 0948 32 04 100 500 M5 70 - 71 15 - 40 95 15 69 135 0948 32 05 100 500 M6 90 - 91 15 - 40 115 15 89 155 0948 32 06 100 250 M8 110 - 111 15 - 40 135 15 109 185 0948 32 08 100 250 M10 120 - 121 20 - 45 145 17 119 210 0948 32 010 100 250 M12 160 - 161 20 - 45 190 19 159 245 0948 32 012 100 Резьба Диаметр отверст. Диапазон зажима d2 мм Высота головки k1 мм d1 мм мм Артикул Уп. Шт. МЗ 51 03 - 18 80 075 50 90 0948 20 3 100 М4 61 05 - 20 100 08 60 100 0948 20 4 100 500 20 - 40 100 08 60 120 0948 22 4 100 500 М 5 71 05 - 30 1 10 10 70 120 0948 20 5 100 500 30 - 50 1 10 10 70 140 0948 22 5 100 500 Мб 91 05 - 30 130 15 90 145 0948 20 6 100 250 30 - 45 130 15 90 160 0948 22 6 100 250 М8 111 05 - 30 160 15 1 10 170 0948 20 8 100 30 - 55 160 15 1 10 195 0948 22 8 100 М10 131 10 - 30 190 20 130 205 0948 20 10 100 30 - 45 190 20 130 220 0948 22 10 100 Материал сталь оцинкованная голубое пассивирование (А2К) Без 6-валентного хрома. Резьбовые заклепки объединяют в себе 2 вида соединения они скрепляют как заклепки и имеют внутреннюю резьбу для крепления в них винтов. Это прежде всего дает возможность применять резьбовые соединения в относительно тонкостенных элементах конструкций. 1. Резьбовую заклепку следует вставить в мундштук заклепочной цанги и ввести ее в предварительно просверленное отверстие. 2. Используя заклепочную цангу необходимо вытянуть стержень мундштука до фиксации заклепки. 3. После того как соединение готово в заклепку можно ввинчивать винт. Гайка-заклепка Материал алюминий В цельной неразъемной гайке скомбинированы два способа закрепления потайное заклепочное соединение и дополнительное резьбовое соединение. Благодаря этому предоставляется прежде всего возможность использовать резьбовое соединение в относительно тонкостенных конструкционных элементах. 178
