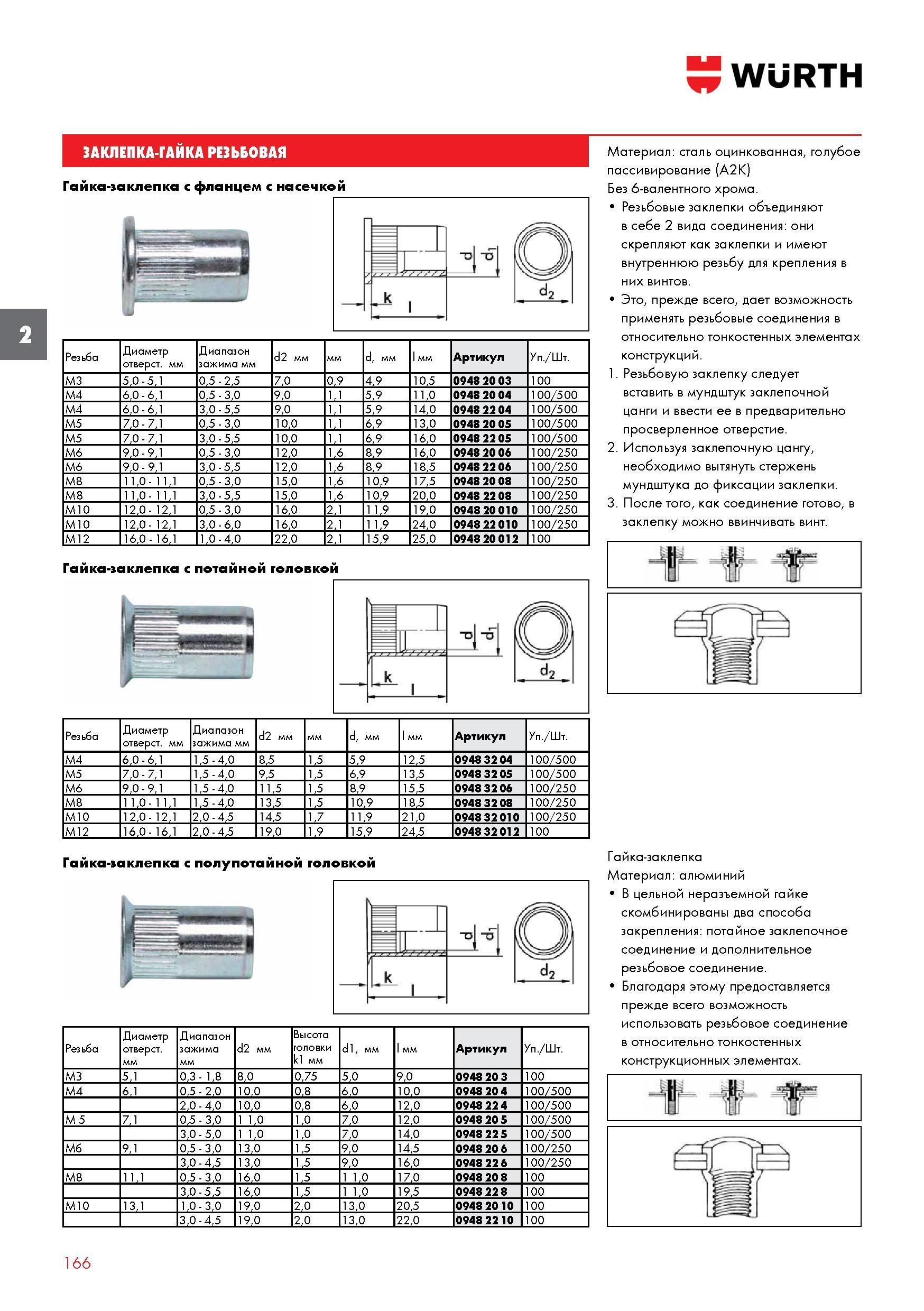

Заклепка-гайка Wurth резьбовая с фланцем с насечкой Резьба Диаметр отверстия мм Диапазон зажима мм d2 мм d, мм l мм Артикул Штук в упаковке M3 5,

Заклепка-гайка Wurth резьбовая с фланцем с насечкой Резьба Диаметр отверстия мм Диапазон зажима мм d2 мм d, мм l мм Артикул Штук в упаковке M3 5,0 - 5,1 0,5 - 2,5 7,0 0,9 4,9 10,5 0948 20 03 100 M4 6,0 - 6,1 0,5 - 3,0 9,0 1,1 5,9 11,0 0948 20 04 100/500 M4 6,0 - 6,1 3,0 - 5,5 9,0 1,1 5,9 14,0 0948 22 04 100/500 M5 7,0 - 7,1 0,5 - 3,0 10,0 1,1 6,9 13,0 0948 20 05 100/500 M5 7,0 - 7,1 3,0 - 5,5 10,0 1,1 6,9 16,0 0948 22 05 100/500 M6 9,0 - 9,1 0,5 - 3,0 12,0 1,6 8,9 16,0 0948 20 06 100/250 M6 9,0 - 9,1 3,0 - 5,5 12,0 1,6 8,9 18,5 0948 22 06 100/250 M8 11,0 - 11,1 0,5 - 3,0 15,0 1,6 10,9 17,5 0948 20 08 100/250 M8 11,0 - 11,1 3,0 - 5,5 15,0 1,6 10,9 20,0 0948 22 08 100/250 M10 12,0 - 12,1 0,5 - 3,0 16,0 2,1 11,9 19,0 0948 20 010 100/250 M10 12,0 - 12,1 3,0 - 6,0 16,0 2,1 11,9 24,0 0948 22 010 100/250 M12 16,0 - 16,1 1,0 - 4,0 22,0 2,1 15,9 25,0 0948 20 012 100 Гайка-заклепка с потайной головкой 2 Резьба Диаметр отверстия мм Диапазон зажима мм d2 мм d, мм l мм Артикул Штук в упаковке M4 6,0 - 6,1 1,5 - 4,0 8,5 1,5 5,9 12,5 0948 32 04 100/500 M5 7,0 - 7,1 1,5 - 4,0 9,5 1,5 6,9 13,5 0948 32 05 100/500 M6 9,0 - 9,1 1,5 - 4,0 11,5 1,5 8,9 15,5 0948 32 06 100/250 M8 11,0 - 11,1 1,5 - 4,0 13,5 1,5 10,9 18,5 0948 32 08 100/250 M10 12,0 - 12,1 2,0 - 4,5 14,5 1,7 11,9 21,0 0948 32 010 100/250 M12 16,0 - 16,1 2,0 - 4,5 19,0 1,9 15,9 24,5 0948 32 012 100 Гайка-заклепка с полупотайной головкой Резьба Диаметр отверстия Диапазон зажима d2 мм Высота головки k1 мм d1, мм l мм Артикул Штук в упаковке МЗ 5.1 ,о 8 8,0 0,75 5,0 9,0 0948 20 3 100 М4 6,1 0,5 - 2,0 10,0 0,8 6,0 10,0 0948 20 4 100/500 2,0 - 4,0 10,0 0,8 6,0 12,0 0948 22 4 100/500 М 5 7,1 0,5 - 3,0 1 1,0 1,0 7,0 12,0 0948 20 5 100/500 3,0 - 5,0 1 1,0 1,0 7,0 14,0 0948 22 5 100/500 Мб 9,1 0,5 - 3,0 13,0 1,5 9,0 14,5 0948 20 6 100/250 3,0 - 4,5 13,0 1,5 9,0 16,0 0948 22 6 100/250 М8 11,1 0,5 - 3,0 16,0 1,5 1 1,0 17,0 0948 20 8 100 3,0 - 5,5 16,0 1,5 1 1,0 19,5 0948 22 8 100 М10 13,1 1,0 - 3,0 19,0 2,0 13,0 20,5 0948 20 10 100 3,0 - 4,5 19,0 2,0 13,0 22,0 0948 22 10 100 WURTH Материал сталь оцинкованная, голубое пассивирование (А2К) Без 6-валентного хрома. Резьбовые заклепки объединяют в себе 2 вида соединения они скрепляют как заклепки и имеют внутреннюю резьбу для крепления в них винтов. Это, прежде всего, дает возможность применять резьбовые соединения в относительно тонкостенных элементах конструкций. 1. Резьбовую заклепку следует вставить в мундштук заклепочной цанги и ввести ее в предварительно просверленное отверстие. 2. Используя заклепочную цангу, необходимо вытянуть стержень мундштука до фиксации заклепки. 3. После того, как соединение готово, в заклепку можно ввинчивать винт. Гайка-заклепка Материал алюминий В цельной неразъемной гайке скомбинированы два способа закрепления потайное заклепочное соединение и дополнительное резьбовое соединение. Благодаря этому предоставляется прежде всего возможность использовать резьбовое соединение в относительно тонкостенных конструкционных элементах. 166
