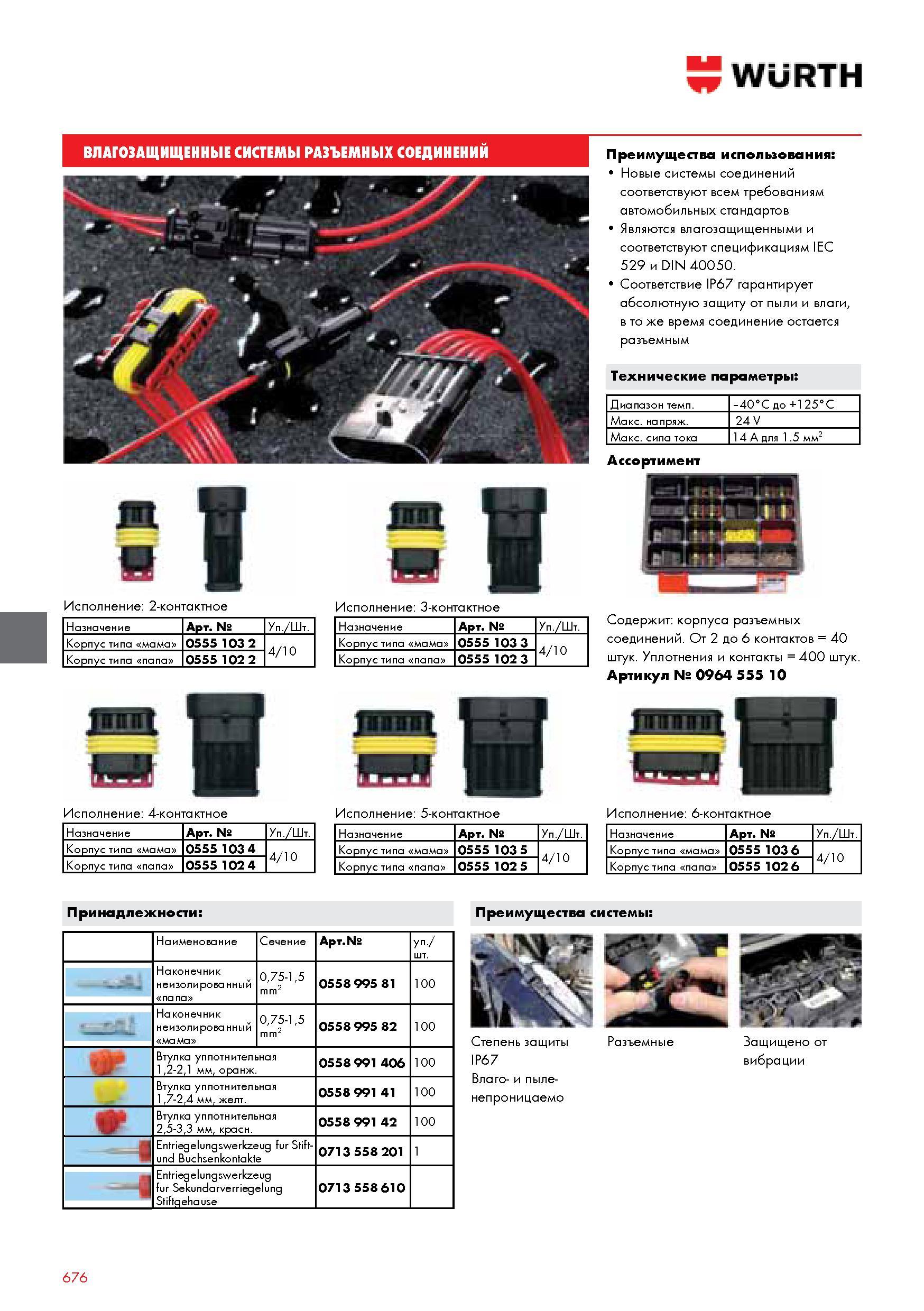

676 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.676

WURTH ВЛАГОЗАЩИЩЕННЫЕ СИСТЕМЫ РАЗЪЕМНЫХ СОЕДИНЕНИЙ Исполнение 2-контактное Исполнение 3-контактное Назначение Арт Уп Шт Корпус типа мама 0555 103 3 4 Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 676 0676 Lab2u

WURTH ВЛАГОЗАЩИЩЕННЫЕ СИСТЕМЫ РАЗЪЕМНЫХ СОЕДИНЕНИЙ Исполнение 2-контактное Исполнение 3-контактное Назначение Арт. Уп. Шт. Корпус типа мама 0555 103 3 4 10 Корпус типа папа 0555 102 3 Назначение Арт. Уп. Шт. Корпус типа мама 0555 103 2 4 10 Корпус типа папа 0555 102 2 Исполнение 4-контактное Назначение Арт. Уп. Шт. Корпус типа мама 0555 103 4 4 10 Корпус типа папа 0555 102 4 Исполнение 5-контактное Назначение Арт. Уп. Шт. Корпус типа мама 0555 103 5 4 10 Корпус типа папа 0555 102 5 Преимущества использования Новые системы соединений соответствуют всем требованиям автомобильных стандартов Являются влагозащищенными и соответствуют спецификациям IEC 529 и DIN 40050. Соответствие IP67 гарантирует абсолютную защиту от пыли и влаги в то же время соединение остается разъемным Технические параметры Диапазон темп. -40C до + 125C Макс. напряж. 24 V Макс. сила тока 14 A для 1.5 мм2 Ассортимент Содержит корпуса разъемных соединений. От 2 до 6 контактов 40 штук. Уплотнения и контакты 400 штук. Артикул 0964 555 10 Исполнение 6-контактное Назначение Арт. Уп. Шт. Корпус типа мама 0555 103 6 4 10 Корпус типа папа 0555 102 6 Принадлежности Наименование Сечение Арт. уп. шт. s-Ai Наконечник неизолированный папа 075-15 mm2 0558 995 81 100 Наконечник неизолированный 075-15 mm2 0558 995 82 100 Шг Втулка уплотнительная 12-21 мм оранж. 0558 991 406 100 Втулка уплотнительная 17-24 мм желт. 0558 991 41 100 Г Втулка уплотнительная 25-33 мм красн. 0558 991 42 100 1 Entriegelungswerkzeug fur Stift-und Buchsenkontakte 0713 558 201 1 Entriegelungswerkzeug fur Sekundarverriegelung Stiftgehause 0713 558 610 Преимущества системы Степень защиты Разъемные Защищено от IP67 вибрации Влаго- и пыленепроницаемо 676
