796 Каталог WALTER 2013 Дополнение к общему Стр.G-34 |
|||||

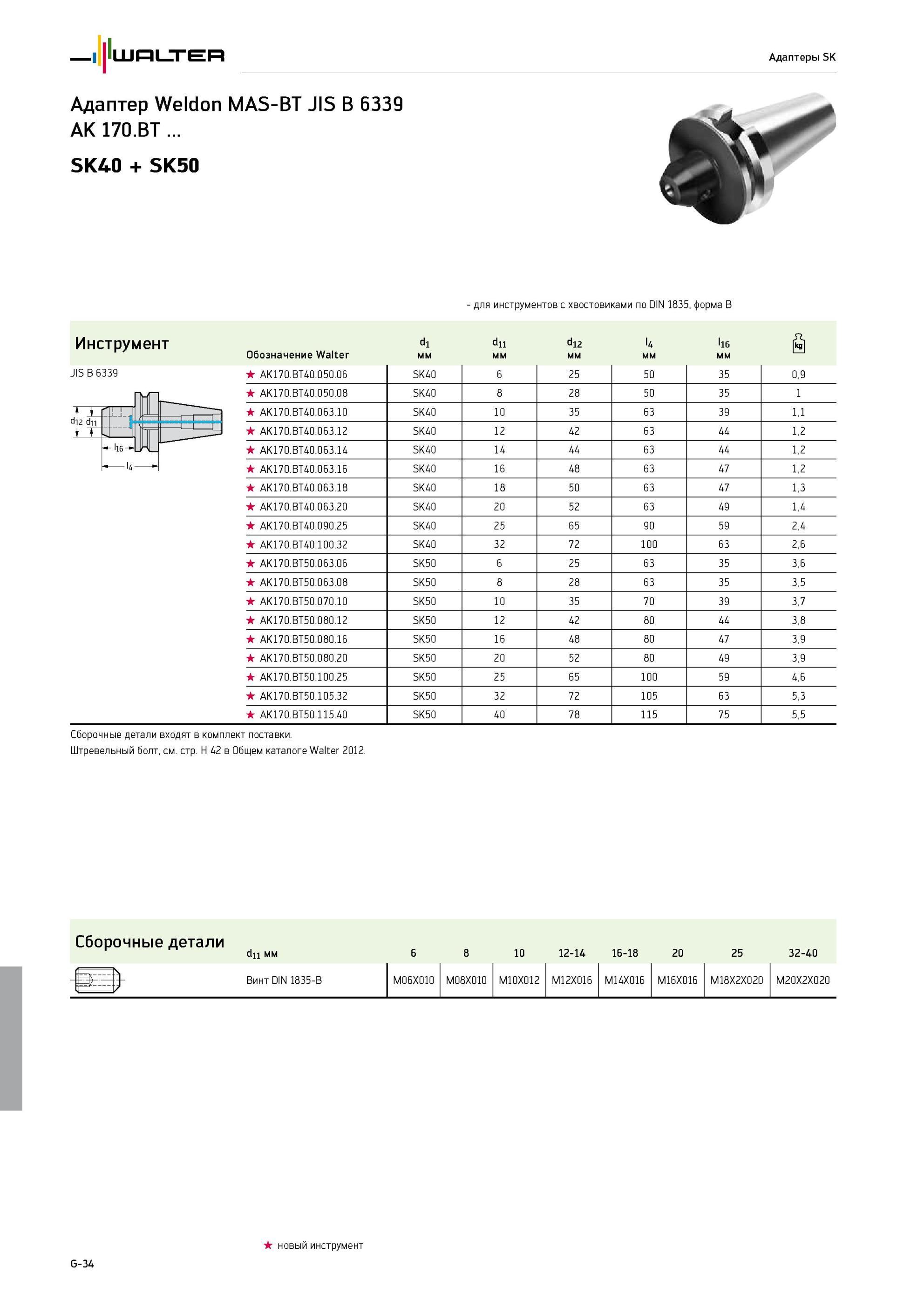

Weldon Оправка для инструментов с хвостовиками по DIN 1835 форма B Инструментальная оснастка с конусом 7:24 для станков с ЧПУ и системой автозамены инструмента WalteWeldon Оправка для инструментов с хвостовиками по DIN 1835 форма B Инструментальная оснастка с конусом 7:24 для станков с ЧПУ и системой автозамены инструмента Walter Адаптеры SK Адаптер Weldon MAS-BT JIS B 6339 AK 170.BT SK40 + SK50 для инструментов с хвостовиками по DIN 1835, форма B Инструмент JIS B 6339 Обозначение Walter d1 мм d11 мм d12 мм l4 мм l16 мм AK170.BT40.050.06 SK40 6 25 50 35 0,9 AK170.BT40.050.08 SK40 8 28 50 35 1 AK170.BT40.063.10 SK40 10 35 63 39 1,1 AK170.BT40.063.12 SK40 12 42 63 44 1,2 AK170.BT40.063.14 SK40 14 44 63 44 1,2 AK170.BT40.063.16 SK40 16 48 63 47 1,2 AK170.BT40.063.18 SK40 18 50 63 47 1,3 AK170.BT40.063.20 SK40 20 52 63 49 1,4 AK170.BT40.090.25 SK40 25 65 90 59 2,4 AK170.BT40.100.32 SK40 32 72 100 63 2,6 AK170.BT50.063.06 SK50 6 25 63 35 3,6 AK170.BT50.063.08 SK50 8 28 63 35 3,5 AK170.BT50.070.10 SK50 10 35 70 39 3,7 AK170.BT50.080.12 SK50 12 42 80 44 3,8 AK170.BT50.080.16 SK50 16 48 80 47 3,9 AK170.BT50.080.20 SK50 20 52 80 49 3,9 AK170.BT50.100.25 SK50 25 65 100 59 4,6 AK170.BT50.105.32 SK50 32 72 105 63 5,3 AK170.BT50.115.40 SK50 40 78 115 75 5,5 Сборочные детали входят в комплект поставки. Штревельный болт, см. стр. H 42 в Общем каталоге Walter 2012. Сборочные детали d11 мм 6 8 10 12-14 16-18 20 25 32-40 Винт DIN 1835-B M06X010 M08X010 M10X012 M12X016 M14X016 M16X016 M18X2X020 M20X2X020 G-34 новый инструмент |
|||||
