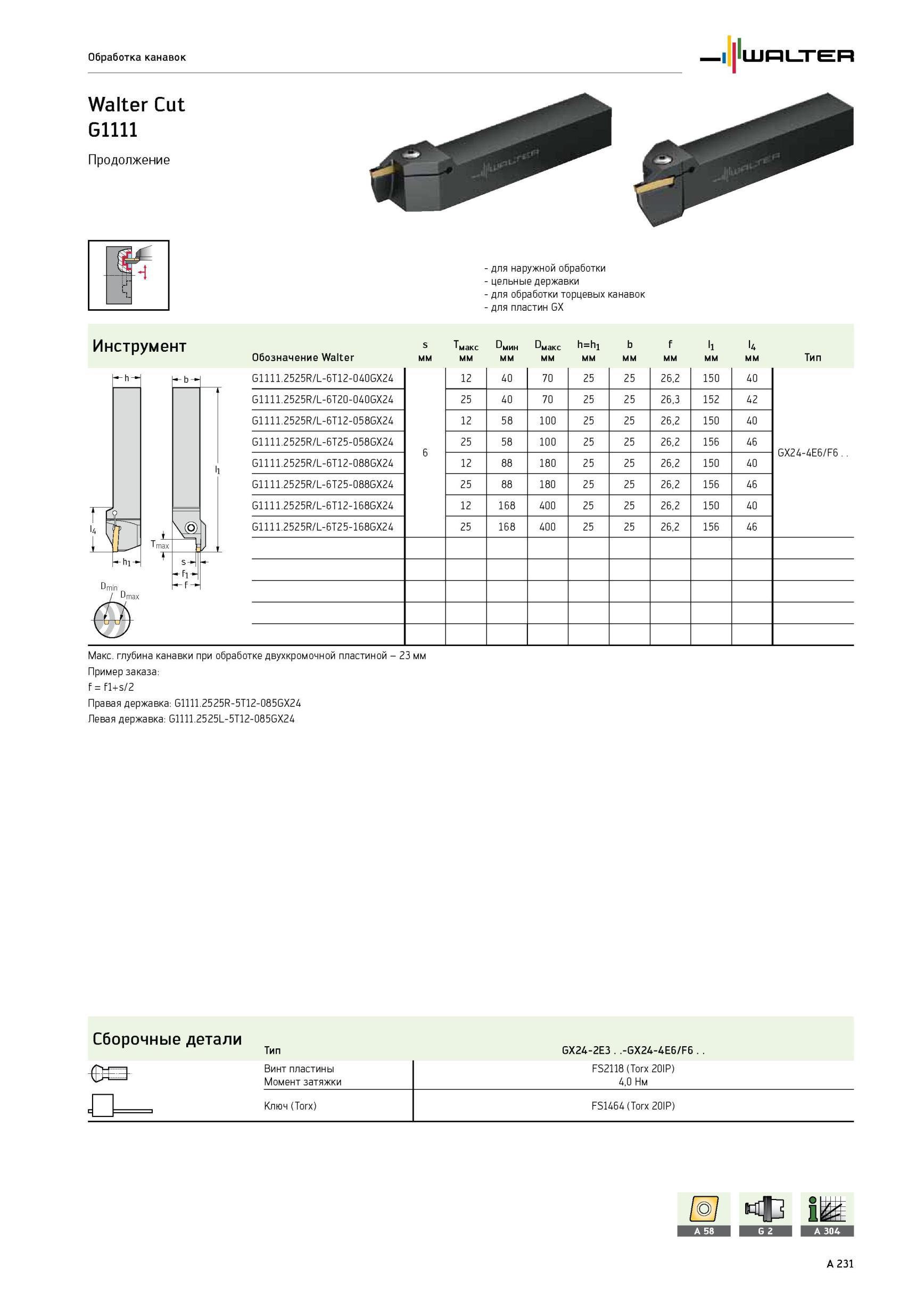

Walter Cut G1111 для наружной обработки цельные державки для обработки торцевых канавок для пластин GX Инструмент -h4 h-b -fl- f- Обозначение s мм 1 макс мм имин мм макс мм h=h1 мм b мм f мм l1 мм u мм Тип G1111.2525R/L-6T12-040GX24 6 12 40 70 25 25 26,2 150 40 GX24-4E6/F6.. G1111.2525R/L-6T20-040GX24 25 40 70 25 25 26,3 152 42 G1111.2525R/L-6T12-058GX24 12 58 100 25 25 26,2 150 40 G1111.2525R/L-6T25-058GX24 25 58 100 25 25 26,2 156 46 G1111.2525R/L-6T12-088GX24 12 88 180 25 25 26,2 150 40 G1111.2525R/L-6T25-088GX24 25 88 180 25 25 26,2 156 46 G1111.2525R/L-6T12-168GX24 12 168 400 25 25 26,2 150 40 G1111.2525R/L-6T25-168GX24 25 168 400 25 25 26,2 156 46 Максимальная глубина канавки при обработке двухкромочной пластиной - 23 мм Пример заказа f f1+s/2 Правая державка G1111.2525R-5T12-085GX24 Левая державка G1111.2525L-5T12-085GX24 T max и Сборочные детали Тип GX24-2E3 -GX24-4E6/F6 Винт пластины Момент затяжки FS2118 (Torx 20IP) 4,0 Нм q Ключ (Torx) FS1464 (Torx 20IP) A 231 Обработка канавок
