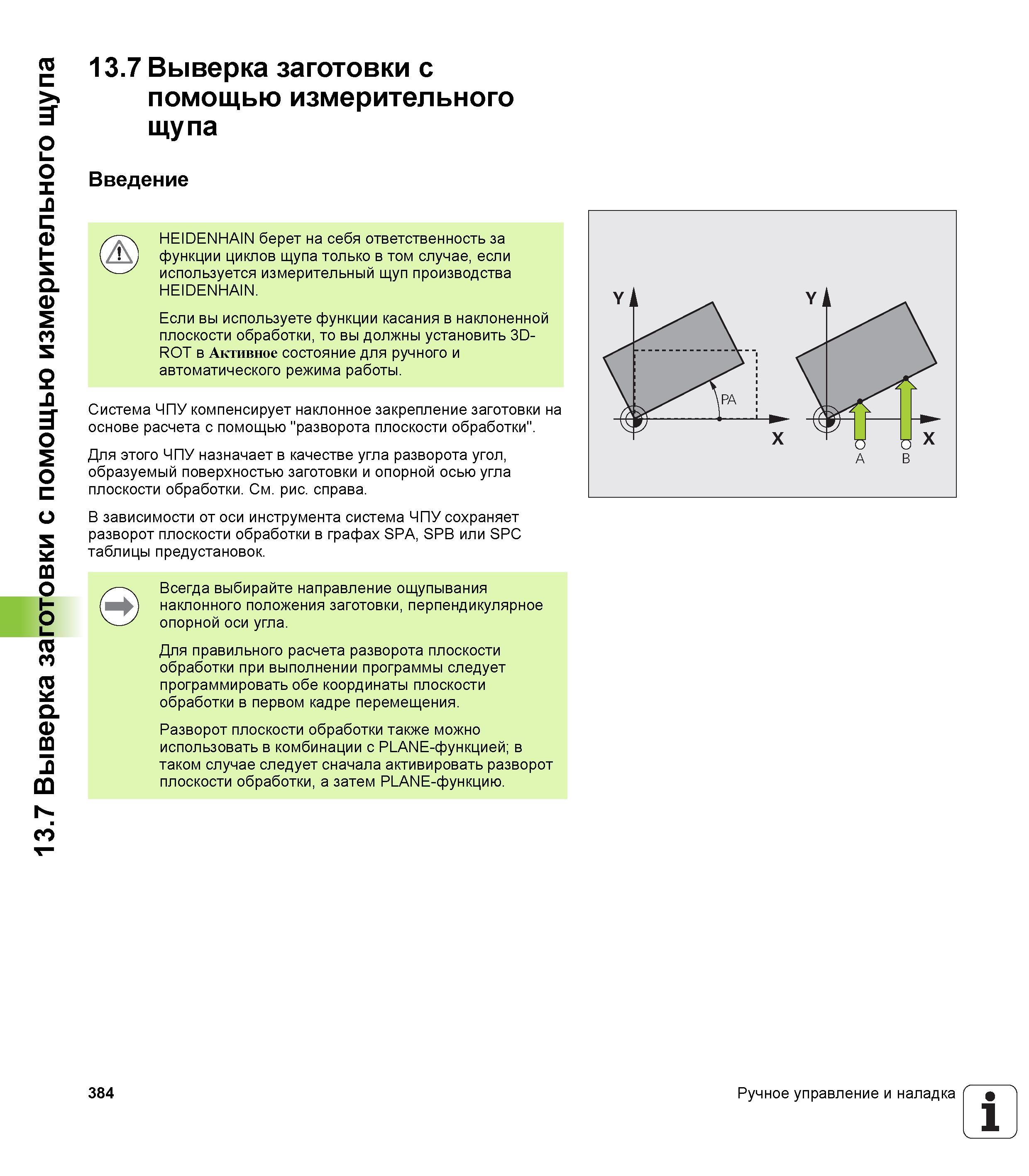

Выверка заготовки с помощью измерительного щупа Введение HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае

Выверка заготовки с помощью измерительного щупа Введение HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы. Система ЧПУ компенсирует наклонное закрепление заготовки на основе расчета с помощью "разворота плоскости обработки". Для этого ЧПУ назначает в качестве угла разворота угол образуемый поверхностью заготовки и опорной осью угла плоскости обработки. См. рис. справа. В зависимости от оси инструмента система ЧПУ сохраняет разворот плоскости обработки в графах SPA SPB или SPC таблицы предустановок. Всегда выбирайте направление ощупывания наклонного положения заготовки перпендикулярное опорной оси угла. Для правильного расчета разворота плоскости обработки при выполнении программы следует программировать обе координаты плоскости обработки в первом кадре перемещения. Разворот плоскости обработки также можно использовать в комбинации с PLANE-функцией в таком случае следует сначала активировать разворот плоскости обработки а затем PLANE-функцию. 384 Ручное управление и наладка 1 13.7 Выверка заготовки с помощью измерительного щупа 13.7
