Высокопроизводительные цельные твердосплавные концевые фрезы Kennametal Черновая обработка Рекомендации по применению F4BJ-F6BJ DL DIN 6527 А 1 Группа

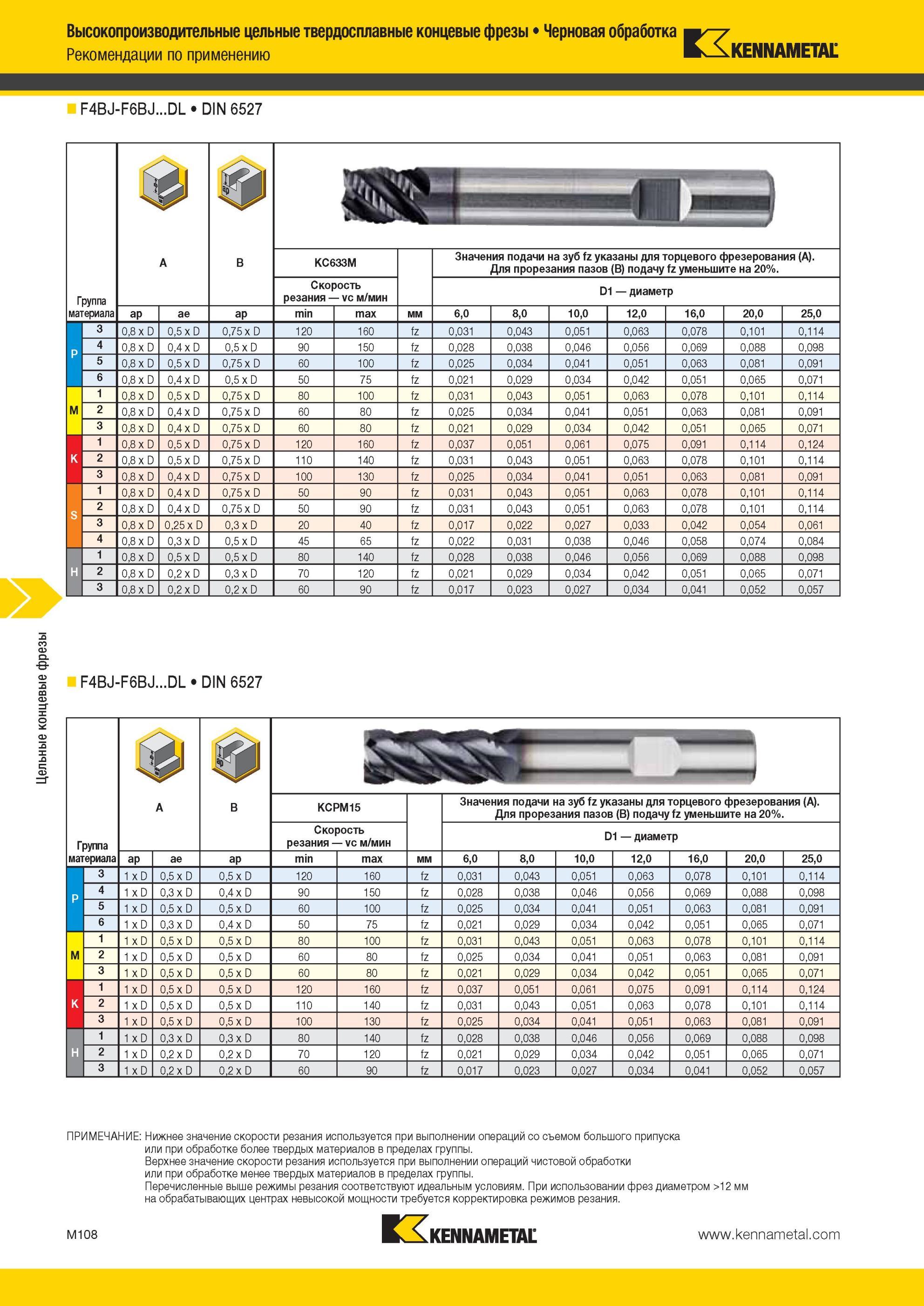

Высокопроизводительные цельные твердосплавные концевые фрезы Kennametal Черновая обработка Рекомендации по применению F4BJ-F6BJ...DL DIN 6527 А 1 Группа KC633M Значения подачи на зуб fz указаны для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. Скорость резания Vc м/мин D1 диаметр материала ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 3 0,8 x D 0,5 x D 0,75 x D 120 160 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 4 0,8 x D 0,4 x D 0,5 x D 90 150 fz 0,028 0,038 0,046 0,056 0,069 0,088 0,098 p P M 5 0,8 x D 0,5 x D 0,75 x D 60 100 fz 0,025 0,034 0,041 0,051 0,063 0,081 0,091 6 0,8 x D 0,4 x D 0,5 x D 50 75 fz 0,021 0,029 0,034 0,042 0,051 0,065 0,071 1 0,8 x D 0,5 x D 0,75 x D 80 100 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 2 0,8 x D 0,4 x D 0,75 x D 60 80 fz 0,025 0,034 0,041 0,051 0,063 0,081 0,091 3 0,8 x D 0,4 x D 0,75 x D 60 80 fz 0,021 0,029 0,034 0,042 0,051 0,065 0,071 K 1 0,8 x D 0,5 x D 0,75 x D 120 160 fz 0,037 0,051 0,061 0,075 0,091 0,114 0,124 2 0,8 x D 0,5 x D 0,75 x D 110 140 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 3 0,8 x D 0,4 x D 0,75 x D 100 130 fz 0,025 0,034 0,041 0,051 0,063 0,081 0,091 1 0,8 x D 0,4 x D 0,75 x D 50 90 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 2 0,8 x D 0,4 x D 0,75 x D 50 90 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 3 0,8 x D 0,25 x D 0,3 x D 20 40 fz 0,017 0,022 0,027 0,033 0,042 0,054 0,061 4 0,8 x D 0,3 x D 0,5 x D 45 65 fz 0,022 0,031 0,038 0,046 0,058 0,074 0,084 H 1 0,8 x D 0,5 x D 0,5 x D 80 140 fz 0,028 0,038 0,046 0,056 0,069 0,088 0,098 2 0,8 x D 0,2 x D 0,3 x D 70 120 fz 0,021 0,029 0,034 0,042 0,051 0,065 0,071 3 0,8 x D 0,2 x D 0,2 x D 60 90 fz 0,017 0,023 0,027 0,034 0,041 0,052 0,057 F4BJ-F6BJ...DL DIN 6527 Группа A B KCPM15 Значения подачи на зуб fz указаны для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. Скорость резания Vc м/мин D1 диаметр материала ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 P 3 1 x D 0,5 x D 0,5 x D 120 160 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 4 1 x D 0,3 x D 0,4 x D 90 150 fz 0,028 0,038 0,046 0,056 0,069 0,088 0,098 p M 5 1 x D 0,5 x D 0,5 x D 60 100 fz 0,025 0,034 0,041 0,051 0,063 0,081 0,091 6 1 x D 0,3 x D 0,4 x D 50 75 fz 0,021 0,029 0,034 0,042 0,051 0,065 0,071 1 1 x D 0,5 x D 0,5 x D 80 100 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 2 1 x D 0,5 x D 0,5 x D 60 80 fz 0,025 0,034 0,041 0,051 0,063 0,081 0,091 3 1 x D 0,5 x D 0,5 x D 60 80 fz 0,021 0,029 0,034 0,042 0,051 0,065 0,071 K 1 1 x D 0,5 x D 0,5 x D 120 160 fz 0,037 0,051 0,061 0,075 0,091 0,114 0,124 2 1 x D 0,5 x D 0,5 x D 110 140 fz 0,031 0,043 0,051 0,063 0,078 0,101 0,114 3 1 x D 0,5 x D 0,5 x D 100 130 fz 0,025 0,034 0,041 0,051 0,063 0,081 0,091 H 1 1 x D 0,3 x D 0,3 x D 80 140 fz 0,028 0,038 0,046 0,056 0,069 0,088 0,098 2 1 x D 0,2 x D 0,2 x D 70 120 fz 0,021 0,029 0,034 0,042 0,051 0,065 0,071 3 1 x D 0,2 x D 0,2 x D 60 90 fz 0,017 0,023 0,027 0,034 0,041 0,052 0,057 ПРИМЕЧАНИЕ Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. M108
