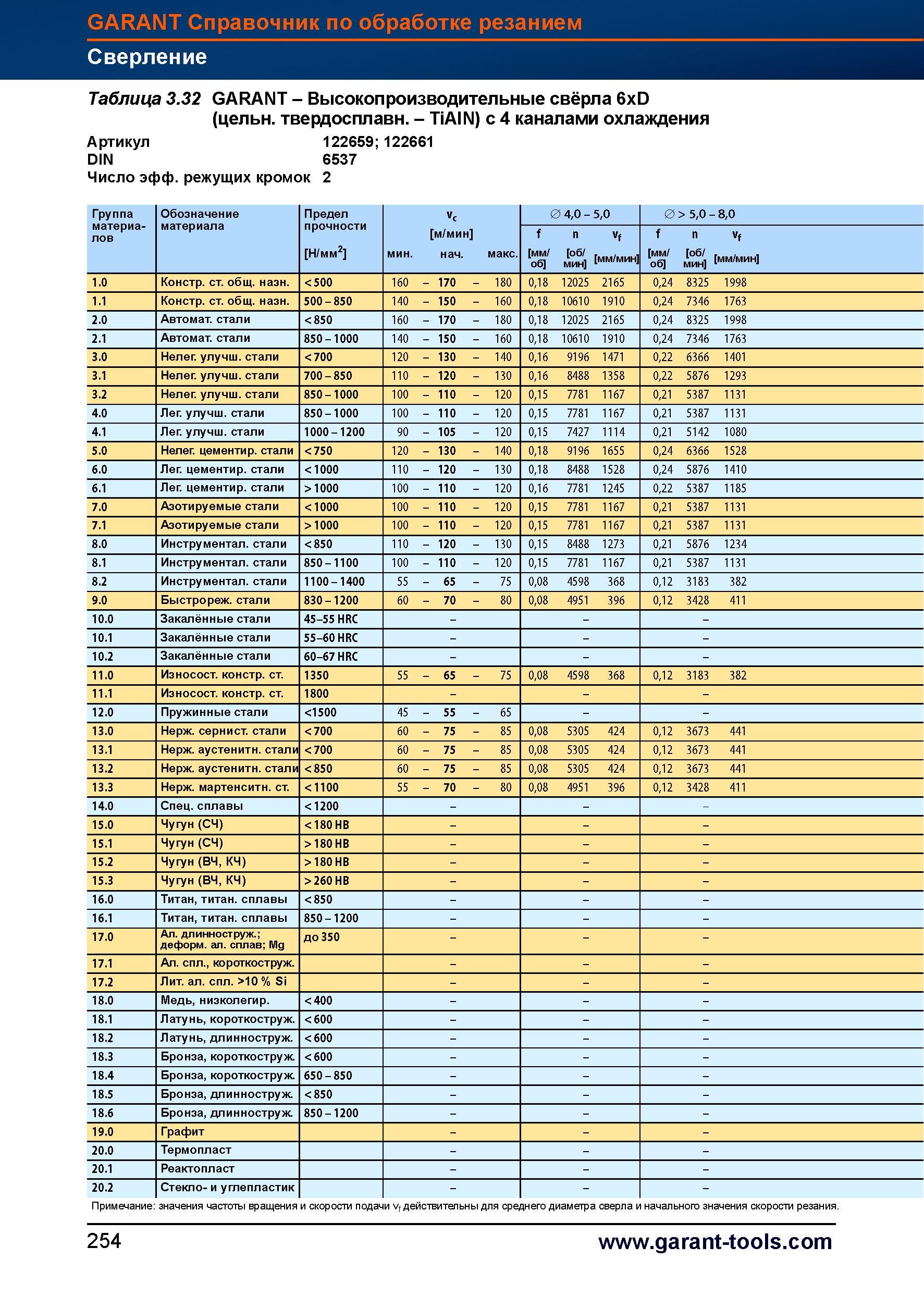

Высокопроизводительные свёрла Garant Hoffmann Group 6xD (цельные твердосплавные - TiAIN) с 4 каналами охлаждения Артикул 122659 122661 DIN

Высокопроизводительные свёрла Garant Hoffmann Group 6xD (цельные твердосплавные - TiAIN) с 4 каналами охлаждения Артикул 122659 122661 DIN 6537 Число эффективных режущих кромок инструмента 2 Группа материалов Обозначение материала Предел прочности Vc 0 4,0 - 5,0 0 > 5,0 - 8,0 м/мин f Vf f Vf Н/мм2 минимальная начальная максимальная омбТ Йч н 1.0 Конструкционные стали общего назначения 500 160 - 170 - 180 0,18 12025 2165 0,24 8325 1998 1.1 Конструкционные стали общего назначения 500 - 850 140 - 150 - 160 0,18 10610 1910 0,24 7346 1763 2.0 Автоматные стали 850 160 - 170 - 180 0,18 12025 2165 0,24 8325 1998 2.1 Автоматные стали 850 - 1000 140 - 150 - 160 0,18 10610 1910 0,24 7346 1763 3.0 Нелегированные улучшенные стали 700 120 - 130 - 140 0,16 9196 1471 0,22 6366 1401 3.1 Нелегированные улучшенные стали 700 - 850 110 - 120 - 130 0,16 8488 1358 0,22 5876 1293 3.2 Нелегированные улучшенные стали 850 - 1000 100 - 110 - 120 0,15 7781 1167 0,21 5387 1131 4.0 Легированные улучшенные стали 850 - 1000 100 - 110 - 120 0,15 7781 1167 0,21 5387 1131 4.1 Легированные улучшенные стали 1000 - 1200 90 - 105 - 120 0,15 7427 1114 0,21 5142 1080 5.0 Нелегированные цементированные стали 750 120 - 130 - 140 0,18 9196 1655 0,24 6366 1528 6.0 Легированные цементированные стали 1000 110 - 120 - 130 0,18 8488 1528 0,24 5876 1410 6.1 Легированные цементированные стали > 1000 100 - 110 - 120 0,16 7781 1245 0,22 5387 1185 7.0 Азотируемые стали 1000 100 - 110 - 120 0,15 7781 1167 0,21 5387 1131 7.1 Азотируемые стали > 1000 100 - 110 - 120 0,15 7781 1167 0,21 5387 1131 8.0 Инструментальные стали 850 110 - 120 - 130 0,15 8488 1273 0,21 5876 1234 8.1 Инструментальные стали 850 - 1100 100 - 110 - 120 0,15 7781 1167 0,21 5387 1131 8.2 Инструментальные стали 1100 - 1400 55 - 65 - 75 0,08 4598 3 68 0,12 3183 382 9.0 Быстрорежущие стали 830 - 1200 60 - 70 - 80 0,08 4951 396 0,12 3428 411 10.0 Закалённые стали 45-55 HRC - 10.1 Закалённые стали 55-60HRC - 10.2 Закалённые стали 60-67HRC - 11.0 Износостойкие конструкционные стали 1350 55 - 65 - 75 0,08 4598 3 68 0,12 3183 382 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 45 - 55 - 65 13.0 Нержавеющие сернистые стали 700 60 - 75 - 85 0,08 5305 424 0,12 3673 441 13.1 Нержавеющие аустенитные стали 700 60 - 75 - 85 0,08 5305 424 0,12 3673 441 13.2 Нержавеющие аустенитные стали 850 60 - 75 - 85 0,08 5305 424 0,12 3673 441 13.3 Нержавеющие мартенситные стали 1100 55 - 70 - 80 0,08 4951 396 0,12 3428 411 14.0 Специальные сплавы 1200 - 15.0 Чугун (СЧ) 180HB - 15.1 Чугун (СЧ) >180HB - 15.2 Чугун (ВЧ, КЧ) >180HB - 15.3 Чугун (ВЧ, КЧ) >260HB - 16.0 Титан титановые сплавы 850 - 16.1 Титан титановые сплавы 850 - 1200 - 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 - 17.1 Ал. спл., короткоструж. - 17.2 Лит. ал. спл. >10 % Si - 18.0 Медь низколегированная 400 - 18.1 Латунь короткостружечная 600 - 18.2 Латунь длинностружечная 600 - 18.3 Бронза короткостружечная 600 - 18.4 Бронза короткостружечная 650 - 850 - 18.5 Бронза длинностружечная 850 - 18.6 Бронза длинностружечная 850 - 1200 - 19.0 Графит - 20.0 Термопласт - 20.1 Реактопласт - 20.2 Стекло- и углепластик - Примечание значения частоты вращения и скорости подачи vf действительны для среднего диаметра сверла и начального значения скорости резания. 254 GARANT Справочник по обработке резанием Сверление Таблица 3.32 GARANT -
