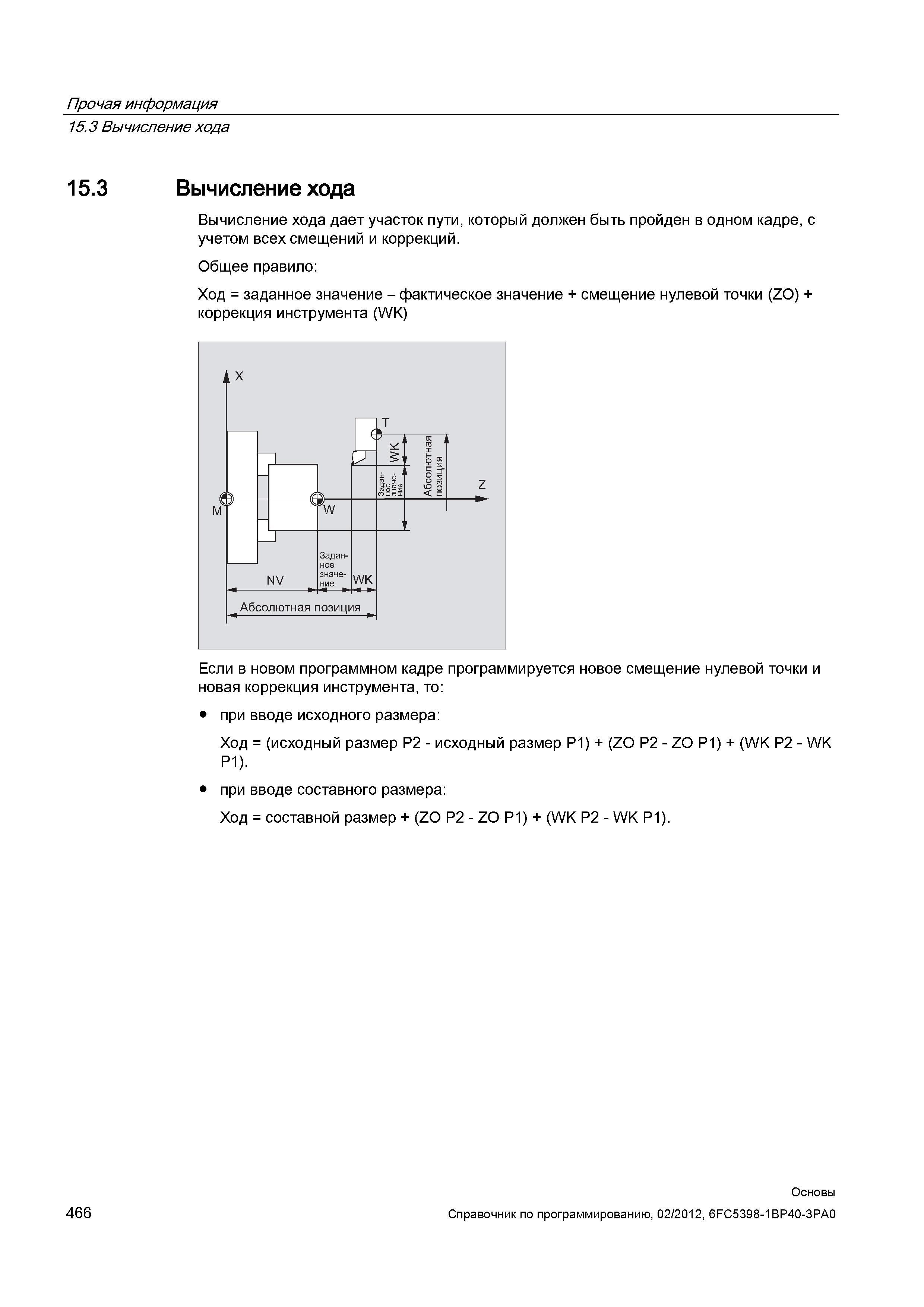

466 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.466 |
|||||
Вычисление хода дает участок пути который должен быть пройден в одном кадре с учетом всех смещений и коррекций Общее правило Ход заданное знВычисление хода дает участок пути который должен быть пройден в одном кадре с учетом всех смещений и коррекций. Общее правило Ход заданное значение - фактическое значение + смещение нулевой точки (ZO) + коррекция инструмента (WK) х s о m ю О с rw NV Задан- ное значе- ние WK Абсолютная позиция Если в новом программном кадре программируется новое смещение нулевой точки и новая коррекция инструмента то при вводе исходного размера Ход (исходный размер P2 - исходный размер P1) + (ZO P2 - ZO P1) + (WK P2 - WK P1). при вводе составного размера Ход составной размер + (ZO P2 - ZO P1) + (WK P2 - WK P1). 466 Основы Прочая информация 15.3 Вычисление хода 15.3 Вычисление хода |
|||||
