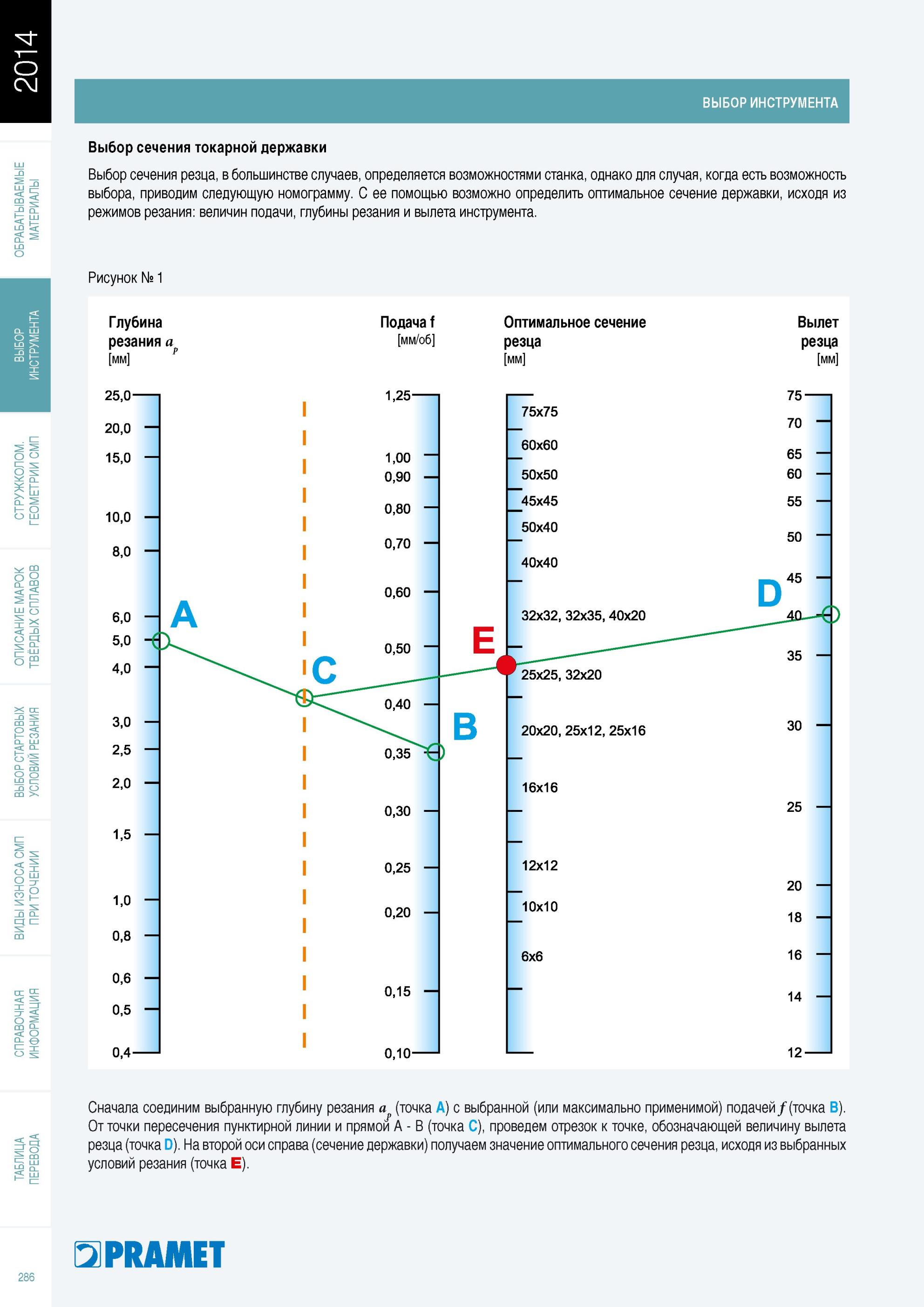

Выбор токарного инструмента Сечение державки для точения исходя из характеристик механической операции Глубина резания Подача Вылет режущего инструмента ВЫБОР ИНСТРУМЕНТА Выбор сечения токарной державки Выбор сечения резца, в большинстве случаев, определяется возможностями станка, однако для случая, когда есть возможность выбора, приводим следующую номограмму. С ее помощью возможно определить оптимальное сечение державки, исходя из режимов резания величин подачи, глубины резания и вылета инструмента. Рисунок № 1 Глубина резания а [мм] Подача f [мм/об] оптимальное сечение резца [мм] вылет резца [мм] 25. 0 20.0 15,0 i 1,25 1,00 0,90 75x75 60x60 50x50 75 70 65 60 10,0 8,0 6,0 5.0 -( 4.0 А С 0,80 0,70 0,60 0,50 E 45x45 50x40 40x40 32x32, 32x35, 40x20 25x25, 32x20 55 50 35 3,0 2,5 0,40 0,35 В 20x20, 25x12, 25x16 30 2,0 0,30 16x16 25 1,5 i 1,0 0,8 0,25 0,20 12x12 10x10 6x6 20 18 16 0,6 0,5 0,15 14 0,4 i 0,10 12 Сначала соединим выбранную глубину резания а (точка А с выбранной (или максимально применимой подачей /(точка B От точки пересечения пунктирной линии и прямой А В (точка С проведем отрезок к точке, обозначающей величину вылета резца (точка D На второй оси справа (сечение державки получаем значение оптимального сечения резца, исходя из выбранных условий резания (точка Е 286 PRAMET
