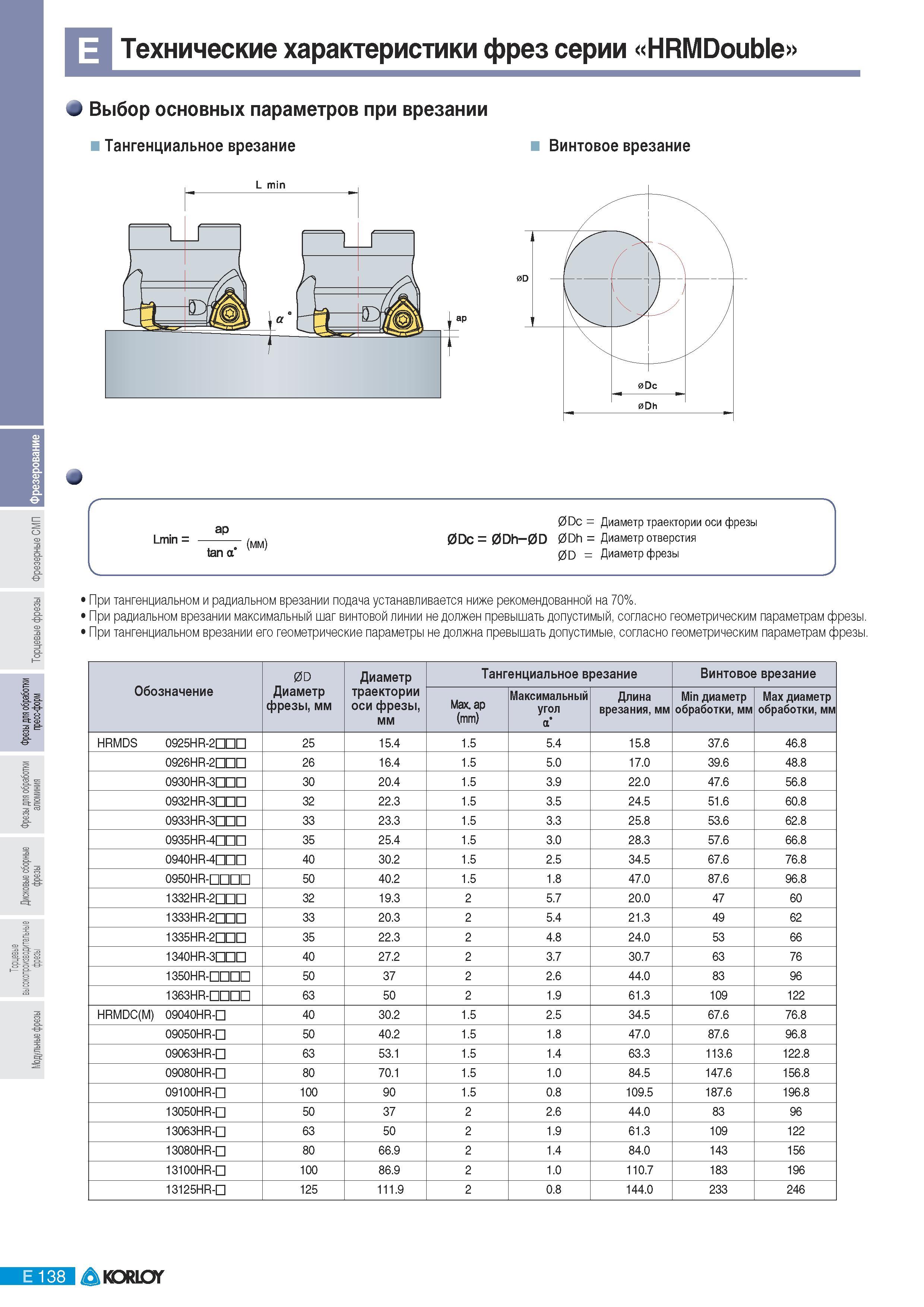

Выбор основных параметров фрезерной обработки при врезании Тангенциальное врезание Винтовое врезание Lmin ар tan а' (мм) 0Dc Диаметр траектории оси фрезы 0

Выбор основных параметров фрезерной обработки при врезании Тангенциальное врезание Винтовое врезание Lmin ар tan а' (мм) 0Dc Диаметр траектории оси фрезы 0Dc 0Dh 0D 0Dh Диаметротверстия 0D Диаметрфрезы 1 При тангенциальном и радиальном врезании подача устанавливается ниже рекомендованной на 70%. 1 При радиальном врезании максимальный шаг винтовой линии не должен превышать допустимый согласно геометрическим параметрам фрезы. 1 При тангенциальном врезании его геометрические параметры не должна превышать допустимые согласно геометрическим параметрам фрезы. 3-8- Обозначение 0D Диаметр фрезы мм Диаметр траектории оси фрезы мм Тангенциальное врезание Винтовое врезание Мах. ар (mm) Максимальный угол а Длина врезания мм Min диаметр обработки мм Max диаметр обработки мм HRMDS 0925HR-2nnn 25 15.4 1.5 5.4 15.8 37.6 46.8 0926HR-2mn 26 16.4 1.5 5.0 17.0 39.6 48.8 0930HR-3mn 30 20.4 1.5 3.9 22.0 47.6 56.8 0932HR-3mn 32 22.3 1.5 3.5 24.5 51.6 60.8 0933HR-3nnn 33 23.3 1.5 3.3 25.8 53.6 62.8 0935HR-4nnn 35 25.4 1.5 3.0 28.3 57.6 66.8 0940HR-4nnn 40 30.2 1.5 2.5 34.5 67.6 76.8 0950HR-nnnn 50 40.2 1.5 1.8 47.0 87.6 96.8 1332HR-2nm 32 19.3 2 5.7 20.0 47 60 1333HR-2nnn 33 20.3 2 5.4 21.3 49 62 1335HR-2nm 35 22.3 2 4.8 24.0 53 66 1340HR-3nm 40 27.2 2 3.7 30.7 63 76 1350HR-DD X 50 37 2 2.6 44.0 83 96 1363HR-DD X 63 50 2 1.9 61.3 109 122 HRMDC(M) 09040HR-D 40 30.2 1.5 2.5 34.5 67.6 76.8 09050HR-Q 50 40.2 1.5 1.8 47.0 87.6 96.8 09063HR-Q 63 53.1 1.5 1.4 63.3 113.6 122.8 09080HR-Q 80 70.1 1.5 1.0 84.5 147.6 156.8 09100HR-Q 100 90 1.5 0.8 109.5 187.6 196.8 13050HR-Q 50 37 2 2.6 44.0 83 96 13063HR-Q 63 50 2 1.9 61.3 109 122 13080HR-Q 80 66.9 2 1.4 84.0 143 156 13100HR-Q 100 86.9 2 1.0 110.7 183 196 13125HR-Q 125 111.9 2 0.8 144.0 233 246 E 138 KORLOY Технические характеристики фрез серии HRMDouble
