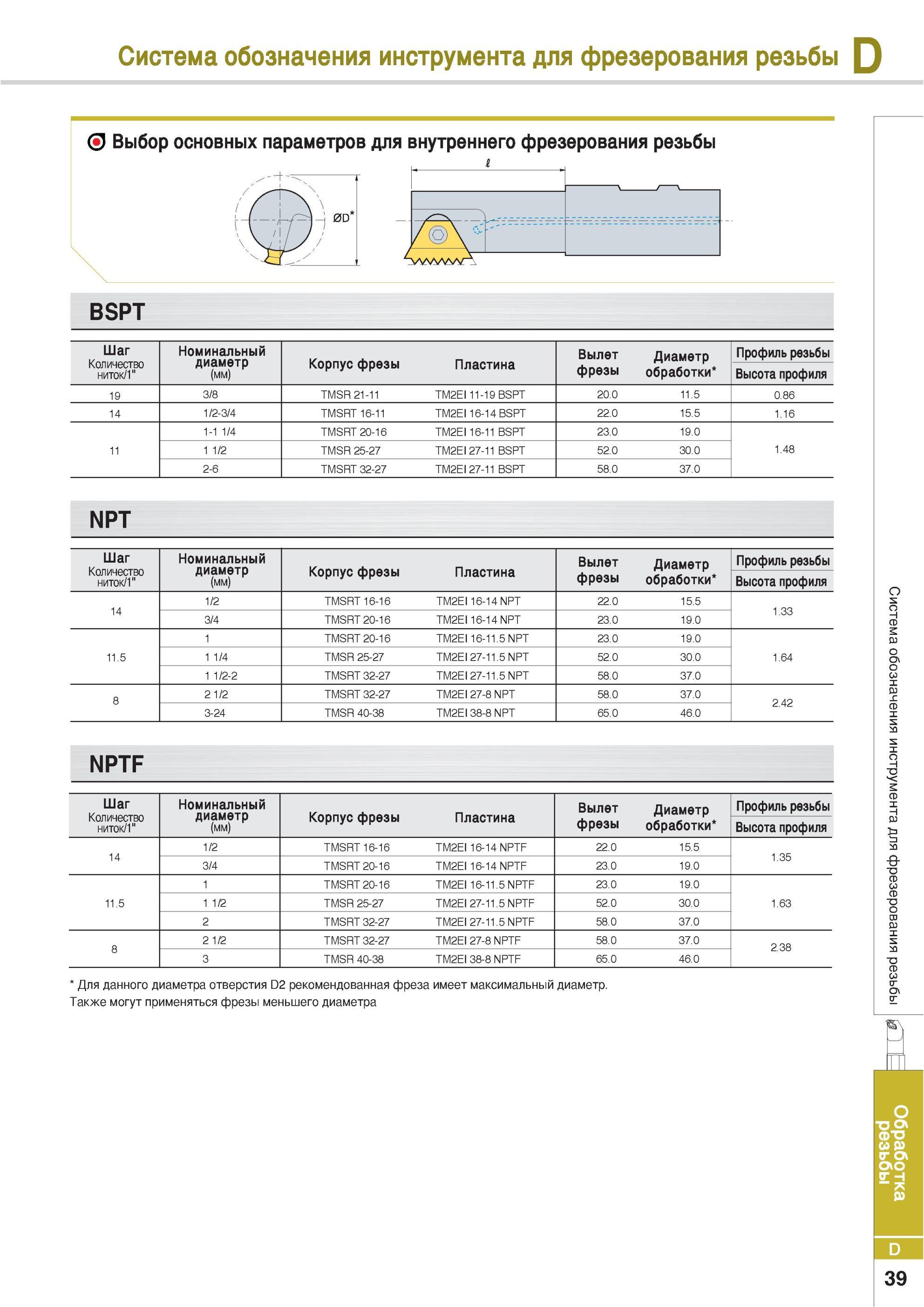

Выбор основных параметров для внутреннего фрезерования резьбы BSPT Шаг Количество ниток/1 Номинальный диаметр Корпус фрезы Пластина Вылет фрезы Диаметр обр

Выбор основных параметров для внутреннего фрезерования резьбы BSPT Шаг Количество ниток/1" Номинальный диаметр Корпус фрезы Пластина Вылет фрезы Диаметр обработки Профиль резьбы Высота профиля 19 3/8 TMSR 21-11 TM2EI 11-19 BSPT 20.0 11.5 0.86 14 1/2-3/4 TMSRT 16-11 TM2EI 16-14 BSPT 22.0 15.5 1.16 1-1 1/4 TMSRT 20-16 TM2EI 16-11 BSPT 23.0 19.0 11 1 1/2 TMSR 25-27 TM2EI 27-11 BSPT 52.0 30.0 1.48 2-6 TMSRT 32-27 TM2EI 27-11 BSPT 58.0 37.0 NPT Шаг Количество ниток/1" Номинальный диаметр Корпус фрезы Пластина Вылет Диаметр обработки Профиль резьбы фрезы Высота профиля 14 1/2 TMSRT 16-16 TM2EI 16-14 NPT 22.0 15.5 1.33 3/4 TMSRT 20-16 TM2EI 16-14 NPT 23.0 19.0 1 TMSRT 20-16 TM2EI 16-11.5 NPT 23.0 19.0 11.5 1 1/4 TMSR 25-27 TM2EI 27-11.5 NPT 52.0 30.0 1.64 1 1/2-2 TMSRT 32-27 TM2EI 27-11.5 NPT 58.0 37.0 8 2 1/2 TMSRT 32-27 TM2EI 27-8 NPT 58.0 37.0 2.42 3-24 TMSR 40-38 TM2EI 38-8 NPT 65.0 46.0 о s о ЦЗ о\ 0 Со 1 NPTF 1 -а 0 СГ С5\ Шаг Количество ниток/1" Номинальный диаметр Корпус фрезы Пластина Вылет Диаметр Профиль резьбы фрезы обработки Высота профиля 14 1/2 TMSRT 16-16 TM2EI 16-14 NPTF 22.0 15.5 1.35 3/4 TMSRT 20-16 TM2EI 16-14 NPTF 23.0 19.0 1 TMSRT 20-16 TM2EI 16-11.5 NPTF 23.0 19.0 11.5 1 1/2 TMSR 25-27 TM2EI 27-11.5 NPTF 52.0 30.0 1.63 2 TMSRT 32-27 TM2EI 27-11.5 NPTF 58.0 37.0 8 2 1/2 TMSRT 32-27 TM2EI 27-8 NPTF 58.0 37.0 2.38 TMSR 40-38 TM2EI 38-8 NPTF 65.0 46.0 Для данного диаметра отверстия D2 рекомендованная фреза имеет максимальный диаметр. Также могут применяться фрезы меньшего диаметра D 39 Система обозначения инструмента для фрезерования резьбы
