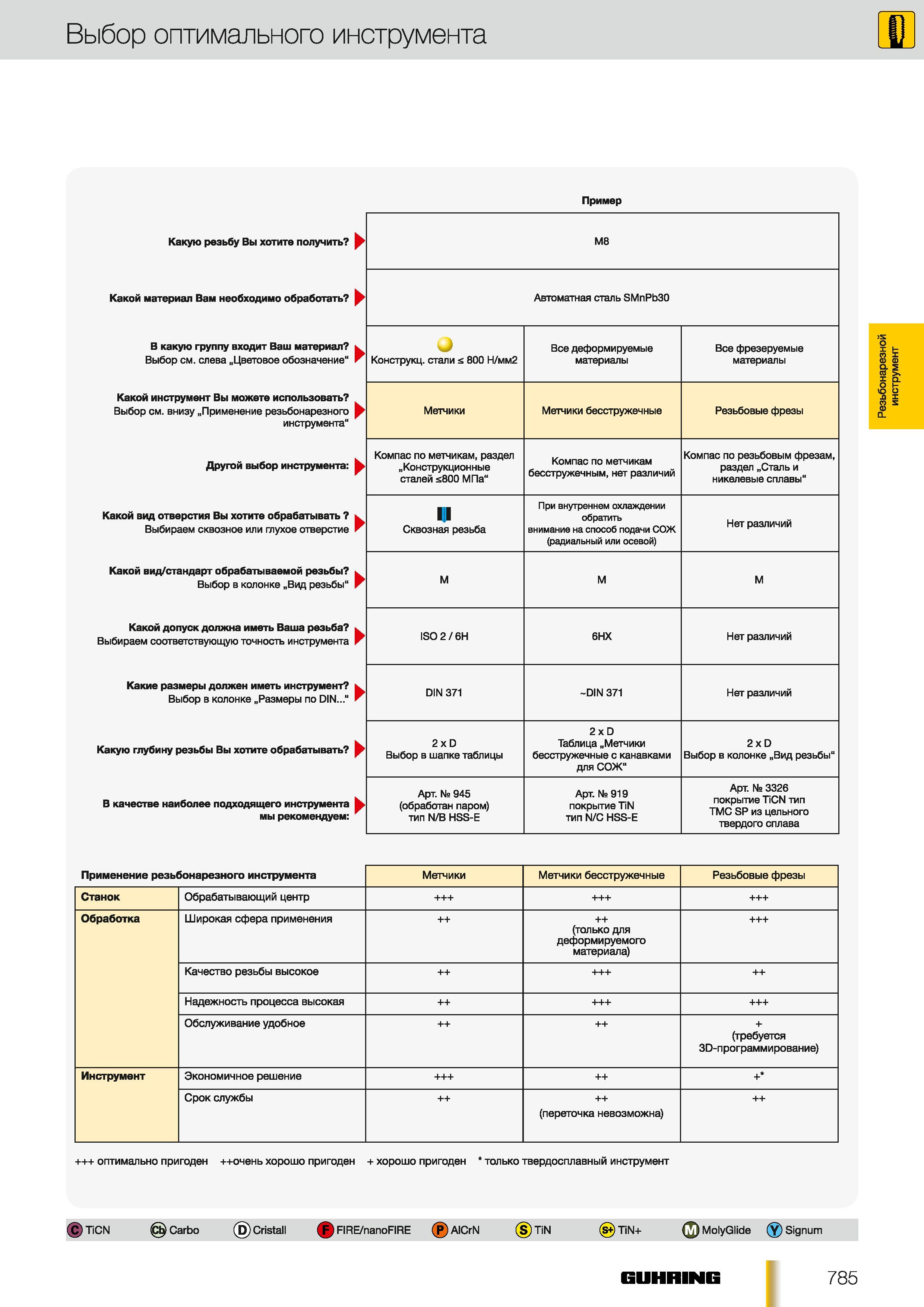

Выбор оптимального инструмента Пример Какую резьбу Вы хотите получить М8 Какой материал Вам необходимо обработать Автоматная сталь SMnPb30 В какую гру

Выбор оптимального инструмента Пример Какую резьбу Вы хотите получить М8 Какой материал Вам необходимо обработать Автоматная сталь SMnPb30 В какую группу входит Ваш материал Выбор см. слева Цветовое обозначение" Конструкц. стали 800 Н/мм2 Все деформируемые материалы Все фрезеруемые материалы Какой инструмент Вы можете использовать Выбор см. внизу Применение резьбонарезного инструмента" Метчики Метчики бесстружечные Резьбовые фрезы Другой выбор инструмента Компас по метчикам раздел Конструкционные сталей 800 МПа Компас по метчикам бесстружечным нет различий Компас по резьбовым фрезам раздел Сталь и никелевые сплавы" Какой вид отверстия Вы хотите обрабатывать Выбираем сквозное или глухое отверстие W Сквозная резьба При внутреннем охлаждении обратить внимание на способ подачи СОЖ (радиальный или осевой) Мет различий Какой вид стандарт обрабатываемой резьбы Выбор в колонке Вид резьбы" М М М Какой допуск должна иметь Ваша резьба Выбираем соответствующую точность инструмента IS0 2 6H 6НХ Мет различий Какие размеры должен иметь инструмент Выбор в колонке Размеры по DIN..." DIN 371 -DIN 371 Нет различий Какую глубину резьбы Вы хотите обрабатывать 2 X D Выбор в шапке таблицы 2 х D Таблица Метчики бесстружечные с канавками для СОЖ 2 х D Выбор в колонке Вид резьбы" В качестве наиболее подходящего инструмента мы рекомендуем Арт. 945 (обработан паром) тип N B HSS-E Apr. 919 покрытие TiN тип N C HSS-E Apr. Ns 3326 покрытие TiCN тип ТМС SP из цельного твердого сплава Применение резьбонарезного инструмента Мерники Метчики бесстружечные Резьбовые фрезы Станок Обрабатывающий центр +++ +++ +++ Обработка Широкая сфера применения (только для деформируемого материала) +++ Качество резьбы высокое +++ Надежность процесса высокая +++ +++ Обслуживание удобное + (требуется ЗО-программирование) Инструмент Экономичное решение +++ + Срок службы (переточка невозможна) +++ оптимально пригоден ++очень хорошо пригоден + хорошо пригоден только твердосплавный инструмент TiCN Carbo (Б) Cristall FIRE nanoFIRE ( )AICrN (S)TiN TiN+ 0MolyGlide Signum GUHRING 785 Резьбонарезной
