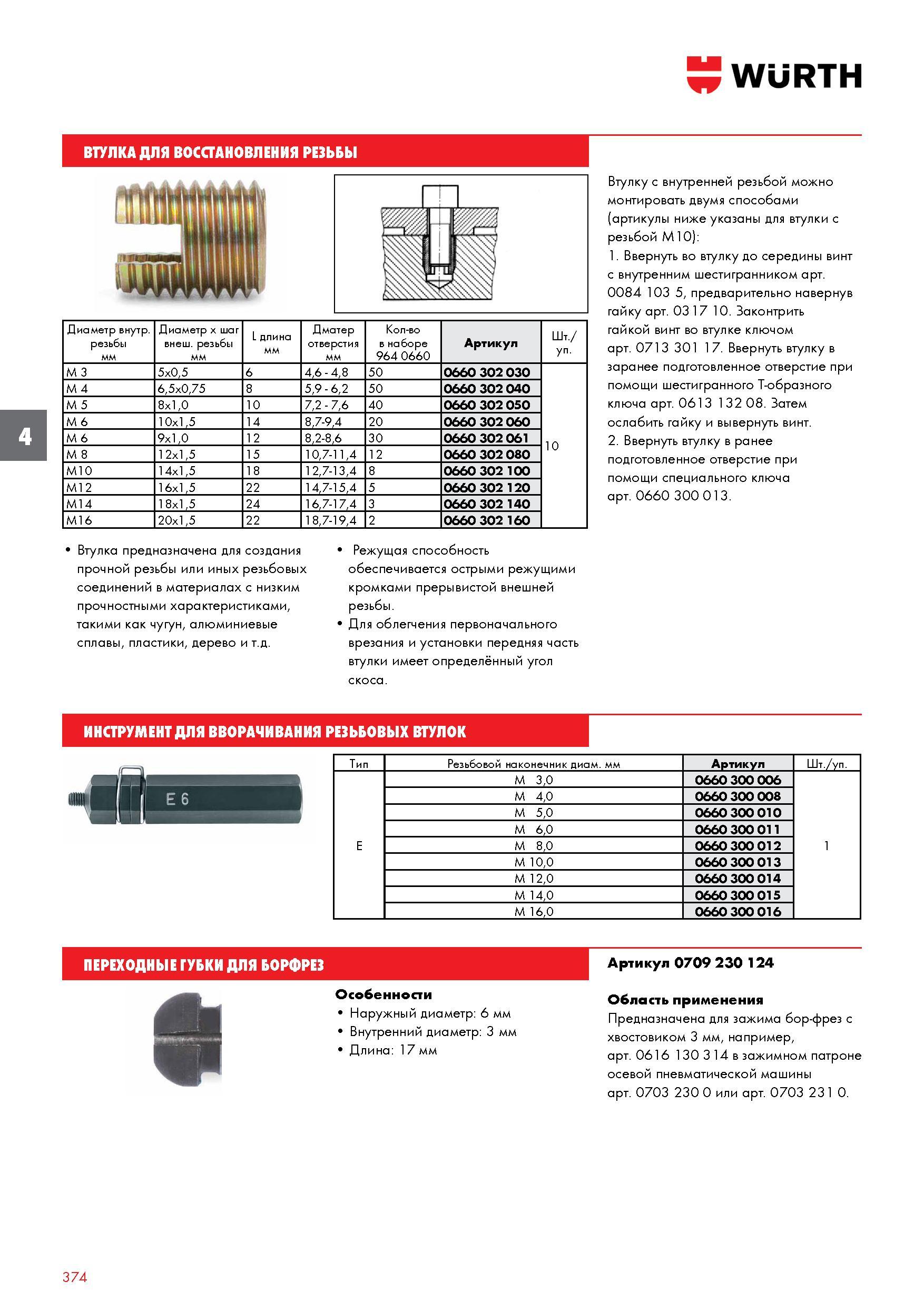

ВТУЛКА WURTH ДЛЯ ВОССТАНОВЛЕНИЯ РЕЗЬБЫ Диаметр внутр резьбы Диаметр х шаг внеш резьбы L длина Диаметр отверстия Количество в наборе 964 0660 Арти

ВТУЛКА WURTH ДЛЯ ВОССТАНОВЛЕНИЯ РЕЗЬБЫ Диаметр внутр. резьбы Диаметр х шаг внеш. резьбы L длина Диаметр отверстия Количество в наборе 964 0660 Артикул Шт./ уп. М 3 5x0,5 6 4,6 -4,8 50 0660 302 030 М 4 6,5x0,75 8 5,9 - 6,2 50 0660 302 040 М 5 8x1,0 10 7,2 - 7,6 40 0660 302 050 М 6 10x1,5 14 8,7-9,4 20 0660 302 060 М 6 9x1,0 12 8,2-8,6 30 0660 302 061 10 М 8 12x1,5 15 10,7-11,4 12 0660 302 080 М10 14x1,5 18 12,7-13,4 8 0660 302 100 М12 16x1,5 22 14,7-15,4 5 0660 302 120 М14 18x1,5 24 16,7-17,4 3 0660 302 140 М16 20x1,5 22 18,7-19,4 2 0660 302 160 Втулка предназначена для создания прочной резьбы или иных резьбовых соединений в материалах с низким прочностными характеристиками, такими как чугун, алюминиевые сплавы, пластики, дерево и т.д. ’ Режущая способность обеспечивается острыми режущими кромками прерывистой внешней резьбы. Для облегчения первоначального врезания и установки передняя часть втулки имеет определённый угол скоса. 4 Втулку с внутренней резьбой можно монтировать двумя способами (артикулы ниже указаны для втулки с резьбой M10) 1. Ввернуть во втулку до середины винт с внутренним шестигранником арт. 0084 103 5, предварительно навернув гайку арт. 0317 10. Законтрить гайкой винт во втулке ключом арт. 0713 301 17. Ввернуть втулку в заранее подготовленное отверстие при помощи шестигранного Т-образного ключа арт. 0613 132 08. Затем ослабить гайку и вывернуть винт. 2. Ввернуть втулку в ранее подготовленное отверстие при помощи специального ключа арт. 0660 300 013. инструмент для вворачивания резьбовых ВТУЛОК Тип Резьбовой наконечник диаметр мм Артикул Шт./уп. М 3,0 0660 300 006 М 4,0 0660 300 008 М 5,0 0660 300 010 М 6,0 0660 300 011 Е М 8,0 0660 300 012 1 М 10,0 0660 300 013 М 12,0 0660 300 014 М 14,0 0660 300 015 М 16,0 0660 300 016 ПЕРЕХОДНЫЕ ГУБКИ ДЛЯ БОРФРЕз Особенности Наружный диаметр 6 мм Внутренний диаметр 3 мм Длина 17 мм Артикул 0709 230 124 Область применения Предназначена для зажима бор-фрез с хвостовиком 3 мм, например, арт. 0616 130 314 в зажимном патроне осевой пневматической машины арт. 0703 230 0 или арт. 0703 231 0. 374
