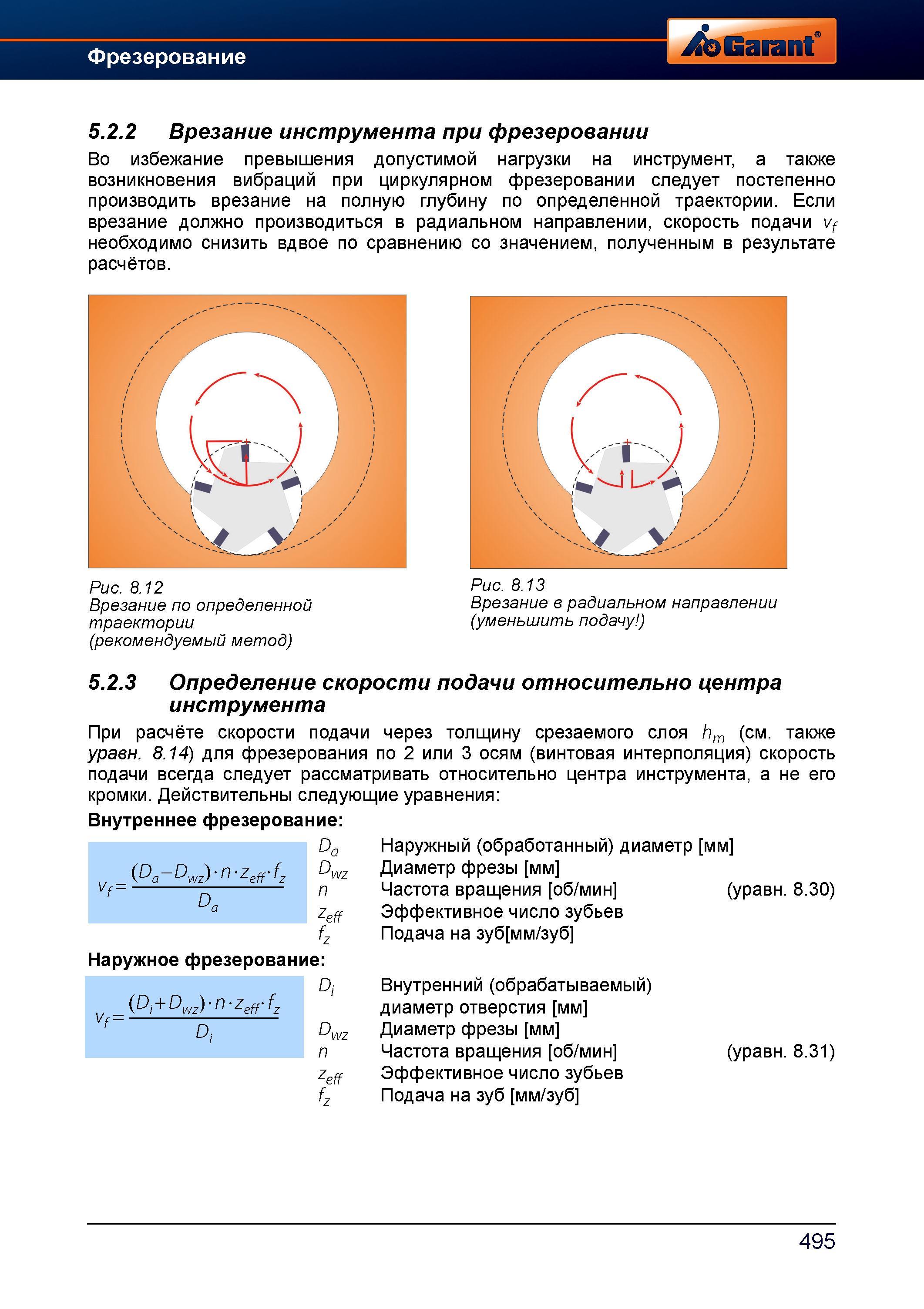

Врезание фрезерного металлорежущего инструмента при круговой интерполяции Определение скорости подачи относительно центра инструмента При расчёте скорости подачи через толщину срезаемого слоя hm (см. также уравн. 8.14) для фрезерования по 2 или 3 осям (винтовая интерполяция) скорость подачи всегда следует рассматривать относительно центра инструмента, а не его кромки. Действительны следующие уравнения Внутреннее фрезерование Da Наружный (обработанный) диаметр мм Dwz Диаметр фрезы мм n Частота вращения об/мин (уравн. 8.30) zeff Эффективное число зубьев fz Подача на зуб мм/зуб Наружное фрезерование Dj Внутренний (обрабатываемый) диаметр отверстия мм Dwz Диаметр фрезы мм n Частота вращения об/мин (уравн. 8.31) zeff Эффективное число зубьев fz Подача на зуб мм/зуб v ( Di + Dwz) n zeff' f z Vf f Dj Vf (Da Dwz) n zeff' fz a 495 Во избежание превышения допустимой нагрузки на инструмент возникновения вибраций при циркулярном фрезеровании следует постепенно производить врезание на полную глубину по определенной траектории. Если врезание должно производиться в радиальном направлении, скорость подачи Vf необходимо снизить вдвое по сравнению со значением, полученным в результате расчётов. Рис. 8.12 Врезание по определенной траектории (рекомендуемый метод) Рис. 8.13 Врезание в радиальном направлении (уменьшить подачу ) 5.2.3
