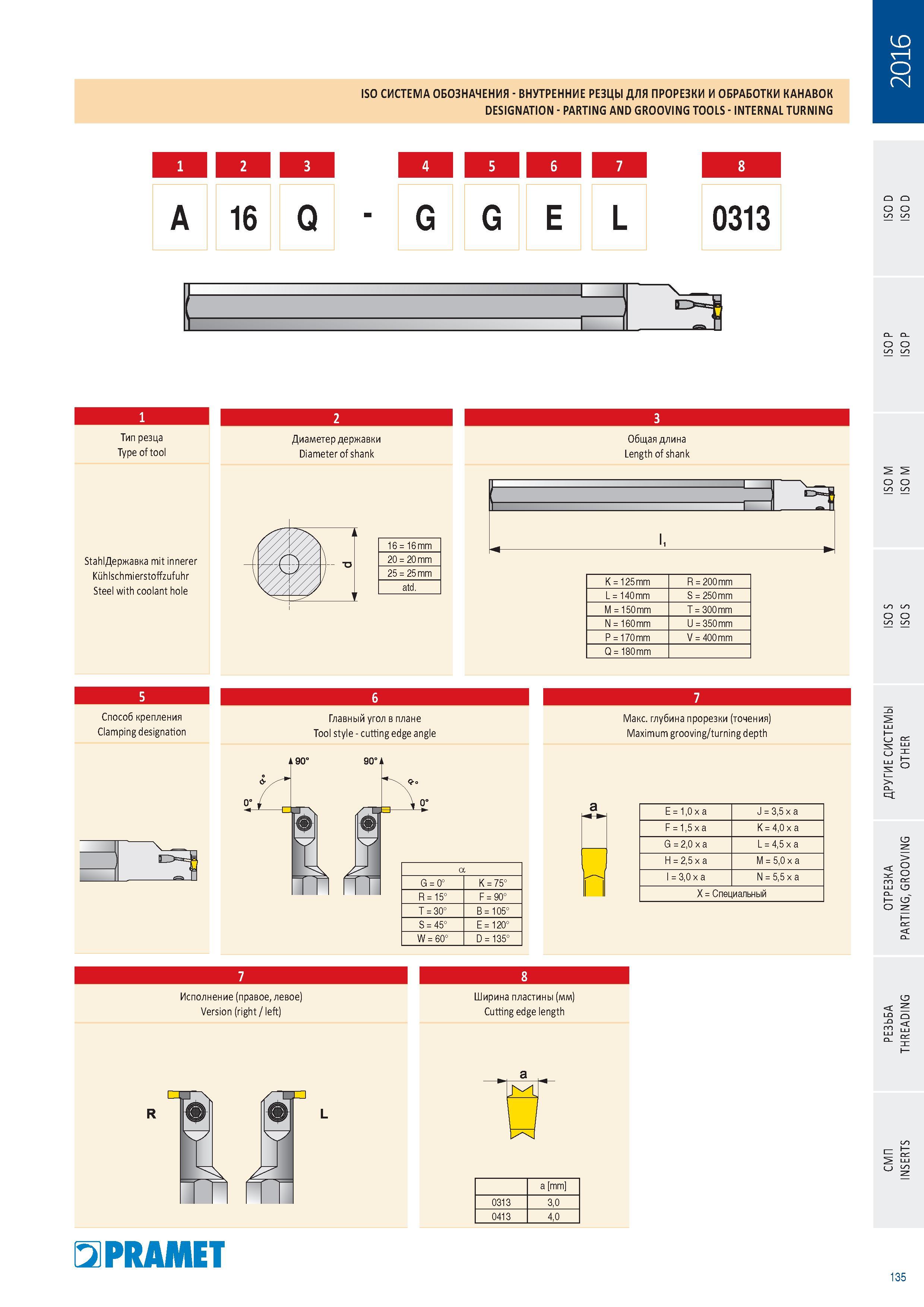

ВНУТРЕННИЕ РЕЗЦЫ ДЛЯ ПРОРЕЗКИ И ОБРАБОТКИ КАНАВОК СИСТЕМА ОБОЗНАЧЕНИЯ ISO _ DESIGNATION PARTING AND GROOVING TOOLS Internal turning 1 2 3 4 5 6 7 1 A 16 Q G G E L X. Тип резца Type of tool Диаметер державки Diameter of shank StahlДержавка mit innerer Kuhlschmierstoffzufuhr Steel with coolant hole 16 = 16 mm 20 = 20 mm 25 = 25 mm atd. Способ крепления Clamping designation Главный угол в плане Tool style cutting edge angle 1 4 "i, 1 Общая длина Length of shank K = 125 mm R = 200 mm L = 140 mm S = 250 mm M = 150 mm T = 300 mm N = 160 mm U = 350 mm P = 170 mm V = 400 mm Q = 180 mm Макс. глубина прорезки (точения) Maximum grooving/turning depth G = 0° R = 15° T = 30° S = 45° W = 60° Исполнение (правое, левое) Version (right / left) K = 75° F = 90° B = 105° E = 120° D = 135° E = 1,0 x a J = 3,5 x a F = 1,5 x a K = 4,0 x a G = 2,0 x a L = 4,5 x a H = 2,5 x a M = 5,0 x a I = 3,0 x a N = 5,5 x a X = Специальный (_> o= u О I_ CL C.D CL I CD Ширина пластины (мм) Cutting edge length r\ rm rm Pramet a mm 0313 3,0 0413 4,0 135 1 2 3 5 6 8
