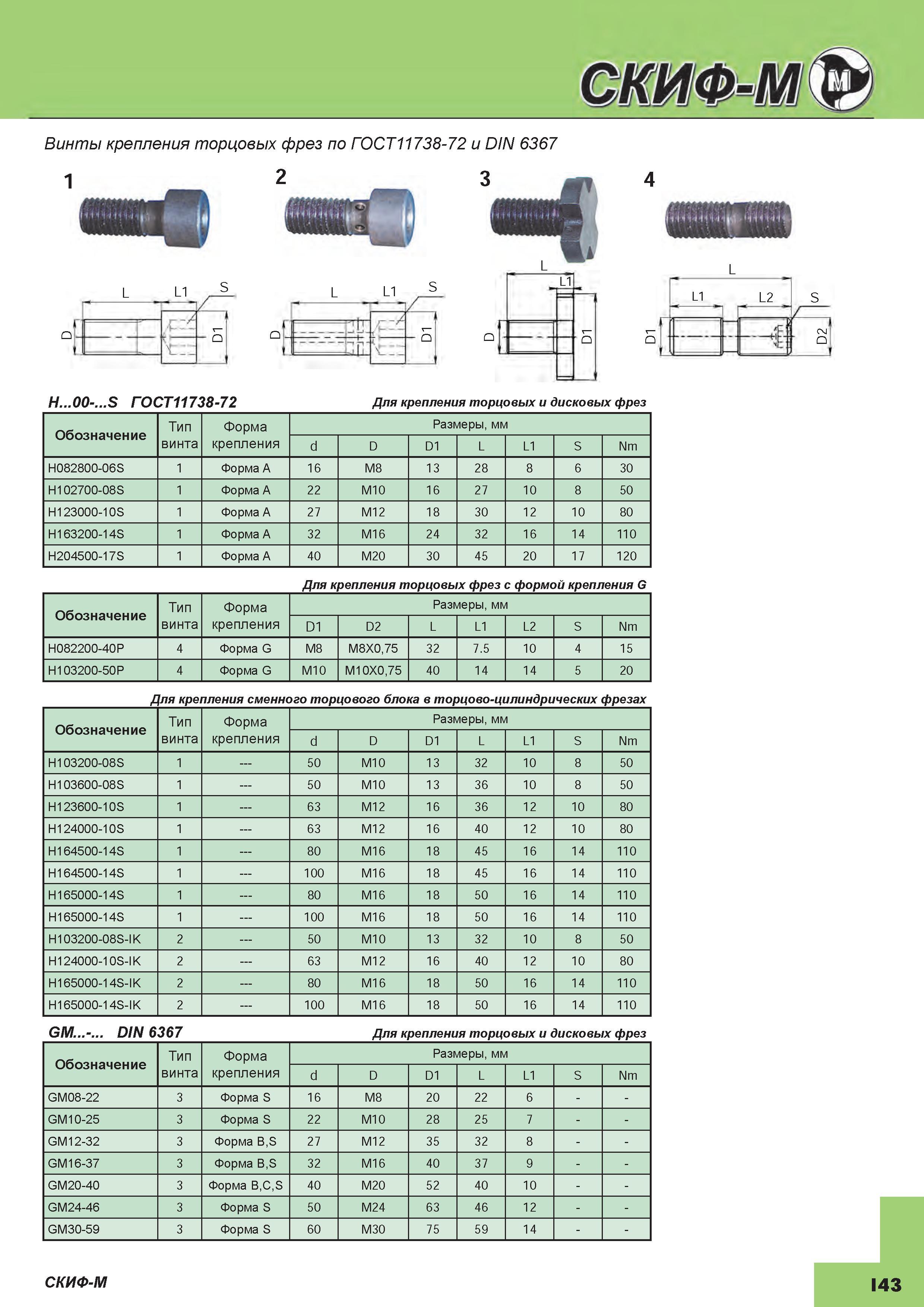

Винты крепления Скиф-М торцовых фрез по ГОСТ 11738-72 и DIN 6367 Для крепления торцовых и дисковых фрез L S S S Обозначение Тип винта Форма кре

Винты крепления Скиф-М торцовых фрез по ГОСТ 11738-72 и DIN 6367 Для крепления торцовых и дисковых фрез L S S S Обозначение Тип винта Форма крепления Размеры мм d D D1 L L1 S Nm H082800-06S 1 Форма A 16 M8 13 28 8 6 30 H102700-08S 1 Форма A 22 M10 16 27 10 8 50 H123000-10S 1 Форма A 27 M12 18 30 12 10 80 H163200-14S 1 Форма A 32 M16 24 32 16 14 110 H204500-17S 1 Форма A 40 M20 30 45 20 17 120 Для крепления торцовых фрез с формой крепления G Обозначение Тип винта Форма крепления Размеры мм D1 D2 L L1 L2 S Nm H082200-40P 4 Форма G M8 M8X075 32 7.5 10 4 15 H103200-50P 4 Форма G M10 M10X075 40 14 14 5 20 Для крепления сменного торцового блока в торцово-цилиндрических фрезах Обозначение Тип винта Форма крепления Размеры мм d D D1 L L1 S Nm H103200-08S 1 50 M10 13 32 10 8 50 H103600-08S 1 50 M10 13 36 10 8 50 H123600-10S 1 63 M12 16 36 12 10 80 H124000-10S 1 63 M12 16 40 12 10 80 H164500-14S 1 80 M16 18 45 16 14 110 H164500-14S 1 100 M16 18 45 16 14 110 H165000-14S 1 80 M16 18 50 16 14 110 H165000-14S 1 100 M16 18 50 16 14 110 H103200-08S-IK 2 50 M10 13 32 10 8 50 H124000-10S-IK 2 63 M12 16 40 12 10 80 H165000-14S-IK 2 80 M16 18 50 16 14 110 H165000-14S-IK 2 100 M16 18 50 16 14 110 GM DIN 6367 Для крепления торцовых и дисковых фрез Обозначение Тип винта Форма крепления Размеры мм d D D1 L L1 S Nm GM08-22 3 Форма S 16 M8 20 22 6 GM10-25 3 Форма S 22 M10 28 25 7 GM12-32 3 Форма BS 27 M12 35 32 8 GM16-37 3 Форма BS 32 M16 40 37 9 GM20-40 3 Форма В 40 M20 52 40 10 GM24-46 3 Форма S 50 M24 63 46 12 GM30-59 3 Форма S 60 M30 75 59 14 СКИФ-М 143 D2 ГОСТ11738-72
