ВИМ Mitutoyo Quick Vision HYBRID Ti3 Система Hybrid тип 3 Quick Vision Hybrid тип 3 позволяет проводить видео измерения как CCD камерой так и высокоскорост

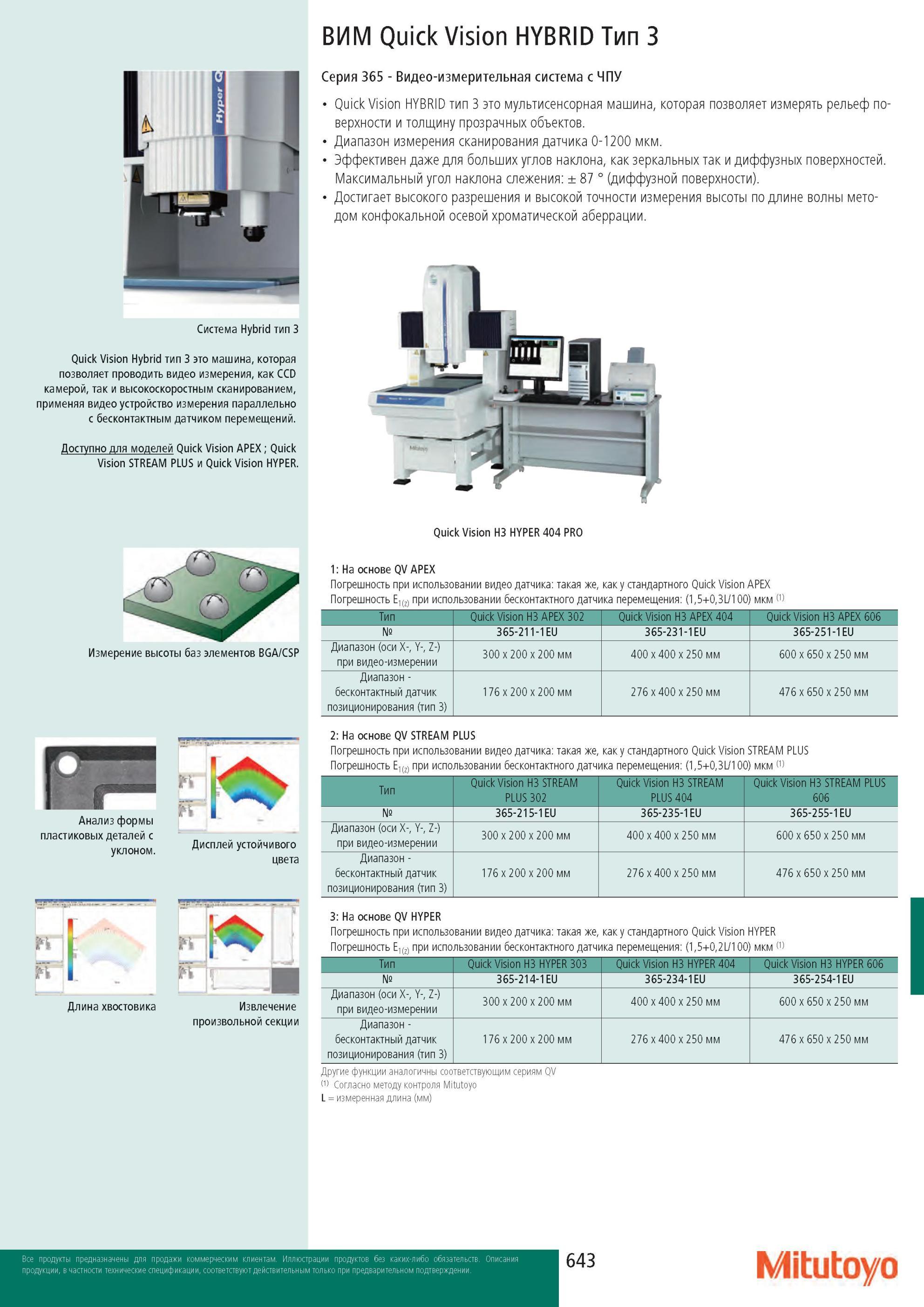

ВИМ Mitutoyo Quick Vision HYBRID Ti3 Система Hybrid тип 3 Quick Vision Hybrid тип 3 позволяет проводить видео измерения как CCD камерой так и высокоскоростным сканированием применяя видео устройство измерения параллельно с бесконтактным датчиком перемещений. Доступно для моделей Quick Vision APEX Quick Vision STREAM PLUS и Quick Vision HYPER. Серия 365 - Видео-измерительная система с ЧПУ Quick Vision HYBRID тип 3 это мультисенсорная машина, которая позволяет измерять рельеф поверхности и толщину прозрачных объектов. Диапазон измерения сканирования датчика 0-1200 мкм. Эффективен даже для больших углов наклона, как зеркальных так и диффузных поверхностей. Максимальный угол наклона слежения ± 87 (диффузной поверхности). Достигает высокого разрешения и высокой точности измерения высоты по длине волны методом конфокальной осевой хроматической аберрации. Измерение высоты баз элементов BGA/CSP Анализ формы пластиковых деталей с уклоном Дисплей устойчивого цвета Длина хвостовика Извлечение произвольной секции Quick Vision H3 HYPER 404 PRO 1 На основе QV APEX Погрешность при использовании видео датчика такая же, как у стандартного Quick Vision APEX Погрешность Е1И при использовании бесконтактного датчика перемещения (1,5+0,3L/100) мкм (1) Тип Quick Vision H3 APEX 302 Quick Vision H3 APEX 404 Quick Vision H3 APEX 606 Номер 365-211-1EU 365-231-1EU 365-251-1EU Диапазон (оси X-, Y-, Z-) при видео-измерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон -бесконтактный датчик позиционирования (тип 3) 1 76 x 200 x 200 мм 276 x 400 x 250 мм 476 x 650 x 250 мм 2 На основе QV STREAM PLUS Погрешность при использовании видео датчика такая же, как у стандартного Quick Vision STREAM PLUS Погрешность Е1И при использовании бесконтактного датчика перемещения (1,5+0,3L/100) мкм (1) Тип Quick Vision H3 STREAM PLUS 302 Quick Vision H3 STREAM PLUS 404 Quick Vision H3 STREAM PLUS 606 Номер 365-215-1EU 365-235-1EU 365-255-1EU Диапазон (оси X-, Y-, Z-) при видео-измерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон -бесконтактный датчик позиционирования (тип 3) 176 x 200 x 200 мм 276 x 400 x 250 мм 476 x 650 x 250 мм 3 На основе QV HYPER Погрешность при использовании видео датчика такая же, как у стандартного Quick Vision HYPER Погрешность Е1И при использовании бесконтактного датчика перемещения (1,5+0,2L/100) мкм (1) Тип Quick Vision H3 HYPER 303 Quick Vision H3 HYPER 404 Quick Vision H3 HYPER 606 Номер 365-214-1EU 365-234-1EU 365-254-1EU Диапазон (оси X-, Y-, Z-) при видео-измерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон -бесконтактный датчик позиционирования (тип 3) 1 76 x 200 x 200 мм 276 x 400 x 250 мм 476 x 650 x 250 мм Другие функции аналогичны соответствующим сериям QV <1) Согласно методу контроля Mitutoyo L = измеренная длина (мм) 643 Mitutoyo
