Виды покрытий для металлорежущего сверлильного инструмента Walter Поверхностная обработка режущей части осевого инструмента Парооксидирование Азотирование Разделяют

Виды покрытий для металлорежущего сверлильного инструмента Walter Поверхностная обработка режущей части осевого инструмента Парооксидирование Азотирование Разделяют

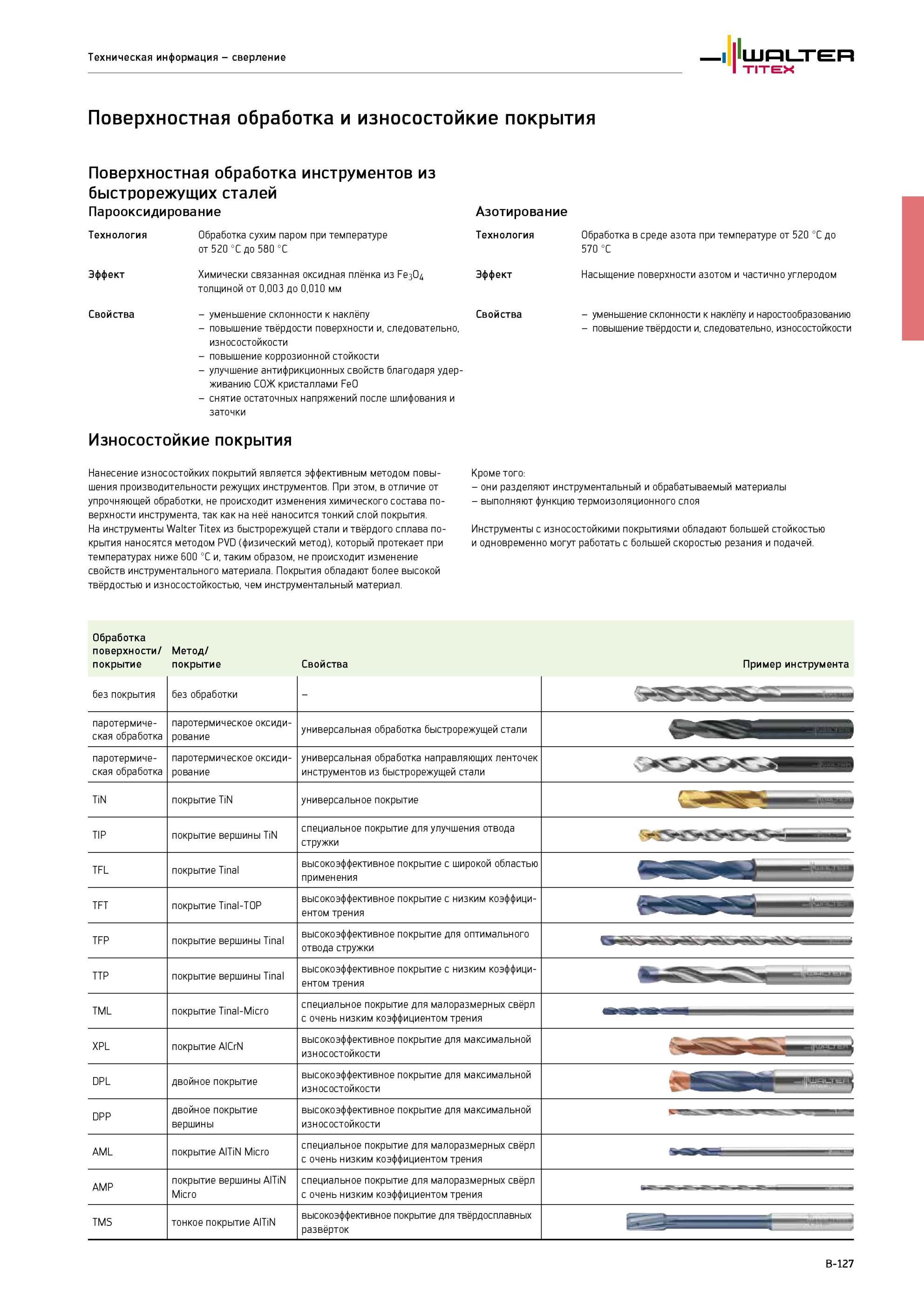

Виды покрытий для металлорежущего сверлильного инструмента Walter Поверхностная обработка режущей части осевого инструмента Парооксидирование Азотирование Разделяют инструментальный обрабатываемый материалы Техническая информация сверление Walter TITEX Поверхностная обработка и износостойкие покрытия Поверхностная обработка инструментов из быстрорежущих сталей Парооксидирование Технология Обработка сухим паром при температуре от 520 °C до 580 °C Эффект Химически связанная оксидная плёнка из Fe3O толщиной от 0,003 до 0,010 мм Свойства - уменьшение склонности к наклёпу - повышение твёрдости поверхности и, следовательно, износостойкости - повышение коррозионной стойкости - улучшение антифрикционных свойств благодаря удерживанию СОЖ кристаллами FeO - снятие остаточных напряжений после шлифования и заточки Износостойкие покрытия Нанесение износостойких покрытий является эффективным методом повышения производительности режущих инструментов. При этом, в отличие от упрочняющей обработки, не происходит изменения химического состава поверхности инструмента, так как на неё наносится тонкий слой покрытия. На инструменты Walter Titex из быстрорежущей стали и твёрдого сплава покрытия наносятся методом PVD (физический метод), который протекает при температурах ниже 600 °C и, таким образом, не происходит изменение свойств инструментального материала. Покрытия обладают более высокой твёрдостью и износостойкостью, чем инструментальный материал. Азотирование Технология Эффект Свойства Обработка в среде азота при температуре от 520 °C до 570 °C Насыщение поверхности азотом и частично углеродом - уменьшение склонности к наклёпу и наростообразованию - повышение твёрдости и, следовательно, износостойкости Кроме того - они разделяют инструментальный и обрабатываемый материалы - выполняют функцию термоизоляционного слоя Инструменты с износостойкими покрытиями обладают большей стойкостью и одновременно могут работать с большей скоростью резания и подачей. Обработка поверхности/ покрытие Метод/ покрытие Свойства Пример инструмента без покрытия без обработки паротермическая обработка паротермическое оксидирование универсальная обработка быстрорежущей стали паротермическая обработка паротермическое оксидирование универсальная обработка направляющих ленточек инструментов из быстрорежущей стали TiN покрытие TiN универсальное покрытие TIP покрытие вершины TiN специальное покрытие для улучшения отвода стружки TFL покрытие Tinal высокоэффективное покрытие с широкой областью применения TFT покрытие Tinal-TOP высокоэффективное покрытие с низким коэффициентом трения TFP покрытие вершины Tinal высокоэффективное покрытие для оптимального отвода стружки TTP покрытие вершины Tinal высокоэффективное покрытие с низким коэффициентом трения TML покрытие Tinal-Micro специальное покрытие для малоразмерных свёрл с очень низким коэффициентом трения XPL покрытие AlCrN высокоэффективное покрытие для максимальной износостойкости DPL двойное покрытие высокоэффективное покрытие для максимальной износостойкости DPP двойное покрытие вершины высокоэффективное покрытие для максимальной износостойкости AML покрытие AlTiN Micro специальное покрытие для малоразмерных свёрл с очень низким коэффициентом трения AMP покрытие вершины AlTiN Micro специальное покрытие для малоразмерных свёрл с очень низким коэффициентом трения TMS тонкое покрытие AlTiN высокоэффективное покрытие для твёрдосплавных развёрток B-127 Покрытия износостойкие
