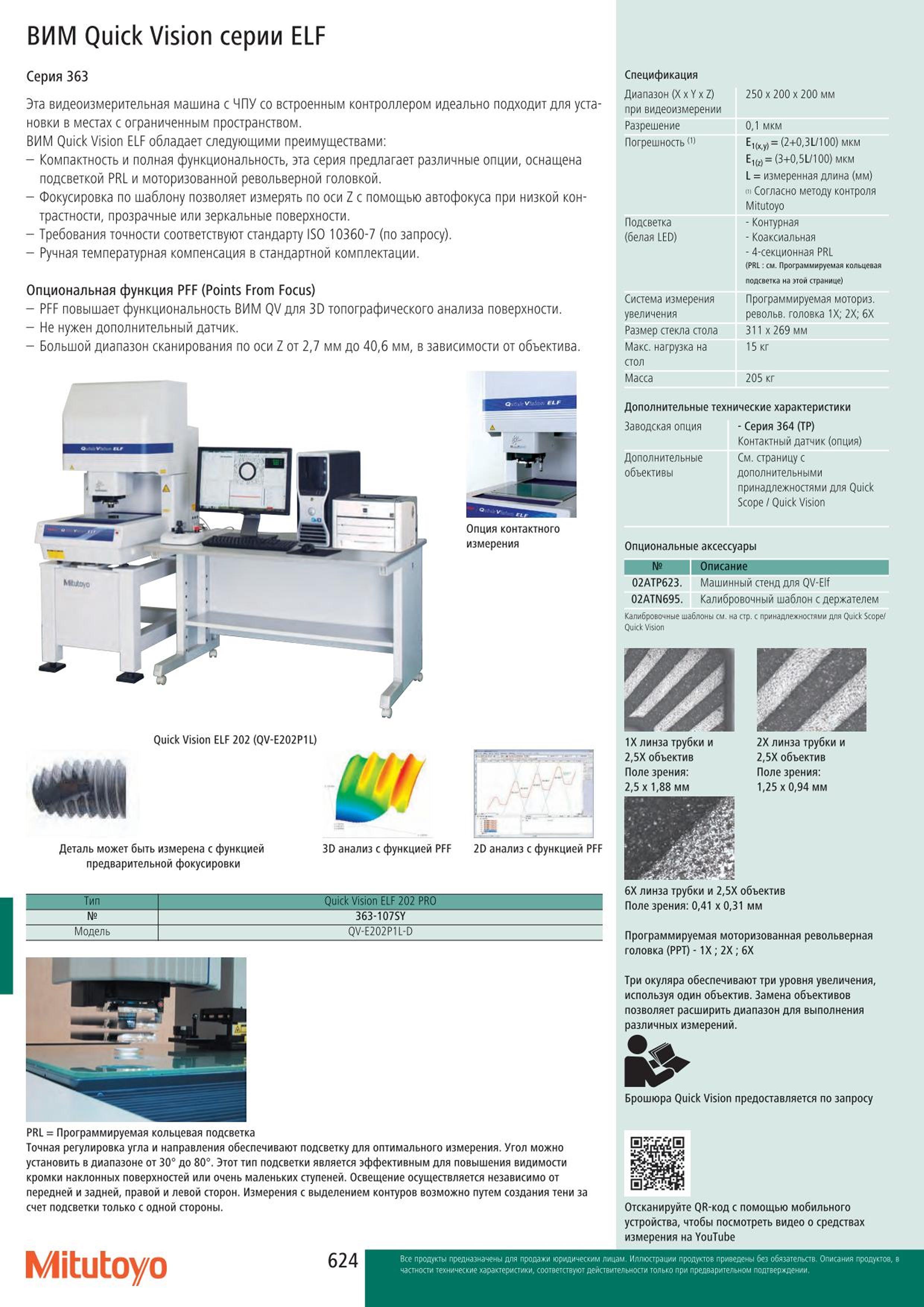

Видеоизмерительные машины Mitutoyo Quick Vision ELF с ЧПУ и встроенным контроллером идеально подходит для размещения в местах с ограниченным пространством ВИМ Quick Vision серии ELF Серия 363 Эта видеоизмерительная машина с ЧПУ со встроенным контроллером идеально подходит для установки в местах с ограниченным пространством. ВИМ Quick Vision ELF обладает следующими преимуществами: Компактность и полная функциональность эта серия предлагает различные опции оснащена подсветкой PRL и моторизованной револьверной головкой. Фокусировка по шаблону позволяет измерять по оси Z с помощью автофокуса при низкой контрастности прозрачные или зеркальные поверхности. Требования точности соответствуют стандарту ISO 10360-7 (по запросу). Ручная температурная компенсация в стандартной комплектации. Опциональная функция PFF (Points From Focus) PFF повышает функциональность ВИМ QV для 3D топографического анализа поверхности. Не нужен дополнительный датчик. Большой диапазон сканирования по оси Z от 27 мм до 406 мм в зависимости от объектива. Опция контактного измерения Quick Vision ELF 202 (QV-E202P1L) Деталь может быть измерена с функцией 3D анализ с функцией PFF 2D анализ с функцией PFF предварительной фокусировки Тип Quick Vision ELF 202 PRO 363-107SY Модель QV-E202P1L-D PRL Программируемая кольцевая подсветка Точная регулировка угла и направления обеспечивают подсветку для оптимального измерения. Угол можно установить в диапазоне от 30 до 80. Этот тип подсветки является эффективным для повышения видимости кромки наклонных поверхностей или очень маленьких ступеней. Освещение осуществляется независимо от передней и задней правой и левой сторон. Измерения с выделением контуров возможно путем создания тени за счет подсветки только с одной стороны. Mitutoyo Спецификация Диапазон (X х Y х Z) при видеоизмерении 250 х 200 х 200 мм Разрешение 01 мкм Погрешность W Е1 ху) (2+0ЗШ00) мкм E1W(3+05L 100) мкм L измеренная длина (мм) Согласно методу контроля Mitutoyo Подсветка (белая LED) Контурная Коаксиальная 4-секционная PRL (PRL: см. Программируемая кольцевая подсветка на этой странице) Система измерения увеличения Программируемая моториз. револьв. головка IX; 2Х; 6Х Размер стекла стола 311 х 269 мм Максимальная нагрузка на стол 15 кг Масса 205 кг Дополнительные технические характеристики Заводская опция Серия 364 (ТР) Контактный датчик (опция) Дополнительные См. страницу с объективы дополнительными принадлежностями для Quick Scope Quick Vision Опциональные аксессуары 1 Описание 02АТР623. Машинный стенд для QV-Elf 02ATN695. Калибровочный шаблон с держателем Quick Vision Лш 6Х линза трубки и 25Х объектив Поле зрения: 041 х 031 мм Программируемая моторизованная револьверная головка (РРТ) IX; 2Х; 6Х Три окуляра обеспечивают три уровня увеличения используя один объектив. Замена объективов позволяет расширить диапазон для выполнения различных измерений. Брошюра Quick Vision предоставляется по запросу Отсканируйте QR-код с помощью мобильного устройства чтобы посмотреть видео о средствах измерения на YouTube 1Х линза трубки и 25Х объектив Поле зрения: 25 х 188 мм 2Х линза трубки и 25Х объектив Поле зрения: 125 х 094 мм
