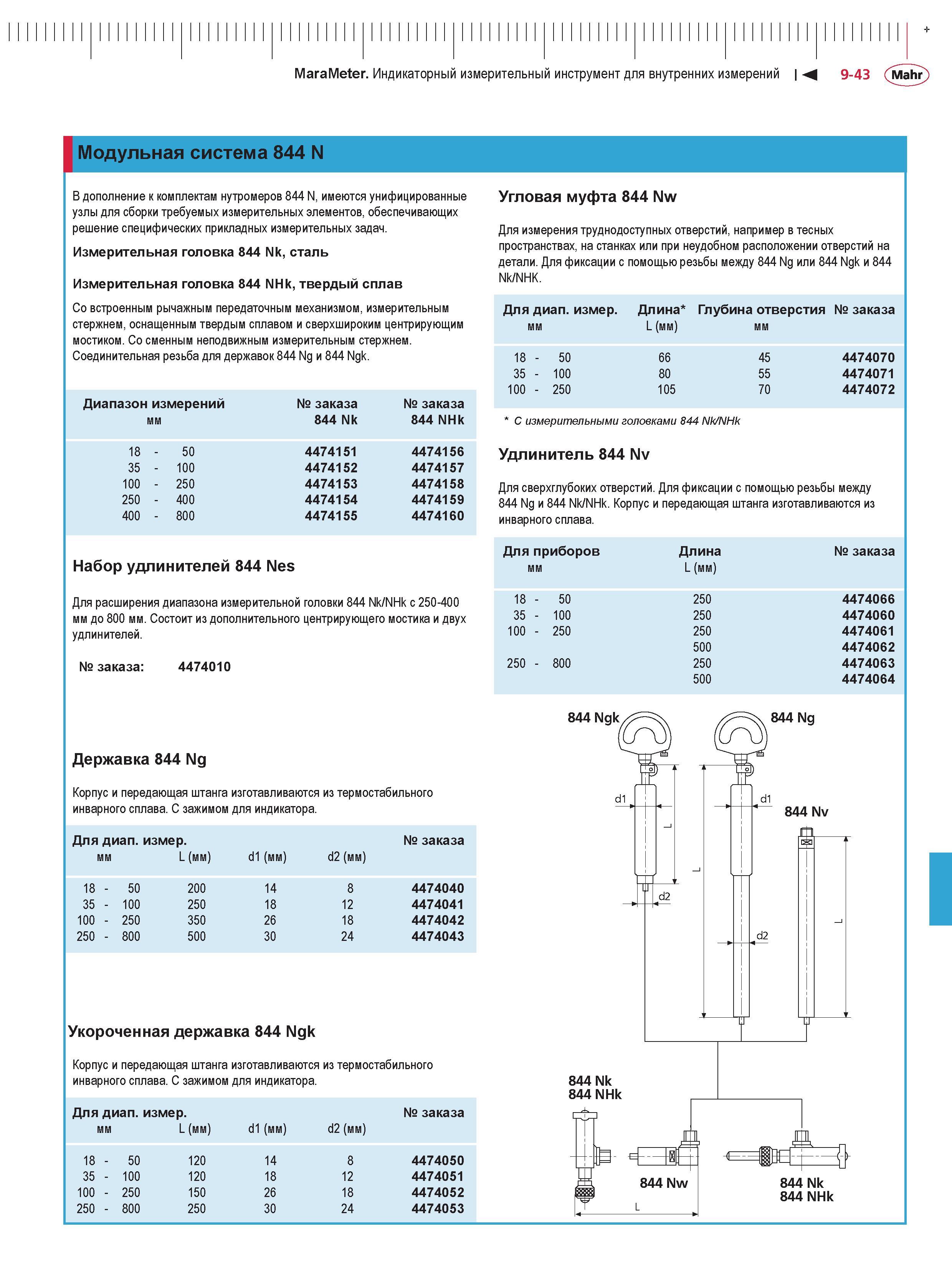

В дополнение к комплектам нутромеров Mahr 844 N имеются унифицированные узлы для сборки требуемых измерительных элементов обеспечивающих решение специфических прикладных измерительных задач. Измерительная головка 844 Nk сталь Измерительная головка 844 NHk твердый сплав Со встроенным рычажным передаточным механизмом измерительным стержнем оснащенным твердым сплавом и сверхшироким центрирующим мостиком. Со сменным неподвижным измерительным стержнем. Соединительная резьба для державок 844 Ng и 844 Ngk. Набор удлинителей 844 Nes Для расширения диапазона измерительной головки 844 Nk NHk с 250-400 мм до 800 мм. Состоит из дополнительного центрирующего мостика и двух удлинителей. заказа 4474010 Державка 844 Ng Корпус и передающая штанга изготавливаются из термостабильного инварного сплава. С зажимом для индикатора. Для диап. измер. заказа мм L (мм) d1 (мм) d2 (мм) 18 - 50 200 14 8 4474040 3 сл 0 О 250 18 12 4474041 0 CD 2 сл CD 350 26 18 4474042 2 СЛ CD 8 О CD 500 30 24 4474043 Укороченная державка 844 Ngk Корпус и передающая штанга изготавливаются из термостабильного инварного сплава. С зажимом для индикатора. Для диап. измер. заказа мм L (мм) d1 (мм) d2 (мм) 18 - 50 120 14 8 4474050 35 - 100 120 18 12 4474051 0 CD 2 сл CD 150 26 18 4474052 250 - 800 250 30 24 4474053 Угловая муфта 844 Nw Для измерения труднодоступных отверстий например в тесных пространствах на станках или при неудобном расположении отверстий на детали. Для фиксации с помощью резьбы между 844 Ng или 844 Ngk и 844 Nk NHK. Для диап. измер. мм Длина L (мм) Глубина отверстия мм заказа 18 - 50 66 45 4474070 35 - 100 80 55 4474071 100 - 250 105 70 4474072 С измерительными головками 844 Nk NHk Удлинитель 844 Nv Для сверхглубоких отверстий. Для фиксации с помощью резьбы между 844 Ng и 844 Nk NHk. Корпус и передающая штанга изготавливаются из инварного сплава. Для приборов Длина заказа мм L (мм) 18 - 50 250 4474066 35 - 100 250 4474060 100 - 250 250 4474061 500 4474062 250 - 800 250 4474063 500 4474064 844 Ngk 844 Ng d1 d1 844 Nv m d2 844 Nk 844 NHk С 844 Nw Ж. 844 Nk 844 NHk L MaraMeter Модульная система Mahr 844 N Диапазон измерений мм заказа 844 Nk заказа 844 NHk 18 - 50 4474151 4474156 35 - 100 4474152 4474157 100 - 250 4474153 4474158 250 - 400 4474154 4474159 400 - 800 4474155 4474160
